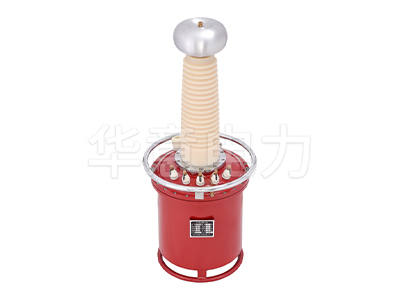

如何选购充气式试验变压器

发布时间:2024-08-13 09:01:13 浏览次数:216

选购充气式试验变压器时,需要综合考虑其性能、应用场合及具体技术参数。充气式试验变压器具有体积小、重量轻、无油污染等优点,适用于高电压等级的现场工作和频繁移动条件下的使用。


充气式试验变压器与传统的油浸式试验变压器相比,重量减轻了20%-60%,且单台试验变压器的电压等级可达300KV。在选择充气式试验变压器时,应考虑以下几个因素:

1. 电压需求:根据被测试品对试验电压的要求,选用电压合适的试验变压器。同时要考虑试验变压器低压侧电压是否与现场电源电压及调压器相符。

2. 电流要求:根据被测试品的电容电流选择合适的试验变压器。试验变压器的额定电流应能满足流过被试品的电容电流的要求(Is≤In),计算公式为:Is=ωUsCx,其中ω为角频率,Us为试验电压,Cx为被试品电容。

3. 容量范围:充气式试验变压器的容量范围较广,从1KVA到600KVA不等,选择时应根据具体的使用需求来确定所需容量。

4. 技术参数:关注空载电流(小于7%)、阻抗电压(小于8%)以及额定电压局放量(小于5PC)等技术指标,确保所选设备的性能可靠。

5. 结构材质:充气式试验变压器通常采用优质冷轧取向硅钢片叠成多级圆柱框形铁芯,外壳内充入SF6气体作为绝缘介质,具有较高的绝缘性能和灭弧能力。

总之,选购充气式试验变压器时,除了上述关键因素外,还应考虑产品的执行标准、设计工艺及相应的配套设备,以确保最终选购的设备能够满足实际使用中的需求和标准。
