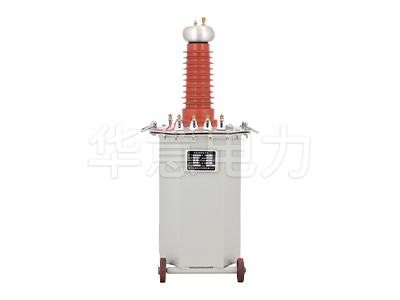

油浸式试验变压器的运行原理

油浸式试验变压器的运行原理主要是通过电磁感应实现电压的升高或降低，同时利用绝缘油进行冷却和绝缘。油浸式试验变压器是一种专门用于电力系统高压试验的设备，其工作原理和结构设计确保了高效率、稳定性和可靠性。这种变压器在电力传输和分配中扮演着重要角色，广泛应用于发电厂、变电站及大型工业设施中。

下面将详细解释其运行原理：

1. 基本结构

· 绕组和铁芯：油浸式试验变压器的核心部件是绕组和铁芯。绕组由一个或多个线圈组成，通常使用导线或箔制成，负责在输入侧和输出侧之间转移电能。铁芯的作用是增加磁路的密度和磁感应强度，从而提高变压器的效率。

· 绝缘油：这种特殊的绝缘油（通常是矿物油）不仅具有良好的绝缘性能，还能有效地冷却变压器。油浸冷却有助于防止绕组过热，并降低变压器的噪音水平。

2. 工作原理

· 电磁感应：当交流电压加在初级线圈两端时，导线中产生交变电流并形成交变磁通，该磁通沿着铁心穿过初级线圈和次级线圈形成闭合的磁路。在次级线圈中感应出互感电势，从而产生所需的电压。

· 能量转换：油浸式试验变压器通过不断地将能量储存在磁场中，并通过一个相互连接的回路传递，最终转换为电压和电流输出。

3. 工作方法

· 谐振方法：变频串并联谐振试验变压器通过调频控制器提供供电电源，在低电压下调节到系统谐振点，然后升高试验电压幅值，达到试品上规定的电压值。在次电压下维持规定的时间后，再降低电压到零，完成整个试验过程。

· 使用方法：YD（JZ）系列油浸式试验变压器采用单框芯式铁芯结构，经过操作箱内的自耦调压器调节至所需电压输出至试验变压器的初级绕组，从而在高压绕组获得试验所需的高电压。

4. 损耗与效率

· 铁损和铜损：变压器的铁损是由铁心中的涡流引起的，而铜损则是由绕组中的电阻造成的。这些损耗导致变压器的温升，需要通过油浸冷却来控制。

· 效率参数：由于存在铁损和铜损，变压器的输出功率永远小于输入功率。为了描述这种能量损失，引入了效率参数η=输出功率/输入功率。

5. 材料与工艺

· 铁心材料：油浸式试验变压器使用的铁心材料主要有铁片、低硅片和高硅片，加入硅可以降低钢片的导电性，减少涡流损耗。

· 绕制材料：通常使用漆包线、沙包线或丝包线，要求具有良好的导电性能和耐热性能。

· 绝缘材料：线圈框架层间和绕阻间需要使用绝缘材料，如酚醛纸板、聚脂薄膜或黄腊布。

总的来说，油浸式试验变压器通过精心设计的结构和使用的特殊材料，实现了高效的电压转换和绝缘冷却功能。它在电力系统的运行和维护中具有重要作用，适用于各种高、低电压转换和电气试验场景。
