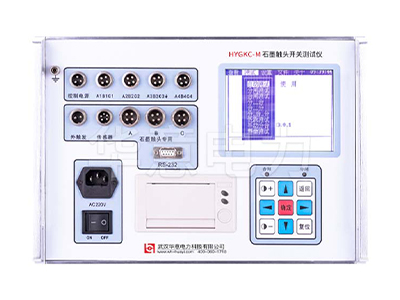

石墨触头开关测试仪的原理
发布时间:2024-08-14 09:11:47
浏览次数:259
石墨触头开关测试仪的原理主要是通过电压电流法来精确测量和评估石墨触头断路器的动态电阻波形,从而确保电力系统的稳定运行及提升用电设备的使用寿命。
这种测试仪能够记录合闸或分闸过程中动静触头的动态变化,通过在每相断路器断口加上恒定电流源,记录动、静触头间的变化情况。具体工作原理如下:
1. 测试仪模板:作为仪器的主体部分,其主要功能在于稳固石墨触头断路器,使其在测试过程中保持稳定。
2. 触头:负责连接测试仪模板与石墨触头断路器,保证两者之间的电学连接。
3. 激励源:生成特定的激励信号,以驱动石墨触头断路器进行相应的动作。
4. 传感器:收集断路器的各项特性参数,例如动态电阻波形等。
5. AD采集电路板:接收传感器传来的信号,并将其转化为数字信号,以便后续处理。
6. 核心控制板:控制仪器的整体运作,并对数字信号进行深入分析,最终计算得出断路器的各种特性参数。
总的来说,石墨触头开关测试仪通过先进的电压电流法,结合高精度的传感器和数据处理技术,有效解决了传统测试方法在测量石墨触头断路器时的不足,为电力系统的可靠运行提供了强有力的技术支持。
