单相继电保护校验仪的操作方法
发布时间:2024-08-15 09:29:16
浏览次数:276

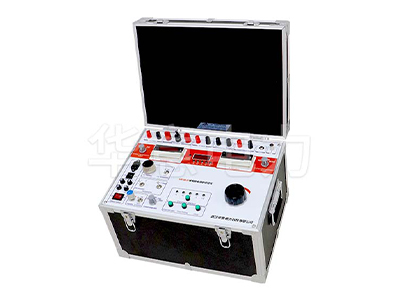

单相继电保护校验仪是一种用于检测和校准电力系统中各种继电器性能的仪器。
以下是该校验仪的操作方法,分为准备阶段、测试步骤以及注意事项三大部分进行详细介绍:
一、准备阶段
1. 连接电源:确保校验仪已连接到适合的电源电压,通常为交流220V。
2. 设备检查:检查校验仪的外观是否完好无损,确认所有功能按钮和旋钮正常工作。
3. 安装测试线:将测试线分别连接到校验仪的输出端子和待测继电器的相关端子。
4. 开机预热:打开设备电源,让校验仪预热5至10分钟以达到稳定工作状态。
二、测试步骤
1. 参数设置:根据被测继电器的型号和规格,设置校验仪的输出电压、电流、相位等参数。
2. 启动输出:按下启动按钮,校验仪开始输出设定的电压和电流,观察被测继电器的动作是否符合预期。
3. 记录数据:在继电器动作时,及时记录显示屏幕上的测量数据,包括动作时间、返回时间和动作值等。
4. 改变参数:根据需要,逐步调整校验仪的输出参数,重复步骤2和3,直至完成所有预定的测试项目。
5. 关闭输出:测试完成后,关闭校验仪的输出,并记录最终的测试结果。
三、注意事项
1. 安全操作:在进行任何测试前,务必确保已经采取适当的安全措施,包括但不限于使用绝缘手套、在绝缘垫上操作等。
2. 环境条件:确保校验仪工作环境符合其规格要求,避免在高温、高湿或有强磁场的环境中使用。
3. 清洁维护:定期对校验仪进行清洁和维护,保持其良好的工作状态,延长使用寿命。
4. 专业培训:操作人员应接受专业培训,熟悉校验仪的功能和操作方法,以确保测试的准确性和安全性。
5. 故障排除:在使用过程中若遇到设备故障或异常情况,应立即停止测试,并根据用户手册进行故障排除或联系专业维修人员。
综上所述,通过遵循以上详细的操作方法和注意事项,可以有效地使用单相继电保护校验仪对继电器进行准确的测试和校准。
