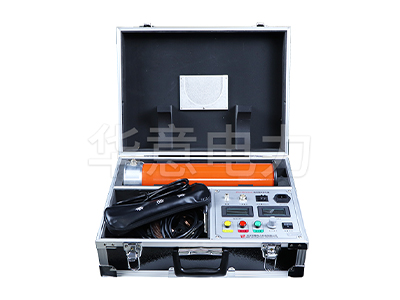

一体式直流高压发生器工作原理

发布时间:2024-08-16 09:18:29 浏览次数:262

一体式直流高压发生器通过中频倍压电路和PWM脉宽调制技术,产生高稳定度和高精度的直流高压供电这种发生器结合了电力电子技术和先进的PWM调制技术,采用大功率MOSFET或IGBT器件,通过中频倍压整流来实现输出。


详细介绍如下:

1. 中频倍压电路

· 基本工作原理:中频倍压电路利用高频变压器和倍压电容,通过多次倍压整流过程,将输入电压转换为高倍数的输出电压。

· 电路结构:在倍压电路中,每经过一次倍压过程,电压就会增加一定比例,最终实现高电压输出。

2. PWM脉宽调制技术

· PWM技术原理PWM(脉宽调制)技术通过调节脉冲信号的宽度,来控制电路的输出电压和电流,从而实现对高压的精确控制。

· 闭环调整PWM技术与闭环反馈结合,能够实时调整输出电压,提高电压稳定度。

3. 高压稳定度和精度

· 电压大反馈:通过电压大反馈技术,一体式直流高压发生器能够大幅度提高电压稳定度,使输出高压更加平稳。

· 波纹系数小由于采用了先进的PWM技术和高性能器件,发生器的输出波纹系数较小,适用于高精度要求的试验。

4. 保护功能

· 多种保护机制:该设备具备低压过流、高压过流、零位保护等多种保护功能,确保设备和操作人员的安全。

· 快速关断保护:采用专用传感器取样,反应时间为纳秒级,能够在异常情况下迅速切断输出,防止设备损坏。

5. 智能化和远程控制

· 计算机控制技术:部分一体式直流高压发生器采用计算机控制技术,能够在LCD显示器上显示各种工作状态和保护信息。

· 遥控操作:高压的升压、降压等操作可采用遥控方式进行,提高了操作人员的安全性。

6. 应用领域

· 直流耐压试验:广泛应用于电力部门、工矿企业动力部门等对氧化锌避雷器、电力电缆、变压器、发电机等高压电气设备的直流耐压试验。

· 故障检测与应用可用于35KV及以下电力电缆故障检测的冲击高压电源,适配各种型号电缆故障检测仪。

综上所述,一体式直流高压发生器通过中频倍压电路和PWM脉宽调制技术实现了高精度、高稳定度的直流高压输出,并具备多重保护功能和智能化控制,广泛应用于高压电气设备的检测与试验中。
