水内冷直流高压发生器简介

发布时间:2024-08-16 09:33:45 浏览次数:277

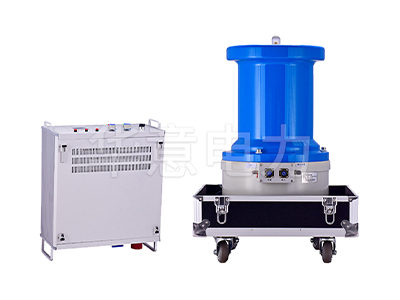

水内冷直流高压发生器是专为水内冷发电机设计的专用仪器,用于进行泄漏电流和直流耐压试验。这种仪器能够提供高稳定度和高精度的直流高压,确保水内冷发电机的绝缘性能符合工作要求。


水内冷直流高压发生器具有多种显著特点。它采用中频倍压电路,结合PWM脉宽调制技术和大功率IGBT器件,实现了高品质、便携式的设计。这种设计不仅保证了输出电压的稳定和可靠,还使其能够承受额定电压放电而不损坏。

由于大型水冷发电机绕组传导电流很大,在试验电压下需要20-150mA左右的电流,而国内普通直流高压试验器输出电流一般都在10mA以内,因此该设备填补了大电流输出设备的空白。同时,该设备特别设计了各种干扰电流的补偿回路,可以完全排除杂散电流和汇水管的极化电势干扰,准确测量泄漏电流。

水内冷直流高压发生器的主要技术参数包括输出电压、输出电流、输出功率、电压测量误差、电流测量误差、过压整定误差、纹波系数和电压稳定度等。例如,一种型号为60kV/200mA的设备,其输出功率为12000W,电压测量误差≤1.0% ±2个字,电流测量误差也是≤1.0% ±2个字。这些参数确保了设备在实际应用中的高精度和可靠性。

综上所述,水内冷直流高压发生器以其强大的输出能力、高精度和可靠的性能,广泛应用于水内冷发电机的泄漏电流和直流耐压试验,是保障发电机绝缘性能的重要工具。
