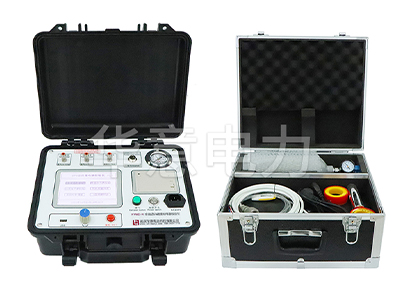

全自动SF6密度继电器校验仪工作原理
发布时间:2024-08-22 08:57:23
浏览次数:310
全自动SF6密度继电器校验仪的工作原理主要基于密闭容器中气体压力与温度之间的关系,通过高精度压力传感器和温度补偿技术,实现对SF6密度继电器性能的精确校验。在电力系统中,SF6(六氟化硫)气体由于其优异的绝缘和灭弧性能,广泛应用于高压开关设备中。SF6气体的密度直接关系到其绝缘性能,因此需要定期检测和校验以确保系统的可靠运行。
下面将详细解释全自动SF6密度继电器校验仪的工作原理:
1. 基础原理
· 气体压力与温度的关系:密闭容器中的SF6气体压力随温度变化而变化,通常将20℃时的相对压力值作为标准。
· 温度补偿机制:SF6密度继电器内部有温度补偿单元,能在不同环境温度下自动补偿压力变化,从而保持额定压力指示值不变。
2. 校验步骤
· 闭锁回复值校验:仪器缓慢给SF6密度继电器充气,当闭锁继电器动作时,记录并转换成20℃时的等效压力值。
· 报警回复值校验:继续充气,当报警继电器动作时,同样记录并转换为20℃时的等效压力值。
· 报警值校验:缓慢放气至报警继电器再次动作,记录并换算成20℃时的等效压力值。
· 闭锁值校验:继续放气至闭锁继电器动作,记录并转换成20℃时的等效压力值。
3. 核心技术
· 高精度压力传感器:利用高精度压力传感器和高速A/D转换器,结合32位高性能微处理器,确保测量和转换的准确性。
· 温度实时采集:仪器自动完成压力测量和20℃值的转换,实现压力和温度间的动态自动补偿。
· 智能化操作:采用32位ARM单片机和TI公司的高速信号处理芯片,集成机电一体化设计,操作简单且自动化程度高。
4. 功能特点
· 自动化程度高:整个校验过程由仪器自动完成,无需人工干预,避免了人为误差。
· 数据存储与查询:具备数据存储功能,可保存多达100组测试结果,方便随时查询和打印。
· 多型号适应:配备多种过渡接头,适用于大多数开关型号的现场校验,无需拆卸。
· 环保无污染:校验过程中不浪费SF6气体,测试成本低,对环境无污染。
5. 应用意义
· 保障电力系统安全:确保SF6开关设备的正常运行,避免因密度继电器失效导致的设备损坏和供电中断。
· 满足规程要求:根据DL/T596-1996《电力设备预防性试验规程》的规定,定期对SF6气体密度继电器进行校验。
· 提升工作效率:全自动化的校验流程大大减少了人工操作,提高了工作效率和准确性。
综上所述,全自动SF6密度继电器校验仪通过先进的传感技术和智能化控制,实现了对SF6密度继电器性能的精确检测和校验。这不仅提升了电力系统的可靠性,也简化了维护工作,为电力设备的长期稳定运行提供了坚实保障。
