钳形接地电阻测试仪简介
发布时间:2024-08-26 08:40:27
浏览次数:364

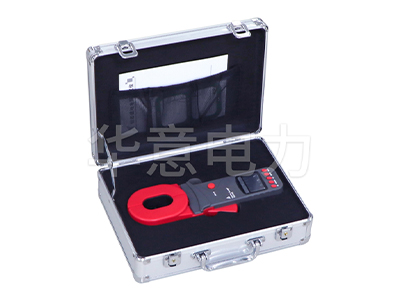

钳形接地电阻测试仪是一种专门用于测量接地电阻的仪器,它通过非接触的方式进行测量,极大地方便了现场的测试工作。
下面详细解读钳形接地电阻测试仪:
1. 测量原理
· 基本原理:钳形接地电阻测试仪通过其钳口部分的电压线圈和电流线圈,感应被测回路上的电势和电流,进而计算出接地电阻值。
· 电阻测量公式:接地电阻 R=EIR=IE,其中 EE 为电势,II 为电流。
· 电流测量原理:类似于电流互感器,通过钳口的电流磁环及电流线圈产生感应电流 I1I1,再通过公式 I=I1nI=nI1 计算得到被测电流,其中 nn 为副边与原边线圈的匝数比。
2. 操作方法
· 开机自检:扣压扳机确保钳口闭合良好,按下电源键进行开机自检。
· 电阻测量:自检完成后,钳表显示 “OLΩ”,即可打开钳口钳住待测回路读取电阻值。如果有必要,可以使用随机的测试环进行验证。
· 电流测量:在电阻测量模式显示“OLΩ”状态下按MODE键切换到电流测量模式,然后钳住待测导线读取电流值。
3. 数据功能
· 数据锁定存储:在测量过程中按HOLD键可锁定当前显示值,再次按HOLD键解除锁定。还可以按MODE键进入查阅存储数据模式,查看和管理历史数据。
· 报警临界值设定查看:用户可以设定和查看电阻或电流的报警临界值,当测量值超过此临界值时,仪器会闪烁显示符号提醒用户。
4. 应用场景
· 电力电信气象:适用于电力、电信、气象等领域的接地系统检测。
· 工业设备应用:广泛应用于油田、建筑及工业电气设备的接地电阻测量。
· 特殊环境优势:尤其适合传统方法无法测量的场合,如不能断开接地连接或打辅助地桩的情况。
5. 注意事项
· 确保电池充足:开机自检完成后,若显示电池符号需及时更换电池。
· 正确插入测试线:确保测试导线插头完全插入测试端,避免误差。
· 安全操作:测量接地电阻时,不要接触测试导线以免触电。
综上所述,钳形接地电阻测试仪具有便捷、高效的特点,能够在多种复杂环境中提供准确的接地电阻测量结果。其独特的钳形设计和非接触式测量方式,使得操作更加简便,同时减少了传统测量方法中的繁琐步骤和安全隐患。
