变压器短路阻抗测试仪工作原理

发布时间:2024-09-03 16:00:43 浏览次数:295

变压器短路阻抗测试仪的工作原理是通过测量变压器绕组中的电压和电流,来确定变压器的短路阻抗值

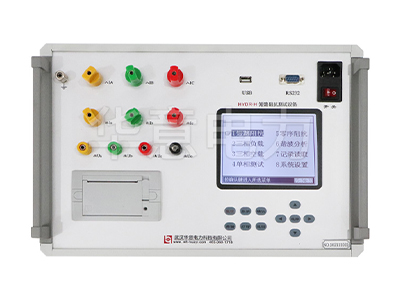

变压器短路阻抗测试仪是一种用于测量和评估电力变压器绕组状态的专业仪器。当变压器遭受外部力量冲击如运输、安装过程中的撞击,或在运行中经历电气故障如短路时,该设备可以通过比较短路前后的低电压短路阻抗值来评估绕组是否发生变形,从而判定变压器能否安全投运。

变压器短路阻抗测试仪的工作原理基于欧姆定律,即通过在变压器的一次侧施加电压,并测量流过绕组的电流来计算阻抗。测试步骤通常包括在现场无外接电源的条件下,直接对变压器进行空载损耗、负载损耗以及短路阻抗的测量。这种测试方式可以自动进行波形畸变校正、温度校正以及电流和电压的校正,以适应不同环境条件及变压器类型。

具体到技术实现方面,变压器短路阻抗测试仪具备多种电压和电流测量范围,能够覆盖从小型配电变压器到大型电力变压器的广泛需求。例如,一些高端设备可以测量最大750V的电压而无需更换档位,同时内部自动切换量程,能够测量最大100A的电流。这些特性保证了测试仪可以准确测量变压器在不同工作状态下的电气参数,如空载电流、空载损耗、短路电压及短路阻抗等。

除了基础的测量功能,一些变压器短路阻抗测试仪还配备了如大容量存储、高亮度液晶显示屏幕、全汉字菜单操作提示等用户友好的功能,使得现场操作更为便捷。高亮度的屏幕能够确保在不同光照条件下数据清晰可读,全汉字菜单和触摸屏操作则简化了操作流程,提高了测试效率。

值得一提的是,一些变压器短路阻抗测试仪还具备无源测量能力,即在不接入任何外部电源的情况下也能量程变压器的容量,这一功能对于在没有方便电源接入的现场进行快速测量非常有用。同时,设备还能自动将测试数据通过微型打印机打印出来,为后续分析提供纸质记录。

总的来说,变压器短路阻抗测试仪的工作原理及其应用有效地保障了电力系统的安全与稳定运行。通过精确测量变压器的短路阻抗及其他相关电参数,可以及时评估变压器绕组的状态,及时发现潜在的故障风险,从而采取相应的预防或修复措施。
