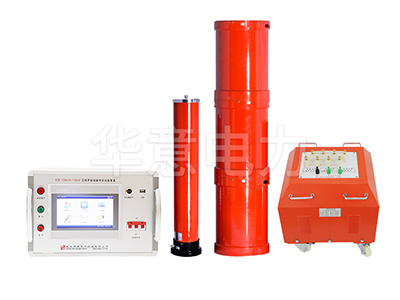

串联谐振试验装置接线

发布时间:2024-10-28 10:12:28 浏览次数:58

串联谐振试验装置的接线方法因试验对象和电压等级的不同而有所差异。以下是一些常见的接线方法和注意事项:


电缆耐压试验:

励磁变压器接线:对于10KV电缆的耐压装置,励磁变压器一般接低端;对于10KV和35KV电缆的耐压装置,10KV电缆耐压励磁变压器接低端,35KV电缆耐压励磁变压器接较高端;对于10KV、35KV和110KV电缆的耐压装置,10KV、35KV电缆耐压励磁变压器接低端,110KV电缆耐压励磁变压器接高端。

电抗器及电容器分压器接线:对于短电缆,无论电压高低,一般将至少两节电抗器串联,以确保回路可以谐振。

电机耐压试验:


励磁变压器接线:用于电机的耐压装置,励磁变压器一般接低端;用于电机和电缆的耐压装置,电缆耐压励磁变压器接低端,电机耐压励磁变压器接高端。

GIS、开关及变压器试验:

励磁变压器接线:用于开关、GIS、变压器的耐压装置,励磁变压器的输出电压一般较高;用于开关、GIS的耐压装置,励磁变压器接高端,变压器耐压励磁变压器接低端。

电抗器接线:用于开关及较低电容量的试品交流耐压试验时,需要将所有电抗器串联在高压回路中,可以确保谐振。用于开关、GIS、变压器的耐压时,需要将电抗器串联连接,电抗器串联只数按照实际的试验电压确定。

通用操作步骤:

正确按照接线示意图及相关要求连接试验回路。

在现场设置试验警示标记。

正确设置各项试验参数。

总的来说,在进行串联谐振试验时,务必严格按照相关规范和制度执行,确保试验的安全性和准确性。同时,由于不同型号和规格的串联谐振试验装置可能存在一定的差异,因此在实际操作前应仔细阅读设备说明书或咨询专业人员。
