交直流阻容分压器原理及特点

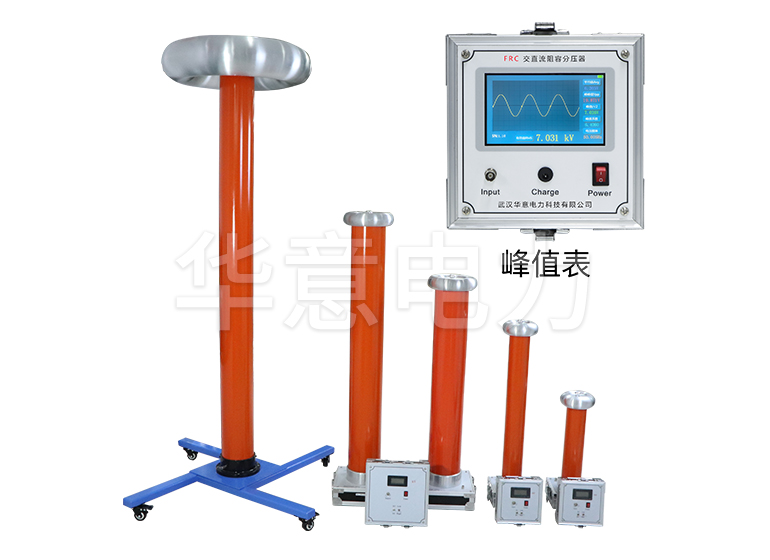

交直流阻容分压器是一种用于测量高电压的设备，其原理及特点如下：

工作原理

高压部分：高压部分采用阻容分压电路，由阻抗Z1和Z2两部分组成。高压Ui从上端均压球处输入，经过阻容分压后，从阻抗Z2处输出低压取样信号Uo。

低压显示表：低压取样信号Uo经整流滤波放大处理后送入低压显示表显示。

同轴电缆连接：工作时高压分压器和低压仪表采用同轴电缆连接，确保高低压部分距离较远，工作安全可靠。

特点

高精度：采用精密高压薄膜电容和精密高压玻璃釉电阻，输入阻抗高，降低了测试电流，功耗小，提高了仪器的测量精度和稳定性。

抗干扰性能好：使用特殊屏蔽技术，铝合金材料的均压球表面光滑亮泽，改善了电场分布，防止尖端放电，提高测量数据的抗干扰能力。

安全可靠：高压分压器和低压显示仪表分开，工作安全可靠。高压分压器采用美国杜邦填充材料，特种工艺灌封，结构紧密，重量更轻，内部局部放电量降到最低。

操作简单：采用拨码开关切换高低压、交直流，方便快捷。四位半液晶直接显示测量结果，简单直观。

携带方便：便携式结构，整机用铝合金包装箱作机壳，可方便地拆装。体积小、重量轻，便于携带。

总的来说，交直流阻容分压器以其高精度、抗干扰性能强、安全可靠、操作简便以及携带方便的特点，在电力系统及电气电子设备制造部门中得到了广泛的应用。
