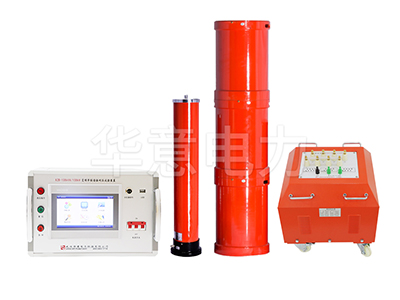

变频串联谐振耐压装置的工作原理是什么

变频串联谐振耐压装置的工作原理主要基于串联谐振原理，通过调节电源频率使电抗器与被试电容器发生谐振，从而在被试品上获得高电压大电流。以下是对其工作原理的详细介绍：

基本原理

变频串联谐振耐压装置利用励磁变压器激发串联谐振回路，通过调节变频控制器的输出频率，使得回路中的电抗器的电感L和试品电容C发生串联谐振。

当电源频率等于1/(2π√LC)时，电路发生串联谐振，此时电感中的磁场能量与试品电容中的电场能量相互补偿，试品所需的无功功率全部由电抗器供给，电源只提供回路的有功损耗。

由于试验回路处于谐振状态，回路本身具有良好的滤波作用，可以有效改善输出电压的波形畸变，获得很好的正弦波形。

工作过程

调频电源将幅值和频率都固定的工频正弦交流电转变为幅值和频率可调的正弦波，并为整套设备提供电源。

励磁变压器将变频电源输出的电压升到合适的试验电压。

高压电抗器是谐振回路的重要部件，与被试品电容构成串联谐振连接方式。

分压器并联在被试品上，用于测量被试品上的谐振电压，并作过压保护信号。

调频功率输出经激励变压器耦合给串联谐振回路，提供串联谐振的激励功率。

综上所述，变频串联谐振耐压装置通过调节电源频率使电抗器与被试电容器发生谐振，从而在被试品上获得高电压大电流。其高效、安全、可靠的特点使得它成为电力、冶金、石油、化工等行业中不可或缺的测试设备。
