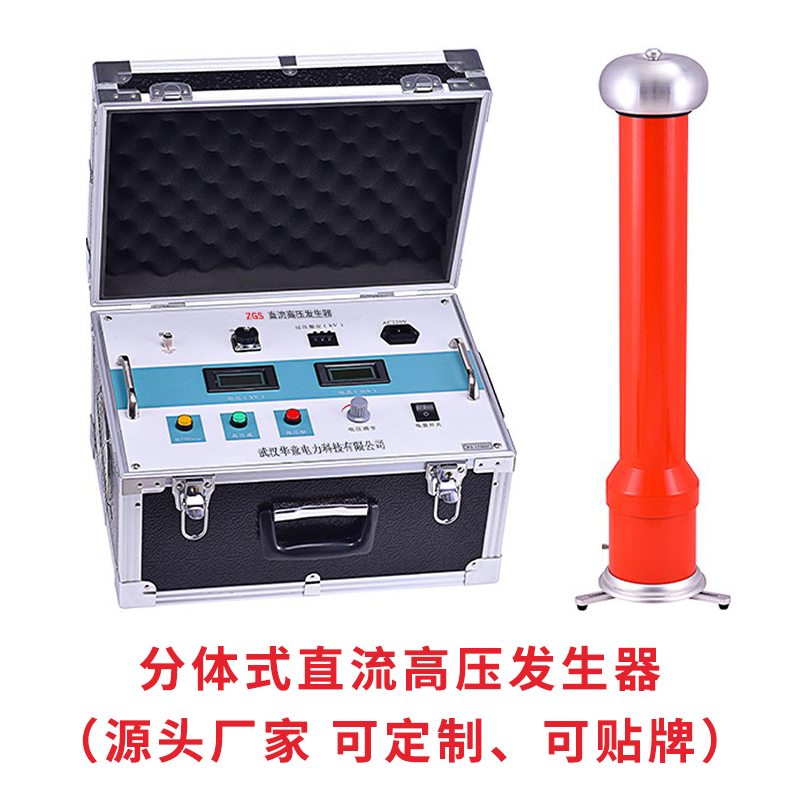

200KV/3mA直流高压发生器操作流程

发布时间:2024-12-17 09:08:48 浏览次数:64

200KV/3mA直流高压发生器是一种用于电力系统和电气设备进行高压测试的设备,其操作流程需要严格按照规定步骤进行以确保安全。以下是该设备的详细操作流程:


使用前准备

检查设备完好性:确保直流高压发生器的连接电缆没有断路或短路现象,倍压筒无凝露现象,设备无破裂等损坏。

连接电源线、控制箱与倍压筒:将控制箱与倍压筒用五芯连接电缆连接好,并保持足够的距离。保护接地线、工作接地线以及放电棒的接地线均应单独接到试品的地线上(即一点接地),严禁各接地线相互串联。

设置过电压保护整定值:将过电压保护整定值设定为试验电压的1.1倍。

空载升压验证过电压保护整定

接通电源:将电源开关置于关断位置,并将调压电位器回至零位。然后接通电源开关,此时高压断红灯亮,表示电源接通。

启动高压:按下高压通绿色按钮,绿灯亮,表示高压接通。

升压验证:顺时针方向平缓调节调压电位器,输出端从零开始升压。升至所需电压后,按规定时间记录电流表读数,并检查控制箱及高压输出线有无异常现象及声响。必要时用外接高压分压器校准控制箱上的电压表头。

降压断电:降压,将调压电位器回零后,随即按高压断红色按钮,切断高压并关闭电源开关。

对试品进行泄漏及直流耐压试验

接线检查:在进行负载试验前,将高压屏蔽微安表安装到高压倍压筒上的高压输出端上,并将配套的专用屏蔽线分别接到微安表上和被试品上。检查仪器、放电棒、倍压筒、试品联接线、接地线是否正确,接地线联接是否可靠,检查高压安全距离是否符合要求。

升压试验:检查确认仪器等无异常情况后,接通单相交流220V电源开关,此时绿灯亮表示电源接通。可开始进行试品的直流泄漏和直流耐压试验。按下高压通绿色按钮,绿灯亮,表示高压接通,待升高压。顺时针方向平缓调节调压电位器粗调和细调,输出端即从零开始升压。升压速度以每秒3-5kV上升试验电压为宜。对于大电容试品升压时更要缓慢升压,否则可能导致电压过冲,还需监视电流表充电电流不超过直流发生器的最大充电电流。当升到所需的电压或电流后,按规定时间记录电流表及电压表的读数。

降压断电:试验完毕后,降压,将调压电位器粗调和细调回零后随后按绿色按钮,切断高压并关闭电源开关。

试验完毕处理

放电处理:试验完毕后,应用放电棒对试品进行多次放电,放电后方可靠近试品和拆线工作(放电请详细见放电棒使用说明书)。

清理现场:清理现场,确保所有设备归位,断开所有电源连接。

总的来说,以上信息仅供参考,具体操作流程可能因不同品牌和型号的直流高压发生器而有所不同。在实际操作中,务必遵循设备说明书和相关安全规范进行操作。
