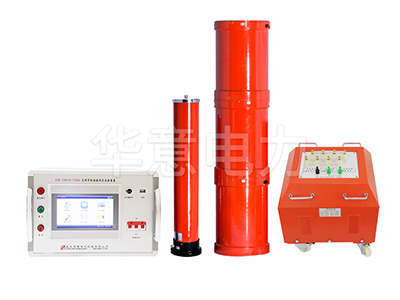

75KVA/75KV变频串联谐振试验装置如何操作

75KVA/75KV变频串联谐振试验装置的操作需要严格遵守安全规程和厂家指导，以下是标准化操作流程及关键注意事项：

一、操作前准备

环境检查

确保试验区域干燥、通风，无易燃易爆物，湿度≤80%，温度-10℃~40℃。

接地电阻≤4Ω，设备外壳与地网可靠连接。

设备检查

检查电抗器、励磁变压器、分压器外观无破损，绝缘部件无裂纹。

确认电源输入电压（220V/380V±10%）与设备匹配，电缆连接紧固。

安全防护

操作人员穿戴绝缘靴、绝缘手套，设置警戒线并悬挂“高压危险”标识。

至少两人协同操作，一人监护。

二、操作步骤

1. 接线与配置

测试对象连接

根据被试品类型（电缆、GIS、变压器）选择串联或并联谐振模式（见图1）。

示例：电缆耐压测试采用 串联谐振，接线顺序：

变频电源 → 励磁变压器 → 电抗器（串联） → 分压器 → 被试电缆

2. 参数设置

开机初始化

开启控制台电源，系统自检（显示“READY”后进入主菜单）。

输入被试品参数：电压等级（75kV）、电容/电感量（如电缆电容0.2μF/km）。

频率调节

设置自动扫频范围（如30-300Hz），启动“自动调谐”，系统锁定谐振频率（显示Q值≥40为佳）。

3. 升压与测试

升压控制

手动/自动升压至目标电压（75kV），升压速率建议≤1kV/s，避免冲击。

实时监测：电压/电流波形（正弦波畸变率≤5%）、泄漏电流（一般≤100mA）。

耐压计时

达到额定电压后保持1-60分钟（按标准要求，如电缆通常15分钟），期间观察局部放电量（≤10pC为合格）。

4. 结束与放电

降压停机

缓慢降压至0，关闭变频电源，断开输入电源。

强制放电：使用放电棒对试品和电抗器放电（残余电压≤5%额定电压方可触碰）。

数据保存

导出试验报告（电压曲线、泄漏电流、谐振频率），打印或存储至U盘。

三、注意事项

严禁超限使用：电压/电流不得超过设备额定值（如短时过载≤10%）。

防误操作：升压过程中禁止靠近高压区域或调整接线。

定期维护：每半年检查电抗器绝缘电阻（≥1000MΩ），清洁散热风扇。
