1.1概述
XCJH系列操作箱/台是系列试验变压器专用配套设备，该控制箱/台具有使用维修方便、性能优越使用安全可靠、外型结构美观、坚固耐用、移动方便等特点。是供电企业、大型工厂、冶金、发电厂、铁路等需要电力维修部门的必备设备。
型号规格 | 容量 | 电 源 | 输 出 | 操作方式 | 参考重量 | 备注 |
相数 | （V） | （A） | （V） | （A） |
XC-2/220 | 2 | 1 | 220 | 50 | 0-220 | 10 | 手动 | 14 | |
XC-3/220 | 3 | 1 | 220 | 50 | 0-220 | 15 | 手动 | 16 | |
XC-5/220 | 5 | 1 | 220 | 50 | 0-220 | 25 | 手动 | 18 | |
JH-10/220 | 10 | 1 | 220 | 50 | 0-220 | 50 | 手动 | 80 | |
JH-15/400 | 15 | 2 | 380 | 50 | 0-430 | 37.5 | 手动 | 90 | |
JH-20/400 | 20 | 2 | 380 | 50 | 0-430 | 50 | 手动 | 100 | |
JH-25/400 | 25 | 2 | 380 | 50 | 0-430 | 62.5 | 手动 | 120 | |
JH-30/400 | 30 | 2 | 380 | 50 | 0-430 | 75 | 手动 | 140 | |
JH-50/400 | 50 | 2 | .380 | 50 | 0-430 | 125 | 手动电动 | 160 | |
JH-100/400 | 100 | 2 | 380 | 50 | 0-430 | 250 | 50 | 调 压 器 外 配 |
JH-150/3000 | 150 | 2 | 380 | 50 | 0-430 | 50 | 50 |
JH-200/3000 | 200 | 2 | 380 | 50 | 0-430 | 65 | 50 |
JH-250/3000 | 250 | 2 | 380 | 50 | 0-430 | 84 | 电动 | 50 |
JH-300/3000 | 300 | 2 | 380 | 50 | 0-430 | 100 | 电动 | 50 |
注：可以根据用户要求定做不同规格及特殊功能的产品。 |
1.3面板示意图

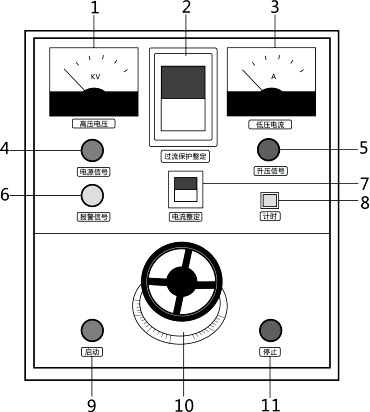

JH系列控制台

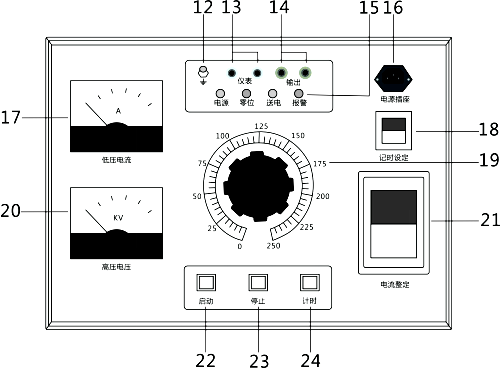

XC系列控制箱
1.电压表 | 2.过流继电器 | 3.电流表 |
4.电源信号灯 | 5.高压指示灯 | 6.报警信号灯 |
7.时间继电器 | 8.计时按钮 | 9.启动按钮 |
10.调压器手扳 | 11.停止按钮 | 12.接地端子 |
13.仪表接线柱 | 14.输出接线柱 | 15.报警指示灯 |
16.电源插座 | 17.电流表 | 18.时间继电器 |
19.调节器手柄 | 20.电压表 | 21.过流继电器 |
22.启动按钮 | 23.停止按钮 | 24.计时按钮 |

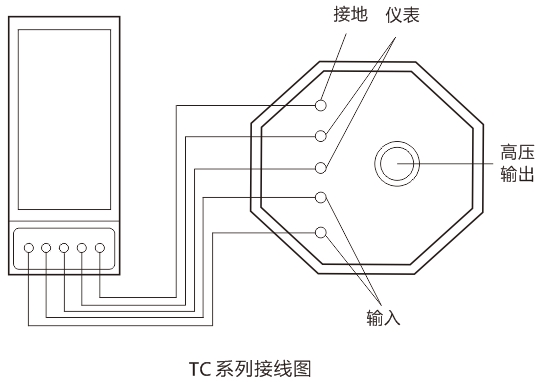

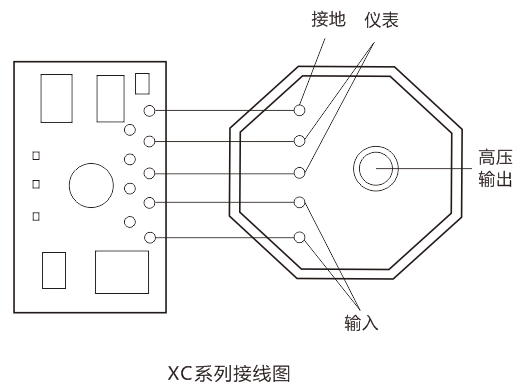

1.4外部连线示意图
