随着我国电力事业的发展，电容器补偿装置得到前所未有的发展，但随之而来的是电容器事故率的大幅上升，并出现过严重的群伤事故。为预防并联电容器事故发生，保障电网安全、可靠运行，国家电网公司制定了《预防高压并联电容器事故措施》。其中明确提出要“定期进行电容器组单台电容器电容量的测量，推荐使用不拆连接线的测量方法，避免因拆装连接线导致套管受力而发生套管漏油的故障”。
    全自动电容电感测试仪采用新一代高速混合微处理器，高度集成化，同步采集被试品的电压信号和电流信号，自动计算电容值、电感值和无功功率等值。现场测量电容器无需拆除连接线，简化试验过程、有效提高工作效率、避免损害电力设备。试验结束后自动计算每相电容器容量和其它参数，极易判别电容器的品质变化及器件间连接导体故障。同时本仪器还带有数据存储和USB通信功能，无需现场抄写数据，确保测量数据完整。

1.2 全自动电容电感测试仪功能

仪器主要功能是测量补偿电容器的每相电容值和总电容值、电感值、被试品的阻性分量、介损角、损耗因子、无功功率和有功功率。

1.3 执行标准

1.4 全自动电容电感测试仪特征

  1.不拆线测试：仪器配备大电流高精度电流钳，现场测量电容器无需拆除连接线，简化试验过程、有效提高工作效率、避免损害电力设备。

  2.高度智能化：三相测试完成后，自动计算每相电容值和总电容值、无功功率等参数，简单直观，减轻测试人员负担。

  3.四端测量：采用四端测量技术，测量精确，测试重复性好。

  4.自动补偿：电流自动分段补偿，电流全量程线性化，提高仪器测量精度。

  5.存储功能：仪器最大存储400条数据，具有历史数据查询功能。

  6.USB通信：USB通信功能，配合PC机软件，实现数据分析、保存、打印并生成完备测试报告，便于数据集中管理。

  7.大尺寸触摸屏：7寸大屏幕真彩触摸液晶显示屏，中文显示，界面直观，操作简单。

  8.温度监测：监测环境温度，便于记录不同温度下电容器的电容值。

1.5 全自动电容电感测试仪技术参数

    1. 环境温度：-10℃～+40℃

2. 相对湿度：≤90%

3. 工作电源：AC220V±10%  50Hz

4. 电容量程：0.02μF～2000μF　精度：±0.5%

5. 电感量程：0.1mH～2000H　精度：±0.5%

6. 无功功率量程：0～20MVar　精度：±1.0%

7. 有功功率量程：0～20kW　精度：±1.0%

8. 损耗因子量程：0～20%　精度：±1.0%

9. 电阻分量量程: 0～10MΩ　精度：±1.0%

10. 主机体积: 400×290×175mm（长×宽×高）,质量: 9.5kg

　  11. 附件箱体积：340×260×135mm（长×宽×高）,质量：3.6kg

1.6 全自动电容电感测试仪面板结构

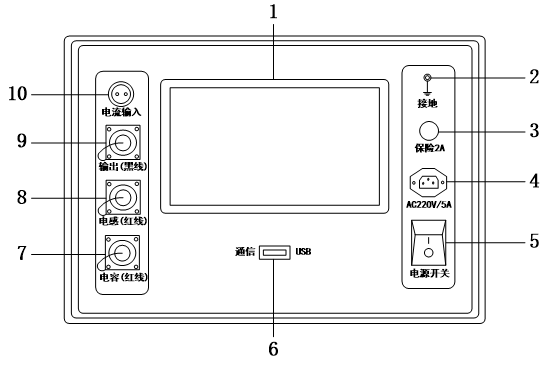

图1.1　面板结构图

1.7全自动电容电感测试仪工作原理

全自动电容电感测试仪采用新一代高速混合微处理器，高度集成化，芯片内置双路高速16位AD转换器，同步采集被试品的电压信号和电流信号，自动识别量程，程控放大器增益，放大能力1千倍以上，选用精密电阻器，温度系数小，将转换数据经微处理器运算后，得到测试结果，送液晶屏显示全部测量参数，整个测量过程仪器自动完成。RC内部串、并等效电路图如图1.2所示，Cx 为实际电容量，Rs 为引线电阻，Lo 为引线电感，Rp 为极间绝缘电阻，Co 为极间分布电容。实际电感、电容、电阻并非理想的电抗或电阻元件，而是以串联或并联形式呈现为一个复阻抗元件，本仪器根据串联或并联等效电路来计算所需值，不同等效电路将得到不同的结果，其不同性取决于不同的元件。一般对于低值阻抗元件（基本是高值电容和低值电感）用串联等效电路。反之，对于高值阻抗元件（基本是低值电容和高值电感）使用并联等效电路。

图1.2　RC内部串、并等效电路
