JYX-H 绝缘靴（手套）耐压试验装置产品详解|华意电力

绝缘靴（手套）耐压装置是我公司根据手套（绝缘靴）的试验规程，并遵从广大用户意见而设计生产的。该产品有效的解决了过去不规则的测试方式，从而简化了测试手续，提高了测试速度。更可靠地鉴别手套（绝缘靴）的泄漏电流，绝缘老化，工频耐压等参数。保障了试验工作者的安全，是理想的手套（绝缘靴）专用设备。其主要特点：可同时测试3双手套（绝缘靴），并可读取每只的泄漏电路，准确判断不合格的手套（绝缘靴）；结构底部装配脚轮，可随意移动。

1.2 工作原理

接入0-220V电源，调节工频耐压试验台，根据试验变压器的电磁感应原理，使变压器产生0-30KV工频高压至各电极，使手套（绝缘靴）获得规定的试验电压。根据手套（绝缘靴）试验规程，读取、纪录测试参数。成套使用接线图见图1（毫安表六块）

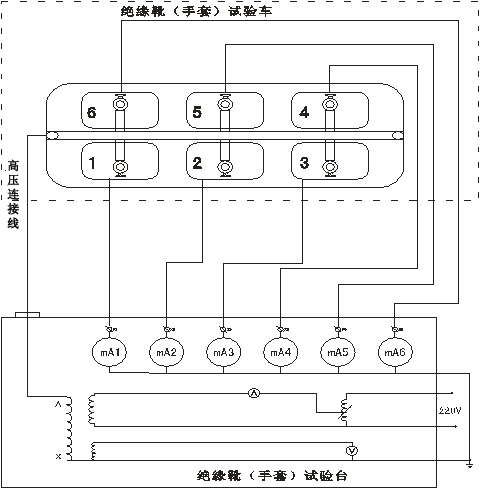

                     图1：成套使用接线图

1.3 结构设计

该产品分二部分组成：

手套（绝缘靴）试验车，试验车由移动托架、盛水水槽、电极杆支撑等组成；

手套（绝缘靴）试验台，手套（绝缘靴）试验台由变压器及其控制部分组成。

手套（绝缘靴）试验车装置见图2，手套（绝缘靴）试验台外形见图3.

1.移动托架       2.盛水槽        3.绝缘撑杆

4.电极杆支撑     5.高压接线端    6.泄漏测量接线端

1.4 主要技术参数

1.输入电压：AC220V 50HZ

2.输出电压：0-30KV

3.容量：3KVA

4.测试数量：每次3双

5.介质：手套（绝缘靴）试验车80KG；工频耐压试验台  70KG
