PT伏安特性和误差曲线计算

在互感器综合测试仪主界面中选择电压互感器点击旋转鼠标即可进入PT测试主界面，如图4.1。

图4.1　PT测试主界面

在PT测试主界面中光标选择伏安特性选项，点击旋转鼠标进入PT伏安特性试验界面。PT伏安特性试验与CT伏安特性试验相同，详细的说明请参照CT伏安特性试验说明。

注意：做PT伏安特性试验时一定要注意PT一次侧的绝缘和注意保护试验人身安全，因为PT试验过程中PT一次侧可能会产生高压。

PT伏安特性试验可以选择单机试验或外接升压器试验，单机试验是指只需要利用本仪器内置的调压器进行试验。

PT伏安特性单机试验接线如图4.2所示：

图4.2　PT伏安特性单机试验接线图

4.2 　PT变比极性

4.2.1　参数设置

在PT测试主界面中光标选择变比极性选项，点击旋转鼠标即可进入PT变比极性试验参数设置界面如图4.3所示：

图4.3　PT变比极性试验参数设置界面

额定一次：电压等级有3kV、6kV、10kV、20kV、35kV、44kV、60kV、110kV、154kV、220kV、330kV、500kV、1000kV，并分别有“/1”和“/√3”可选。

额定二次：100V、100/3V、100/√3V、150V、220V，点击逐次选择。

注：额定一次与额定二次为被测品的一次侧额定电压和二次侧额定电压，用户根据被测品铭牌上的标注进行设置。

4.2.2　接线方式

接线方式如图4.4所示。

图4.4　PT变比极性试验接线图

4.2.3　试验方法

检查接线完成后，光标移动至开始试验选项并按下，仪器进入试验状态，界面下方实时显示一次电压值和二次电压值。试验完成后，仪器自动给出变比、比差和极性。PT变比极性试验结果如图4.5所示。

图4.5　PT变比极性试验结果

4.2.4　变比极性试验结果操作界面

PT变比极性试验结果界面的各项功能操作与CT变比极性试验结果界面的功能操作相同，请参照3.2.4 CT变比极性试验结果操作说明。

变比：试验时根据一次侧和二次侧所得的实际电压值算出的实际比值。

比差：试验时根据一次侧和二次侧所得的实际电压值算出的实际比差值。

极性：变比试验所测得实际接线极性。

注意：做PT变比极性实验时要与被测品保持一定的距离，因为测试过程中PT一次会产生高压。

4.2.5　查看PT变比极性试验历史数据

本仪器可以由用户根据实际需要保存PT变比试验结果。在PT变比极性试验参数设置界面（如图4.3），将光标移动至记录查询选项并按下旋转鼠标。将进入PT变比极性试验记录查询界面，其操作方法跟3.1.5 查看CT伏安特性试验历史数据相同。

4.3　PT极性测量

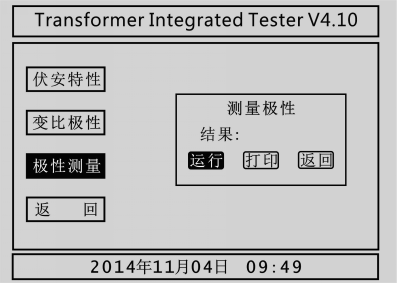

图4.6　PT极性试验界面

在PT测试主界面中光标选择极性测量选项，点击旋转鼠标即可进入PT变比极性测量界面如图4.6所示：PT极性测量接线与PT变比极性试验接线方式相同，按下运行按钮进行极性测量，测试完成后按下打印项，则打印极性测量结果，按下返回项则返回至PT试验主界面。
