HTFA-SYQ伏安特性测试仪专用升压器 参数型号|华意电力

发布时间:2016-03-29 09:00:00 浏览次数:4415

HTFA-SYQ伏安特性测试仪专用升压器是伏安变比极性综合测试仪(以下简称“伏安主机”)的专用配套仪器。最高电压达到2500V,最大电流3A。用于高拐点(拐点电压大于1000V)电流互感器或电压互感器伏安特性试验和耐压值大于1000V的交流耐压试验。

1.2 仪器特征

1.输出容量大:仪器额定输出容量5kVA。

2.升压电压高:最高升压电压2500V,最大电流3A。

3.分辨力高:电压分辨力0.1V,电流分辨力1mA。

4.接线简单:各功能使用独立接线柱,接线接单,易学易用。

5.配置灵活:根据需求与伏安主机配合使用,伏安主机亦可独立使用。

1.3 技术指标

主机电源输入电压

AC380V

AC220V

外接升压器

0~2500V、0~3A

0~2000V、0~3A

分辨力

0.1V、1mA

精度

≤0.5%

质量

25kg

体积

360(L)×340(W)×335(H)mm3



1.4 面板说明

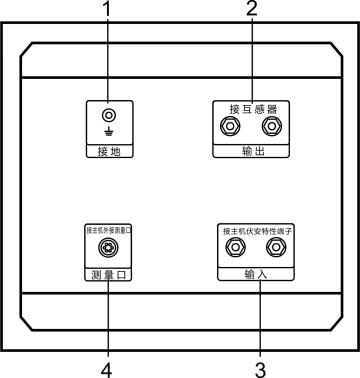

图一 面板结构图

1.接地端子

2.升压器输出端子

3.升压器输入端子

4.数据测量接口
