2.1 用户接口和操作方法
1. 电流互感器试验
在参数界面,用 旋转鼠标切换光标到互感器类型栏,选择互感器类型为电流互感器。
2. 试验接线
试验接线步骤如下:
第一步:根据表2.1描述的CT试验项目说明,依照图2.1或图2.2进行接线(对于各种结构的CT,可参考附录D描述的实际接线方式)。
表2.1 CT试验项目说明
电阻 | 励磁 | 变比 | 负荷 | 说明 | 接线图 |
√ |
|
|
| 测量CT的二次绕组电阻 | 图2.1,但一次侧可以不接 |
√ | √ |
|
| 测量CT的二次绕组电阻、励磁特性 | 图2.1,但一次侧可以不接 |
√ |
| √ |
| 测量CT的二次绕组电阻,检查CT变比和极性 | 图2.1 |
√ | √ | √ |
| 测量CT的二次绕组电阻、励磁特性,检查CT变比和极性 | 图2.1 |
|
|
| √ | 测量CT的二次负荷 | 图2.2, |

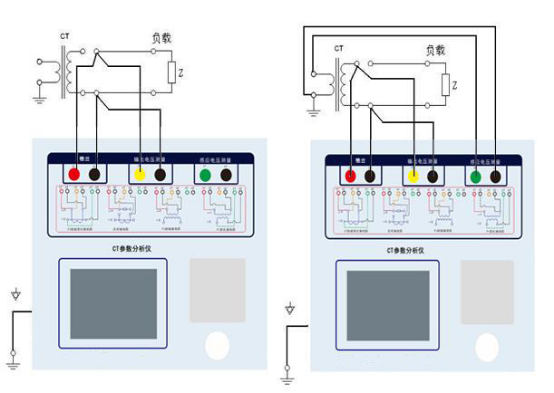

图2.1 CT直阻、励磁、变比试验接线方式 图2.2 CT二次负荷试验接线方式
第二步:同一CT其他绕组开路,CT的一次侧一端要接地,设备也要接地。
第三步:接通电源,准备参数设置。
3. 参数设置
试验参数设置界面分别如图2.3、图2.4。

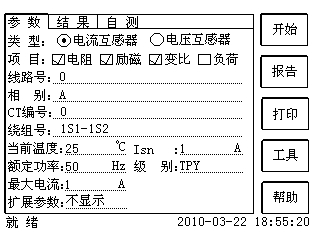

图2.3 基本参数设置界面

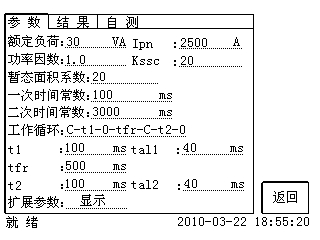

图2.4 扩展参数设置界面
参数设置步骤如下:
用旋转鼠标 切换光标到要设置的参数位置。
(1)线路号、相别、CT编号、绕组号:可输入字母和数字,默认保存的报告文件名为“CT_线路号_相别_CT编号_绕组号.”。
(2)额定二次电流:电流互感器二次侧的额定电流,一般为1A和5A。
(3)级别:被测绕组的级别,对于CT,有P、TPY、计量、PR、PX、TPS、TPX、TPZ等8个选项。
(4)当前温度:测试时绕组温度,一般可输入测试时的气温。
(5)额定频率:可选值为:50Hz或60Hz。
(6)最大测试电流:一般可设为额定二次电流值,对于TPY级CT,一般可设为2倍的额定二次电流值。对于P级CT,假设其为5P40,额定二次电流为1A,那么最大测试电流应设5%*40*1A=2A;假设其为10P15,额定二次电流为5A,那么最大测试电流应设10%*15*5A=7.5A。
如果用户希望看到以下结果,需要准确设置扩展参数,否则可以跳过这一步,(建议用户设置)。
(1)匝比误差、比值差和相位差
(2)准确计算的极限电动势及其对应的复合误差
(3)实测的准确限制系数、仪表保安系数和对称短路电流倍数
(4)实测的暂态面积系数、峰瞬误差、二次时间常数
对于不同级别的CT,扩展参数的设置也不同,见表2.2。
表2.2 CT扩展参数描述
参数 | 描述 | P | TPY | 计量 | PR | PX | TPS | TPX | TPZ |
额定一次电流 | 用于计算准确的实际电流比 | √ | √ | √ | √ | √ | √ | √ | √ |
额定负荷, 功率因数 | 铭牌上的额定负荷,功率因数为0.8或1 | √ | √ | √ | √ | √ | √ | √ | √ |
√ | √ | √ | √ | √ | √ | √ | √ |
额定准确限值系数 | 铭牌上的规定,默认:10。用于计算极限电动势及其对应的复合误差 | √ |
|
|
|
|
|
|
|
额定对称短路电流系数 | 铭牌上的规定,默认:10。用于计算极限电动势及其对应的峰瞬误差 |
| √ |
|
|
| √ | √ | √ |
额定暂态面积系数 | 铭牌上的规定,默认:20 |
| √ |
|
|
|
| √ | √ |
一次时间常数 | 默认:100ms |
| √ |
|
|
|
| √ | √ |
二次时间常数 | 默认:3000ms |
| √ |
|
|
|
|
| √ |
工作循环 | C-t1-O或C-t1-O-tfr-C-t2-O,默认:C-t1-O循环 |
| √ |
|
|
|
| √ |
|
t1 | 第一次电流通过时间,默认:100ms |
| √ |
|
|
|
| √ |
|
tal1 | 一次通流保持准确限值的时间,默认:40ms |
|
|
|
|
|
|
|
|
tfr | 第一次打开和重合闸的延时,默认:500ms。选择C-t1-O-tfr-C-t2-O循环才显示 |
| √ |
|
|
|
| √ |
|
t2 | 第二次电流通过时间,默认:100ms。选择C-t1-O-tfr-C-t2-O循环才显示 |
| √ |
| √ |
|
| √ |
|
tal2 | 二次通流保持准确限值的时间,默认:40ms 选择C-t1-O-tfr-C-t2-O循环才显示 |
| √ |
|
|
|
| √ |
|
额定仪表保安系数 | 铭牌上的规定,默认值:10。 用于计算极限电动势及其对应的复合误差 |
|
| √ |
|
|
|
|
|
扩大电流标定 ext | 范围:100%~400%,默认:120% |
|
| √ |
|
|
|
|
|
额定计算系数 |
|
|
|
|
| √ |
|
|
|
额定拐点电势Ek |
|
|
|
|
| √ |
|
|
|
Ek对应的Ie |
|
|
|
|
| √ |
|
|
|
面积系数 |
|
|
|
|
|
| √ |
|
|
额定Ual | 额定等效二次极限电压 |
|
|
|
|
| √ |
|
|
Ual对应的Ial |
|
|
|
|
|
| √ |
|
|
第五步: 选择右边的开始按钮进行试验。
4.试验结果
试验结果页,界面分别如图2.5~2.6。

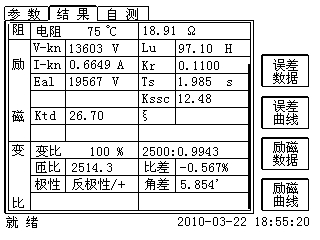

图2.5 试验结果界面一
图2.6 试验结果界面二
对于不同级别的CT和所选的试验项目,试验结果也不同,见表2.3。
表2.3 CT试验结果描述
试验结果 | 描述 | P | TPY | 计量 | PR | PX | TPS | TPX | TPZ |
负荷 | 实测负荷 | 单位:VA,CT二次侧实测负荷 | √ | √ | √ | √ | √ | √ | √ | √ |
功率因数 | 实测负荷的功率因数 | √ | √ | √ | √ | √ | √ | √ | √ |
阻抗 | 单位:Ω,CT二次侧实测阻抗 | √ | √ | √ | √ | √ | √ | √ | √ |
电阻 | 电阻(25℃) | 单位:Ω,当前温度下CT二次绕组电阻 | √ | √ | √ | √ | √ | √ | √ | √ |
电阻(75℃) | ,单位:Ω,折算到75℃下的电阻值 | √ | √ | √ | √ | √ | √ | √ | √ |
励磁 | 拐点电压和拐点电流 | 单位:分别为V和A,根据标准定义,拐点电压增加10%时,拐点电流增加50%。 | √ | √ | √ | √ | √ | √ | √ | √ |
不饱和电感 | 单位:H,励磁曲线线性段的平均电感 | √ | √ | √ | √ | √ | √ | √ | √ |
剩磁系数 | 剩磁通与饱和磁通的比值 | √ | √ | √ | √ | √ | √ | √ | √ |
二次时间常数 | 单位:s,CT二次接额定负荷时的时间常数 | √ | √ | √ | √ | √ | √ | √ | √ |
极限电动势 | 单位:V,根据CT铭牌和75℃电阻计算的极限电动势 | √ | √ | √ | √ |
|
| √ | √ |
复合误差 | 极限电动势或额定拐点电势Ek下的复合误差 | √ |
| √ | √ | √ |
|
|
|
峰瞬误差 | 极限电动势下的峰瞬误差 |
| √ |
|
|
|
| √ | √ |
准确限值系数 | 实测的准确限值系数 | √ |
|
| √ |
|
|
|
|
仪表保安系数 | 实测的仪表保安系数 |
|
| √ |
|
|
|
|
|
对称短路电流倍数Kssc | 实测的对称短路电流倍数 |
| √ |
|
|
| √ | √ | √ |
暂态面积系数 | 实际的暂态面积系数 |
| √ |
|
|
|
| √ | √ |
计算系数Kx | 实测的计算系数 |
|
|
|
| √ |
|
|
|
额定拐点电势Ek |
|
|
|
|
| √ |
|
|
|
Ek对应的Ie | 额定拐点电势对应的实测励磁电流 |
|
|
|
| √ |
|
|
|
额定Ual | 额定等效二次极限电压 |
|
|
|
|
| √ |
|
|
Ual对应的Ial | 额定等效二次极限电压对应的实测励磁电流 |
|
|
|
|
| √ |
|
|
|
|
|
|
|
|
|
|
|
|
变比 | 变比 | 额定负荷下的实际电流比 | √ | √ | √ | √ | √ | √ | √ | √ |
匝数比 | 被测试的二次绕组与一次绕组的实际匝比 | √ | √ | √ | √ | √ | √ | √ | √ |
比值差 | 额定负荷下的电流误差 | √ | √ | √ | √ | √ | √ | √ | √ |
相位差 | 额定负荷下的相位差 | √ | √ | √ | √ | √ | √ | √ | √ |
极性 | CT一次和二次的极性关系,有同极性/-(减极性)和反极性/+(加极性)两种 | √ | √ | √ | √ | √ | √ | √ | √ |
匝比误差 | 实测匝数比与额定匝比的相对误差 |
|
|
|
| √ | √ |
|
|
|
|
|
|
|
|
|
|
|
|
2.2 电压互感器试验
在参数界面,用 旋转鼠标切换光标到互感器类型栏,选择互感器类型为电压互感器。
2.2.1 试验接线
试验接线步骤如下:
第一步:根据表2.4描述的PT试验项目说明,依照图2.7或图2.8进行接线。
表2.4 PT试验项目说明
电阻 | 励磁 | 变比 | 说明 | 接线图 |
√ |
|
| 测量PT的二次绕组电阻 | 图2.7,一次侧必须断开 |
√ | √ |
| 测量PT的二次绕组电阻、励磁特性 | 图2.7,一次侧必须断开 |
|
| √ | 检查PT变比和极性 | 图2.8 |

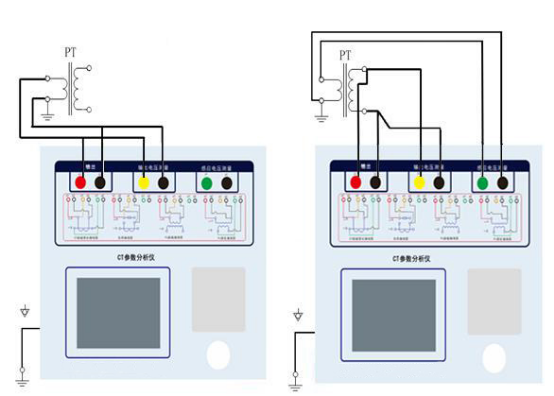

图2.7 PT直阻、励磁试验接线方式 图2.8 PT变比、极性试验接线方式
第二步:同一PT其他绕组开路。
第三步:接通电源,准备参数设置。
2.2.2 参数设置

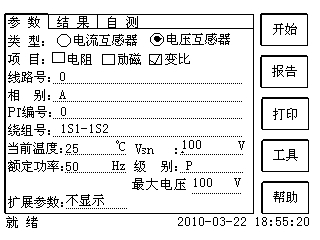

PT的试验参数设置界面如图2.9。
图2.9 PT参数设置界面
参数设置步骤如下:
用 旋转鼠标 切换光标到要设置的参数位置。
(1)线路号、相别、PT编号、绕组号可输入字母和数字。
(2)额定二次电压:电压互感器二次侧的额定电压。
(3)级别:被测绕组的级别,有P、计量等2个选项。
(4)当前温度:测试时绕组温度,一般可输入当时的气温。
(5)额定频率:可选值为:50Hz或60Hz。
(6)最大测试电压:试验时设备输出的最大工频等效电压。
(7)最大测试电流:试验时设备输出的最大交流电流。
第四步: 选择右边的开始按钮进行试验。
2.2.3 试验结果

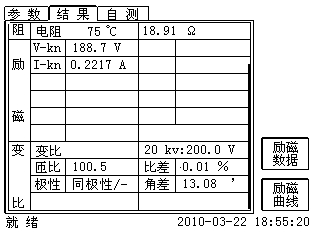

试验结果页,如图2.10。
图2.10 P级PT的试验结果界面
对于不同级别的PT和所选的试验项目,试验结果也不同,见表2.5。
表2.5 PT试验结果描述
试验结果 | 描述 | P | 计量 |
电阻 | 电阻(25℃) | 单位:Ω,当前温度下的电阻 | √ | √ |
电阻(75℃) | 单位:Ω,参考温度下的电阻值,温度可修改 | √ | √ |
励磁 | 拐点电压和拐点电流 | 单位:分别为V和A,根据标准定义,拐点电压增加10%时,拐点电流增加50%。 | √ | √ |
变比 | 变比 | 额定负荷或实际负荷下的实际电流比 | √ | √ |
匝数比 | 被测试的二次绕组与一次绕组的实际匝比 | √ | √ |
比值差 | 额定负荷或实际负荷下的电流误差 | √ | √ |
相位差 | 额定负荷或实际负荷下的相位差 | √ | √ |
极性 | PT一次和二次的极性关系,有同极性/-(减极性)和反极性/+(加极性)两种 | √ | √ |
2.3 自测页

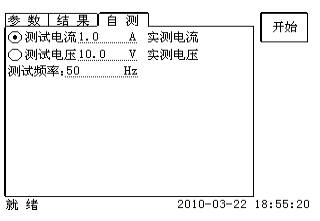

自测界面如图2.11。在万用表帮助下,自测功能可用于检查设备是否损坏,测量电路是否正常。
图2.11 自测测试界面
2.3.1 参数设置
自测测试所需的参数如下表:
表2.6 自测测试参数
参数 | 描述 |
测试电流 | 需要装置输出的电流,有效值范围:1mA~5A |
测试电压 | 需要装置输出的电压,有效值范围:1V~100V |
测试频率 | 需要装置输出电压或电流的频率,范围:0~50Hz |
测试电流或测试电压设置后,设置测试频率,装置将输出对应频率的电压或电流,并显示检测到的实际电压或电流。在选择电压后,如果负载太小,导致实际电流有效值大于5A,则显示过载信息。在选择电流后,如果负载太大,导致实际测试电压有效值大于100V,则也会显示过载信息。
2.3.2 接线方法
选择电压测试时,将S1短接另一个S1,S2短接另一个S2。用万用表电压档测量S1和S2之间的电压,若与实际电压相符,说明设备能够输出电压且电压测量环节正常。
电流测试时,将电源输出的S1、S2端子短接。电压回测的S1、S2不接。可在输出的S1和S2之间串入万用表电流档,若万用表测量的电流与实际电流相符,说明设备能够正常输出电流且电流测量环节正常。
2.4 功能按钮
2.4.1 参数页功能按钮
(1) 打开报告

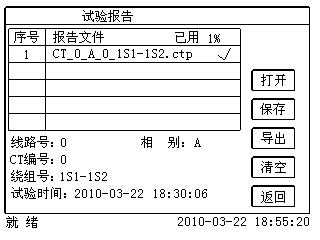

报告界面,如图2.12。选择打开某个试验报告,该报告的参数信息和数据会显示到各个页的对应栏目中。
图2.11 打开试验报告界面
(2) 保存报告

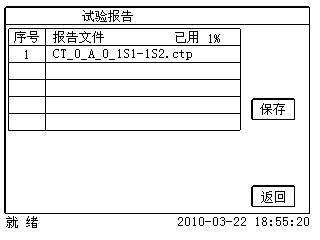

报告界面,如图2.13。
图2.13 保存试验报告界面
(3) 系统工具

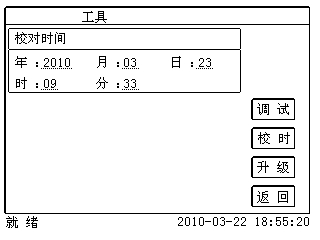

系统工具界面,如图2.14。在该界面中可以进行时间校对、系统升级等操作。其中:调试用于出厂调试,升级用于软件界面的升级。
图2.14 系统工具界面

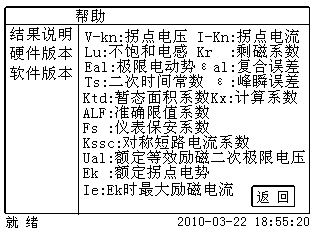

(4) 帮助
图2.15 帮助界面
(5)打印
用户可以打印当前报告,此报告可做为现场试验的原始记录。
2.4.2 结果页功能按钮
(1) 误差数据

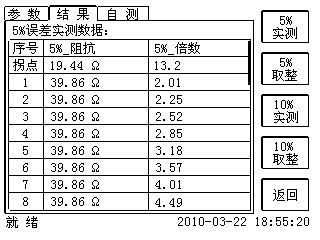

选择误差数据将显示5%和10%误差情况下,额定一次电流倍数与最大负荷之间的关系数据界面,如图2.16。界面中给出的数据是根据实际励磁测试数据计算得到的。计算方法见附录B。
图2.16 5%误差数据界面

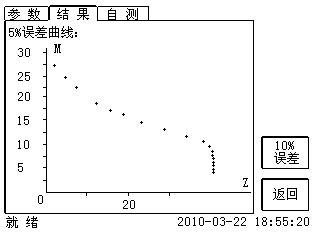

(2) 误差曲线
选择误差曲线,将显示10%(或5%)误差情况下,额定一次电流倍数与最大负荷之间的关系曲线界面,如图2.17。界面中横坐标为额定一次电流倍数,纵坐标为允许的最大负荷。
图2.17 10%误差曲线界面
(3) 励磁数据

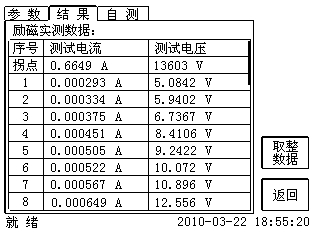

选择励磁数据将显示励磁数据界面,如图2.18,界面中给出了自动计算出来的拐点电压和拐点电流。
图2.18 励磁数据界面
(4) 励磁曲线

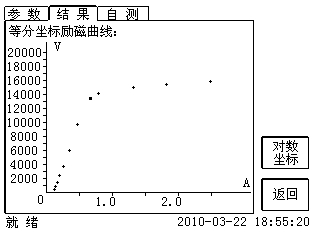

选择励磁曲线将显示励磁曲线界面,如图2.19,界面中给出拐点电压和拐点电流。
图2.19 励磁曲线界面
(5) 比值差表

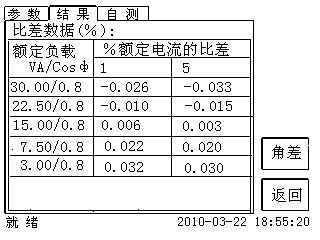

选择比值差表将显示不同额定电流百分比和不同负荷值情况下被测CT的比值差表,如图2.20:
图2.20 比值差表界面
(6) 相位差表

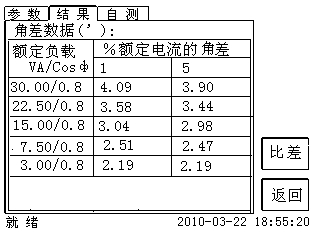

选择相位差表将显示不同额定电流百分比和不同负荷值情况下被测CT的相位差表如图2.21:
图2.21 相位差表界面
