对于互感器综合测试仪的试验报告,可以通过PC机操作软件来完成对试验源数据文件的分析和生成WORD报告。
3.1 界面说明
PC机操作软件界面如图3.1。
图3.1 PC机操作软件界面
·文件夹
当该按键处于“按下状态”时,显示文件夹目录。当按键处于“弹起状态”时,隐藏文件夹目录。
·文件比较
当该按键处于“按下状态”时,从文件列表中选定多个数据源文件进行数据处理,选中的文件分别标注(A、B、C、a、b、c)标签,顺序由A->c,并且用颜色表示。若右侧显示页显示曲线时,将显示多条曲线进行比较,若显示页显示其它数据,则仅显示当前源文件的数据信息。
·生成报告
按照“文件比较”按键的状态将选定的源文件生成WORD试验报告。
当“文件比较”按键处于“弹起状态”时,仅将所选源文件转换成WORD试验报告。
当“文件比较”按键处于“按下状态”时,将所定的多个源文件合并生成WORD试验报告。报告中将不记录励磁、5%误差、10%误差实测值,而只记录取整值,以利于进行数据比较。
·打开报告
使用OFFICE软件打开已经生成的WORD试验报告。
·参数页
参数页(图3.2)显示试验源文件的数据信息。不同的CT类型显示不同的参数,其中包括电阻信息,励磁信息,变比信息,负荷信息。
图3.2 PC机操作软件参数界面

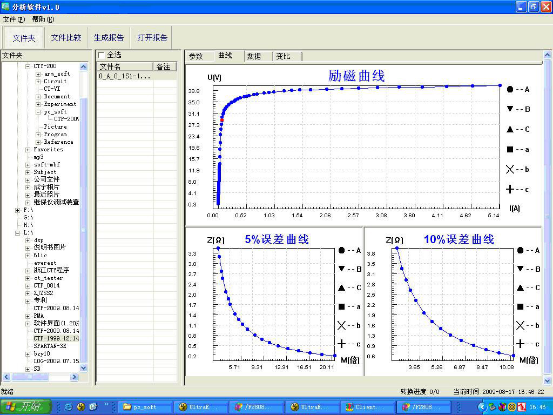

·曲线页
曲线页(图3.1)显示励磁曲线、5%误差曲线、10%误差曲线。最多可以显示6个源文件的6条曲线,由6种不同形状的图标指示,可以方便地进行比较。曲线中的坐标点是根据源文件中的数值自适应确定的。在绘图有效区域内移动鼠标,程序会根据X轴坐标点自动计算Y轴坐标点的数据,显示在右侧对应的图标下。
·数据页
数据页(图3.3)显示励磁、5%误差、10%误差的实测值和取整值。实测值是直接从文件中读取的,取整值是通过计算将X坐标取整得到的数据。取整值可按一定步长进行取整,还可以双击对取整的数据进行修改,用右键添加和删除。
图3.3 PC机操作软件数据界面

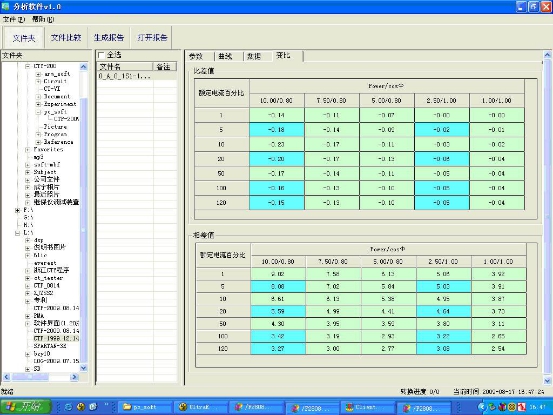

·变比页
变比界面(图3.4)显示比差值和相差值数据。某些数据用不同颜色表示以更加醒目。只能显示数据供用户分析,不能进行修改。
图3.4 PC机操作软件变比界面
3.2 生成WORD报告
注意:
1. 要求PC机安装了OFFICE 2000或以上版本。
2. 软件转换前,请关闭其它已打开的WORD文档,以免造成损失。 请勿删除 自动生成的“试验报告\”文件夹。
3. 软件转换过程中,请不要进行其它操作,否则,可能会造成曲线图 形 不全。
3.2.1 单个文件分别转换
PC机操作软件支持同一个文件夹内的一个或多个文件同时转换,此时每个试验文件分被别转换为文件名一致的WORD报告。步骤如下:
1. 选择文件: 用鼠标选择单个文件,按住ctrl键可以选择多个试验文件,或按全选选择所有文件,再点击生成报告,弹出报告设置对话框如图3.5。
2.选择需要保存的选项,点击确定,弹出保存文件位置对话框,默认位置在试验报告文件夹中。
图3.5 单个文件分别转换报告设置界面 图3.6 多个文件合并转换报告设置界面
3.2.2 多个文件合并转换
PC机操作软件支持同一个文件夹内的多个(最多6个)试验源文件合并转换,此时合并转换为一个WORD报告,便于分析和比较。
1.选择文件: 按下文件比较,用鼠标左键选择多个文件(鼠标右键取消选定),选定的文件会在备注栏中标注A、B、C、a、b、c字母,并在曲线页中显示多条曲线进行比较,如图3.7。
图3.7 多个文件合并转换时曲线界面
2. 再点击生成报告,弹出报告设置对话框,如图3.6。
3.选择需要保存的选项,点击确定,弹出保存文件位置对话框,默认位置在试验报告文件夹中。
