2.1 主界面介绍

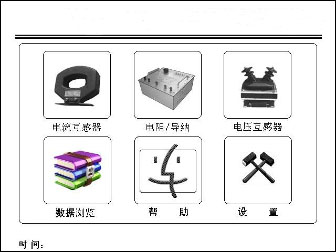

主界面的显示如下图:
电流互感器:点击此图标将进入电流互感器误差检定和电流互感器变比内阻测试功能。
电阻/导纳:点击此图标将进入离线状态下的电流互感器的二次绕组内阻测量以及电压互感器的导纳测试功能。
电压互感器:点击此图标将进入电位差法测量电压互感器测试功能。
数据浏览:点击此图标将进入浏览仪器内部存储器中的各测试记录,可以进行数据的浏览以及删除、通讯等操作。
系统帮助:点击此图标将显示常用的测试线路图、常见问题的处理方法以及判断结论的方法。
系统设置:点击此图标将可以设置系统时间和液晶对比度,同时生产厂家可以设置仪器内部参数。
注1:时实显示系统时间,除数据浏览页外在其他界面中均会时实显示。
2.2 电流互感器测试操作介绍

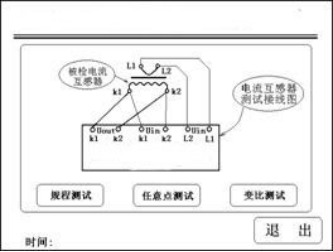

1.电流互感器测试功能选择界面
首先参照界面显示的接线图接好测试线路,测试导线请使用厂家配备的专用测试线。然后根据测试需要,可以选择电流互感器规程测试、任意点测试或变比测试。
用户可以通过键盘操作或直接使用触摸屏进行操作。
2.规程测试
进入该界面就可以测试电流互感器的误差。
测试人员及资产编号,可以进行拼音或数字输入。
额定一次:通过键盘可以输入电流互感器额定一次电流在5.0~25000范围内的国内标准使用的额定一次电流值。
额定二次:用户可以选择电流互感器二次电流为5A或1A。
额定负荷:通过键盘输入被检电流互感器的额定二次负荷。
下限负荷:通过键盘输入被检电流互感器的下限二次负荷。。
等 级:可以选择0.5、0.2、0.5S、0.2S 、0.1级以及5P、10P级。
f :同相误差,单位(%)
δ:正交误差,单位(%)
U :工作电压,单位(V)
R :互感器二次直阻,单位(Ω)
测试数据表格:表格内显示的数据为互感器的各个规程点测试数据以及化整数据,反黑显示的数据为超差数据。
是否合格:此为该互感器检定结果。
根据电流互感器检定规程对测试数据进行分析判断,得出该互感器是合格还是不合格的结论。
测 量:选择该项,仪器将自动对测量对象重新测量并显示。
打 印:打印当前仪器显示的互感器所有相关数据。
存 储:存储测量数据至仪器内存储器,断电后可保存。
退 出:退出到上一显示界面(电流互感器测试功能选择界面)。
3.任意点测试
仪器提供电流互感器的任意百分点测试功能,操作与规程测试大致相同,需要注意的是请用户输入想测试的百分表点,选择测量后仪器将自动开始测量。
4.电流互感器变比测试
当电流互感器的铭牌字迹不清、或铭牌丢失的情况下,可以使用该界面测量电流互感器的实际变比,以及该互感器的二次绕组电阻。
测试人员及资产编号,可以进行拼音或数字输入。
变 比:显示被测电流互感器的实际变比。
极 性:显示被测电流互感器的极性,减极性为正确极性,加极性为错误极性。
电 压:仪器测量变比参量输出的电压幅度。
二次内阻:仪器测量出电流互感器绕组电阻值。
进入误差测试:点击此按钮进入电流互感器的误差测试界面。
退 出:点击此按钮回到上一级界面(电流互感器测试选择界面)。
2.3 电阻、导纳测试操作介绍
互感器二次实际负荷直接影响到计量用互感器的误差是否合格。一般情况下,互感器设计要求二次负荷应在额定负荷(1/4~1)之间,并且cosφ=(0.8~1)之间是满足要求的负荷范围,否则互感器运行可能出现误差超差的现象。因此有必要检测互感器的二次负荷是否满足要求。
下图是电阻、导纳测试选择界面。
根据测量对象的不同,根据仪器显示的接线图对被测对象以及仪器接线,然后选择导纳测试或者电阻测试。(注:请使用厂家配置的测试导线,仪器的两个K1和两个K2均在被试品端短接。)
1、导纳测试
进入该界面就可以测试电压互感器负荷。测试人员及资产编号,可以进行拼音或数字输入。
等 级:负荷箱的等级为3级。
额定电压:用户可以选择电压互感器二次电压为100/3V、100/√3V、100V。
额定负荷:通过键盘输入被检电电压互感器的额定二次负荷。
COSφ:输入负载的功率因数。
G :导纳的同相分量,电导值,单位为mS。
B :导纳的正交分量,电纳值,单位为mS。
Y :导纳值,单位为mS。计算公式为 。
COSφ:测量出负载的实际功率因数。
φ :测量出负载的同相与正交量向量之间的角度值。
负 荷:根据导纳值和负载的额定工作电压推算得的负荷值,单位为VA。
负 荷。例如:Y=60.0mS,额定电压为100/√3V,那么。
注:需要重新测量请退出测试界面后,再次进入该界面即可。
1.电阻测试界面介绍
进入下面显示的界面就可以测试电阻,该测试方法是在测试对象中通过0.125A直流恒流源,然后测量出测试对象两端直流电压即可得出该测量对象的电阻值。
测试人员及资产编号:可以进行拼音或数字输入。
电 阻:测量对象的电阻值,单位为欧姆(Ω)。
退 出:点击该按钮返回上一级界面(电阻、导纳测试选择界面)。
2.4 电压互感器校验操作介绍
该部分功能包括电压互感器检定和电压互感器变比测试功能,接线图界面显示如下:
规程检定电压互感器请参照电压互感器误差测试接线图进行接线,如若需要其他测试接线方法,请参阅JJG314-2010《测量用电压互感器》检定规程。
注意:测试中请注意安全接地,同时接线完毕后请缓慢升电压大致为额定工作电压的5%~10%来判断接线是否有误。测试过程中请遵循安全规范,同时做到缓慢升压、快速降压的原则。
电压互感器变比测试请参照变比测试接线图进行接线,该功能是仪器升工频电压至60V的状态下测试电压互感器的变比。
接线完成确认无误后请选择相应按钮进入电压互感器测试数据界面或变比测试界面。
1.电压互感器检定界面:
进入电压互感器检定界面后,仪器自动显示比差、角差以及百分表,同时在升压过程中仪器自动把测试数据记录到表格中,仪器自动对数据进行化整处理,所有的数据测量完成后,根据规程给出被测互感器误差是否合格的结论。
测试人员及资产编号:可以进行拼音或数字输入。
额定电压:用户可以选择电压互感器二次电压为100/3V、100/√3V、100V。
额定负荷:通过键盘输入被检电电压互感器的额定二次负荷。
COSφ:输入负载的功率因数。
等 级:可以选择0.5、0.2、以及0.1级。
重 测:按下此按钮仪器将把表格中的数据清空,仪器将测量数据。
取 点:按下此按钮仪器将测量并提取数据至规程测试点中。一般使用该功能是由于实际现场检定工作中工作电流或额定电压无法达到规定而设置的人为取点功能。
打 印:打印当前仪器测试互感器的所有相关数据。
存 储:存储测量数据至仪器内部存储器,断电后可保存。
退 出:点击该按钮返回上一级界面(电压互感器测试接线图界面)。

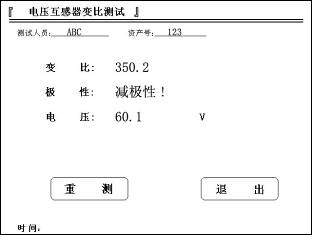

2.电压互感器变比测试界面
当电流互感器的铭牌字迹不清、或铭牌丢失的情况下,可以使用该界面测量电流互感器的实际变比和极性。
2.5 数据浏览功能
仪器可以共存储1000条互感器检定数据,压降测试数据以及负荷测试数据,用户可以浏览这些测试数据。
数据浏览界面如下。
存储号56:指该记录存储在仪器内的物理地址,用户可以直接输入存储编号查找对应存储的测试数据。
上一纪录:浏览当前存储编号上一条的测试记录。
下一纪录:浏览当前存储编号下一条的测试记录。
删 除:删除当前的测试记录。
删除所有:删除所有在仪器内部的数据,操作前请用户再三确认是否删除。删除后数据将不可恢复。
退 出:点击该按钮返回上一级界面(电压互感器测试接线图界面)。
显示时间:液晶上显示的时间是该记录存储时刻的时间,也就是测试时间。
注1:用户若要退出该浏览界面请按“退出”键。
注2:如果浏览的数据是不存在,仪器则显示“无测试数据!” 。
2.6 系统帮助
该功能主要向用户介绍一些常用的测试线路,结论是判断的依据等常用的信息,方便用户快速使用该仪器。各界面如下:

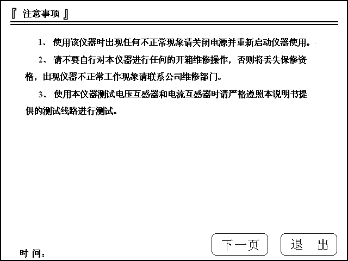

上一界面为使用该仪器时的注意事项,务必仔细阅读,仪器出现不正常现象时请与本公司联系。
