三相多功能伏安相位表的使用方法|华意电力

测量使用说明
1、开关机说明
持续按按键仪器进入如下画面；

           图一、开机画面
继续按键3秒仪器进入真正开机状态，仪表会发出“滴”响声，证明仪表已开机这时放开按键。

2、测量界面说明
开机仪表自动进入测量界面如下：

         图二、伏安相位测量界面
    如果测量方式选择三相三线，用触摸笔轻触图标三相四线图标会变成三相三线，相同操作可实现单相测量。本仪表具有数据保持和保存功能，轻触HOLD图标，图标颜色由灰色变成HOLD测量数据静止，下面出现保存图标，轻触保存图标，可以保存数据，数据保存采用循环保存新保存数据会自动删除最早保存的那组数据，查看功能可以查看保存数据紫色图标会用R**（**代表01、02…10），通过上一页图标和下一页图标翻看数据。上述功能在功率测量界面同样有效。请按图标功率变成蓝色如下图进入功率测量界面，保存数据时伏安相位测量数据同样被保存。

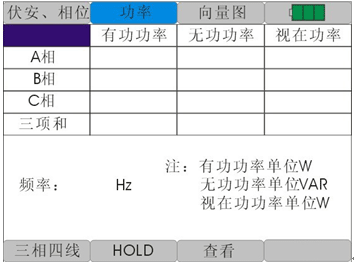

         图三、功率测量界面
    轻触向量图图标进入六角向量图测量界面，六角图按颜色画出电压和电流的矢量图（A相电压和电流为黄色、B相电压和电流为绿色、C相电压和电流为红色）。


         图四、六角向量图界面

测量接线
1、单相测量接线方式
如下图：

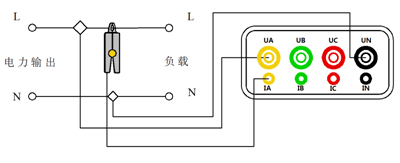

         图五、单相电接线方式
    单相电测量将火线接到仪表的UA相，零线接到UN。电流钳传感器钳到火线上接入IA插孔。
2、三相三线接线方法
如下图：

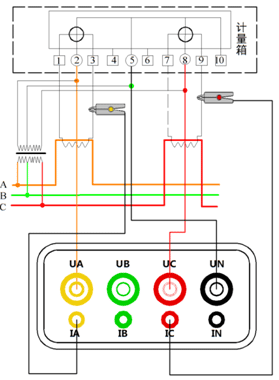

         图六、三相三线接线示意图
    电压线的连接：使用专用电压测试线（黄、红、黑三组），一端依次插入本仪器的UA、UC、UN相插孔，另一端分别接入被测线路的A相、C相、B相。
    注意：黄色线接UA插孔，黑色线接UN插孔、红色线接UC插孔。
     电流线的连接：再将IA、IC钳插入本仪器IA、IC插孔中，再将另一端分别卡入被测电流回路。
3、三相四线接法
如下图：

         图七、三相四线接线示意图
    电压线的连接：使用专用电压测试线（黄、绿、红、黑四组），一端依次插入本仪器的UA、UB、UC、UN相插孔中，另一端再接入被测线路的A相、B相、C相、零线。
    电流线的连接：将 IA、IB、IC钳表插入本仪器IA、IB、IC插孔中，再将另一端分别卡入被测电流回路。
