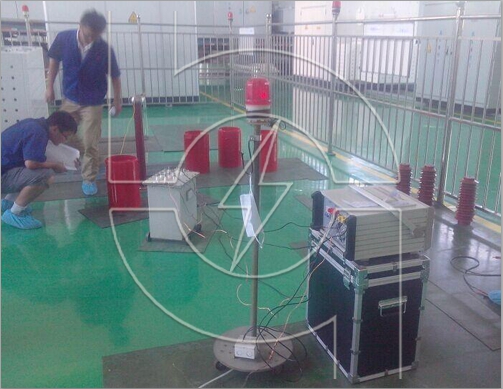

串联谐振耐压试验装置现场试验（图文结合）

  我们是行业知名品牌，拥有良好口碑，诚信为本，服务至上，欢迎电话咨询，我们将竭诚为您服务！

  武汉华意电力科技有限公司坚持“以质量求生存，以科技求发展，以信誉求市场，以管理求效益”的经营理念。武汉华意电力科技有限公司主要销售串联谐振、微机继电保护测试、变压器测试仪产品，品牌拥有一批高素质的经营管理人才并建立了一套完整的管理体系，为客户得到优质 服务提供了坚强的后盾。

变频串联谐振试验装置
被试品对象及试验要求
1. 10kV/400mm2电缆，长度3000m以内的交流耐压试验，电容量≤1.26uF，试验频率30-300Hz，试验电压22kV。
2. 35kV/400mm2电缆，长度2000m以内的交流耐压试验，电容量≤0.42uF，试验频率30-300Hz，试验电压52kV。
3. 110kV/400mm2电缆，长度1000m以内的交流耐压试验，电容量≤0.156uF，试验频率30-300Hz，试验电压128kV。
4. 110kV及以下变压器的交流耐压试验，电容量≤0.02μF，试验频率为45-65Hz,试验电压不超过160kV。
5. 110kV变电站系统交流耐压试验，试验频率为30-300Hz,试验电压不超过265kV。
装置主要技术参数及功能
1.额定容量：620kVA；
2.输入电源：三相380V电压，频率为50Hz；
3.额定电压：270 kV ；128kV；54kV；
4.额定电流：2.3A 4.8A；11.5A；
5.工作频率：30-300Hz；
6.波形畸变率：输出电压波形畸变率≤1%；
7.工作时间：额定负载下允许连续60min；过压1.1倍1分钟；
8.温 升：额定负载下连续运行60min后温升≤65K；
9.品质因素：装置自身Q≥30(f=45Hz)；
10.保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；
11.测量精度：系统有效值1.5级；
四、设备遵循标准
GB10229-88 《电抗器》
GB1094　　　　　　　　《电力变压器》
GB50150-2006　　　　　《电气装置安装工程电气设备交接试验标准》
DL/T 596-19

变频串联谐振试验装置

一、被试品对象及试验要求
1. 10kV/300mm2电缆，长度3000m以内的交流耐压试验，电容量≤1.12uF，试验频率30-300Hz，试验电压22kV。
2. 35kV/300mm2电缆，长度1500m以内的交流耐压试验，电容量≤0.29uF，试验频率30-300Hz，试验电压52kV。
3. 110kV/400mm2电缆，长度1000m以内的交流耐压试验，电容量≤0.156uF，试验频率30-300Hz，试验电压128kV。
4. 110kV及以下变压器的交流耐压试验，电容量≤0.02μF，试验频率为45-65Hz,试验电压不超过160kV。
5. 110kV变电站系统交流耐压试验，试验频率为30-300Hz,试验电压不超过265kV。
二、工作环境
1.环境温度：－150C –45 0C;
2.相对湿度：≤90%RH;
3.海拔高度: ≤3000米；
三、装置主要技术参数及功能
1.额定容量：512kVA；
2.输入电源：三相380V电压，频率为50Hz；
3.额定电压：270 kV ；135kV；45kV；
4.额定电流：1.9A 3.8A；11A；
5.工作频率：30-300Hz；
6.波形畸变率：输出电压波形畸变率≤1%；
7.工作时间：额定负载下允许连续60min；过压1.1倍1分钟；
8.温 升：额定负载下连续运行60min后温升≤65K；
9.品质因素：装置自身Q≥30(f=45Hz)；
10.保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；
11.测量精度：系统有效值1.5级；
