互感器二次负荷在线测试仪操作方法

发布时间:2016-04-14 09:00:00 浏览次数:3574

  互感器二次负荷在线测试仪是以单片机为核心,采用了双CPU技术以及精确的微信号电压、电流取样电路设计,测试速度快、准确性高,为现场测试带来了很大的方便。该仪器采用汉字菜单操作方式,使用方便且测试数据可以保存。为了现场使用的方便,仪器采用直流电池供电,无须外接电源即可完成全部测试工作。

1.接线图

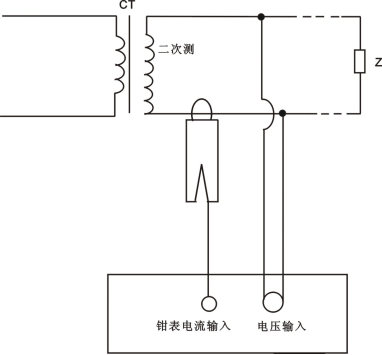

单相CT负荷测试接线图



2.具体操作说明

按接线图接线后,打开仪器仪器,显示主菜单

按“确定”键进入主界面如下图





按“上下”“确定”键选择到“CT负荷”如图



输入各项参数(方法是按“上下”键移动到需要修改的地方,按“确定”键,然后按数字键输入即可)

最后移动“上下”键到“开始测量”按“确定”键进入测量界面,如图



如果需要存储,长按数字键“2”后,按“确定”键即可。

—I:CT二次电流

—R:CT二次负荷中的电阻分量

—X:CT二次负荷中的电抗分量

—COSφ:根据R,X算出的功率因数

—U:

—Z:U/I

—Sn:U*I

—φ:根据R X算出二次负荷电流电压之间的角度

2.2 PT负荷测试说明

1.  互感器二次负荷在线测试仪接线图

单相PT负荷测试接线图



2.  互感器二次负荷在线测试仪具体操作说明

按接线图接线后,打开仪器仪器显示主菜单图

按“确定”键进入主界面如下图



按“上下”“确定”键选择到“PT负荷”如下图

输入各项参数(方法是按“上下”键移动到需要修改的地方,按“确定”键,然后按数字键输入即可)

最后移动“上下”键到“开始测量”按“确定”键进入测量界面,如下图

如需要存储,长按数字键“2”后,按“确定”键即可。

—U:PT二次电压;

—G:PT二次负荷中的电导分量;

—B:PT二次负荷中的电纳分量;

—φ:根据G,B算出的角度;

—I:

-Y:I/U

—Sn:U*I

2.3 检定方法

1.  CT负荷检定接线图

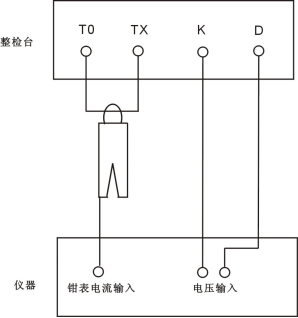

检定时可以使用互感器整检台,选择阻抗测量回路即可,只需要TO  TX短接后穿过钳表。KD接电压输入(使用PT侧黄色和黑色两根线)。



2、 PT负荷检定接线图

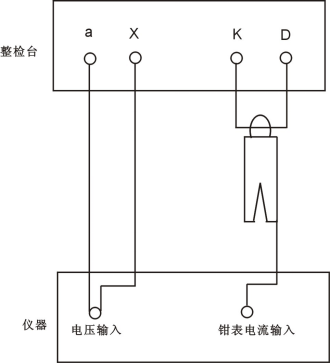

检定时可以使用互感器整检台,选择导纳测量回路即可。只需要KD短接后穿过钳表。AX接电压输入(使用PT侧黄色和黑色两根线)。









第三章 注意事项及其他



3.1 注意事项

1. 为了保证工作人员在现场试验中的人身安全和电力系统发、供、配电气设备的安全运行,必须严格执行DL409-1991《电业安全工作规程》。

2. 电气设备分为高压和低压两种:

高压:设备对地电压在250V以上者;

低压:设备对地电压在250V及以下者;

3. 工作人员与带电高压设备的安全距离

表1高压设备带电时的安全距离

电压等级(kV)

安全距离(m)

10及以下

0.70

20—35

1.00

44

1.20

60—110

1.50

154

2.00

220

3.00

330

4.30

500

5.00

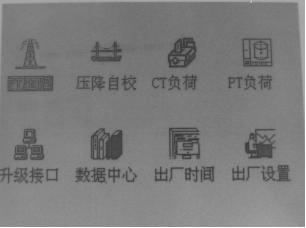

4. 主界面介绍







a) CT负荷:测试CT二次负荷。

b) PT负荷:测试PT二次负荷。

c) 升级接口:程序升级接口,不对用户开放。

d) 数据中心:可以浏览数据,删除数据。

e) 出厂时间:出厂时间

f) 厂家设置:该设置不对用户开放,主要由厂家设置一些初试出厂数据。

3.2 常见问题处理

1.开机后没有显示:

处理办法:电池没有电?请先外接充电器,如果仍然不能工作,请立刻停止使用,联系厂家,请勿自行打开仪器,否则可能不能享受包修服务。

2.测试过程中,出现数据不稳定:请检查接线是否正确,接线是否接触良好,同时周围是否有特别大的干扰。

3.负荷测试过程中出现负荷为负的情况:处理办法:请将钳表反向即可。

4.电压互感器二次回路压降的测试,一般均在实际负荷运行情况下现场带电进行,为此必须严格执行《电业安全规程》(电力线路部分)有关内容。

5.电压互感器二次回路严禁两点接地,以防电压互感器二次侧短路而损坏设备。

6.使用前应先用绝缘电阻表(或万用表)检查专用测量导线各芯之间的绝缘是否良好,线是否良好接通,各接线头与导线接触是否牢固完好。

7.测试完压降后,如需要测试二次负荷,必须要拆线后换上测试负荷的专用线才能测试负荷。
