二次压降及负荷测试仪 操作使用方法

发布时间:2016-04-14 09:00:00 浏览次数:4182

2.1 二次压降测试说明

1.二次压降及负荷测试仪 过程介绍(下面介绍以三相四线PT侧测试为例,三相三线与之类似)

1)首先进行压降自校

现场运行时,常有大电流,高电压的存在,加之由于现在PT侧和仪表侧的距离很远,所以要用放线车,放线车本身也会带来一定的误差,所以要进行自校。

自校按下图接线(PT侧测试)



a.开机按任意键进入主菜单,选择压降自校(选择方法:上下键可以移动光标,确定键选择,取消键退出。)。

b.选择三相四线自校。

c.仪器中的数据是上次或出厂时保存的压降自校值,按确定仪器就开始进行自校。

d.测试结束后,如果需要保存数据,按数字键“1”重新测量,按数字键“2”存储。

e.关机拆线。

2)二次压降及负荷测试仪进行压降测试

压降测试按下图接线(PT侧测试)

a.开机按“确定”键入主菜单,选择压降测试菜单,进入后选择测试方式(有PT侧和表计侧,选择方法是光标移动到要选择的内容,按确定键后在下拉列表中按上下键移动光标,确定键选择),自校状态(带自校和不带自校)选择将决定仪器是否减去自校时测试的现场误差值。输入各相参数。

b.光标移动到确定上,按确定键进入压降测试选择菜单,选三相四线自动测试,进入三相四线测试选择菜单,选择三相自动测试。

c.如需重测,按数字键“1”即可

d. 如需存储按数字键“2”即可

e.关机,拆线。

f.各项参数简介

f(%)比差

δ(’)角差

Δu(%)压降相对值:Δu(%)=

γ(%)电能计量的合成误差:

对于三相三线





对于三相四线



g.测试结束

f(%)比差

δ(’)角差

Δu(%)压降相对值:Δu(%)=

γ(%)电能计量的合成误差:

对于三相三线



对于三相四线

















3)表计侧压降自校图

4)表计侧压降测量接线图



2.2 CT负荷测试说明

1.接线图

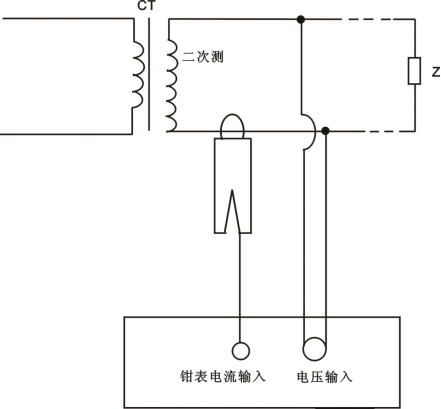

单相CT负荷测试接线图



2.二次压降及负荷测试仪具体操作说明

按接线图接线后,打开仪器仪器显示图5.1.1

按“确定”键进入主界面如图5.1.2。





按“上下”“确定”键选择到“CT负荷”如图5.1.3。



输入各项参数(方法是按“上下”键移动到需要修改的地方,按“确定”键,然后按数字键输入即可)

最后移动“上下”键到“开始测量”按“确定”键进入测量界面,如图5.1.6



如果需要存储,长按数字键“2”后,按“确定”键即可。

I:CT二次电流

R:CT二次负荷中的电阻分量

X:CT二次负荷中的电抗分量

COSφ:根据R,X算出的功率因数

U:

Z:U/I

Sn:U*I

φ:根据R X算出二次负荷电流电压之间的角度

2.3 PT负荷测试说明

1. 接线图

单相PT负荷测试接线图



2.具体操作说明

按接线图接线后,打开仪器仪器显示图5.1.1。



按“确定”键进入主界面如图5.1.2。



按“上下”“确定”键选择到“PT负荷”如图5.1.3。



输入各项参数。(方法是按“上下”键移动到需要修改的地方,按“确定”键,然后按数字键输入即可)

最后移动“上下”键到“开始测量”按“确定”键进入测量界面,如图5.1.6。

如需要存储,长按数字键“2”后,按“确定”键即可。

U:PT二次电压;

G:PT二次负荷中的电导分量;

B:PT二次负荷中的电纳分量;

φ:根据G,B算出的角度;

I:

Y:I/U

Sn:U*I

2.4 检定方法

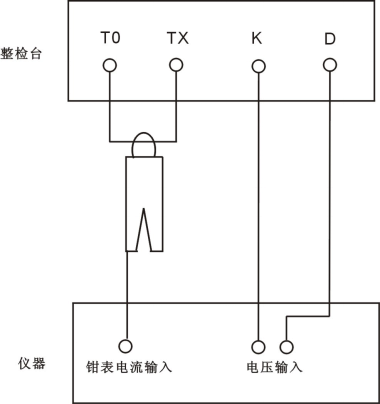

1. CT负荷检定接线图

检定时可以使用互感器整检台,选择阻抗测量回路即可,只需要TO  TX短接后穿过钳表。KD接电压输入。(使用PT侧黄色和黑色两根线)







2. PT负荷检定接线图

检定时可以使用互感器整检台,选择导纳测量回路即可。只需要KD短接后穿过钳表。AX接电压输入(使用PT侧黄色和黑色两根线)。





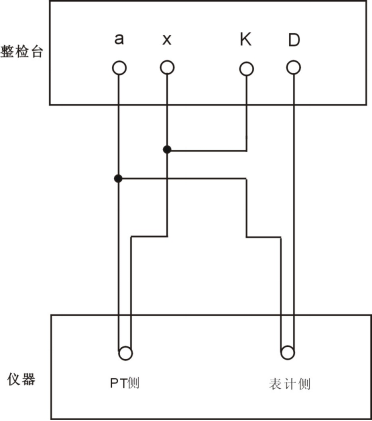

3.PT二次压降检定接线图





检定时可以使用互感器整检台,选择电压互感器测量回路即可。

注意:请选择“不带自校”,自校是消除放线车带来误差的选项,如果选择了带自校,可能数据会不正确。

第三章 注意事项及其他



3.1 注意事项

1.为了保证工作人员在现场试验中的人身安全和电力系统发、供、配电气设备的安全运行,必须严格执行DL409-1991《电业安全工作规程》。

2.电气设备分为高压和低压两种

高压:设备对地电压在250V以上者;

低压:设备对地电压在250V及以下者;

3.工作人员与带电高压设备的安全距离

表1高压设备带电时的安全距离

电压等级(kV)

安全距离(m)

10及以下

0.70

20—35

1.00

44

1.20

60—110

1.50

154

2.00

220

3.00

330

4.30

500

5.00



4.测试前的准备

1)接入压降校验仪的导线是四芯屏蔽电缆线,接入电路前应用500V兆欧表检查电缆各芯之间、芯与屏蔽层之间的绝缘是否良好,以免造成短路故障。
  2)如果在三相三线计量方式时测量,则电缆线只需三芯通电,那么空余的一芯线的接线头切不可短路。
  3)测试工作进行前,应对压降校验仪及临时电缆线进行自校以测出它们所带来的测量误差。该误差可保存于压降校验仪内,校验仪将在每次测试结果中自动扣除这部分误差以消除对测量的影响。

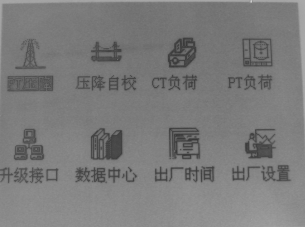

5.主界面介绍



a) PT压降:该功能菜单中可以进行三相三线,三相四线,单相压降测试。

b) 压降自校:该功能菜单中可以对放线车和各种现场干扰进行自校,消除或减小这些干扰。

c) CT负荷:测试CT二次负荷。

d) PT负荷:测试PT二次负荷。

e) 升级接口:程序升级接口,不对用户开放。

f) 数据中心:可以浏览数据,删除数据。

g) 出厂时间:出厂时间

h) 厂家设置:该设置不对用户开放,主要由厂家设置一些初试出厂数据。
