WS-2 SF6 微量水分测试仪的参数及型号介绍

  SF6微量水分测试仪又被称为水分测定仪、水分仪、水分计、水分检测仪、水分测量仪、水分分析仪。微量水分测试仪采用卡尔——菲休库仑法，对不同物质进行微量水分测定，是一种最可靠的方法，本微量水分测定仪成功的应用了这一方法，并采用了微计算机控制，其分析速度快，精度高，液晶屏中文显示，自动打印，双CPU设计，空白电流自动扣除功能且有仪器故障自诊，菜单选择等功能，以达到更好的操作与使用，具有操作简单，全自动的分析仪器。是绝缘油水分分析的最理想仪器。

SF6微量水分测试仪是依据国家电力行业标准DL/T506-2007《六氟化硫电气设备中绝缘气体湿度测量方法》，采用原装进口高精度露点传感器和最新数字电路控制技术而研发设计的，是测量SF6气体中微量水分含量的高精度智能型仪器。

SF6微量水分测试仪采用智能化自校准技术，测量范围宽，响应速度快，准确度高，线性好，测量曲线动态显示。同时本仪器还带有自动干燥器，可大大缩短测量时间。

1.2用途

SF6微量水分测试仪适用于SF6气体的露点值测量，对空气、氮气、惰性气体以及任何不含腐蚀性气体的露点值也可测量，尤其适用于电力、石化、冶金、环保、科研院所等部门，有着极高的性价比。

1.3性能特点

1. 高稳定性：在严重干扰条件下，测量数据能稳定在±0.5℃范围内，并具有卓越的长期稳定性，重复性好。

2. 高精度：采用原装进口高性能露点传感器和高速12位Σ－ΔAD模数转换器，最高分辨力达到0.1℃，完全满足实际测量要求。全量程内做到测量结果精确可靠，测量范围宽，响应速度快，测量结果稳定可靠。

3. 智能化：开机自校准，传感器探头可自动校准零点，自动消除因零点漂移而引入的系统误差，保证测量的准确性。

4. 多重保护：带油污过滤装置，不受灰尘粒子和大多数化学物污染的影响，可对传感器抗油污保护，极适合工业环境的使用。干燥器可有效保护露点传感器探头，延长传感器使用寿命。

5. 快速省气：开机进入测量状态后，露点值测定时间为3~5min。第一次需干燥管道和传感器，时间略长。

6. 功能强大：4.7寸真彩触摸式液晶显示器，全中文操作界面。直接显示露点值（℃）、微水值（uL/L）、日期及时间，动态显示露点测量曲线。实时保存测量数据，最多可存储100组测量数据。

7. 通信功能：RS232接口可与PC机串口相连，方便PC机对数据作进一步处理。

8. 使用方便：采用日本原装进口自锁接头，插拔方便，安全可靠，无漏气。灵敏的触摸式按键方便操作，提高工作效率。内置大容量可充电锂电池，体积小、重量轻，便于携带。

1.4技术指标

1. 测量范围：露点值：－80 ℃～+20 ℃

微水值：0~19999uL/L

2. 测量精度：±0.5℃（－60℃～＋20℃）

±1.0℃（－80℃～－60℃）

3．分辨力：露点值：0.1℃

微水值：1uL/L

4．响应时间(+20℃,0.1Mpa): 63%需5s, 90%需45s(－60℃~＋20℃)

  63%需10s，90%需240s(＋20℃~－60℃)

5．采样流量：0.6L/min±20%

6．压力范围：0~1.0 Mpa

7．使用温度：－20℃～＋60℃

8．环境湿度：0～100％ RH

9．存储温度：－20℃～＋80℃

10．充电时间：4小时

11．整机尺寸：250×150×300mm3

12．整机重量：3.5kg

1.5面板结构

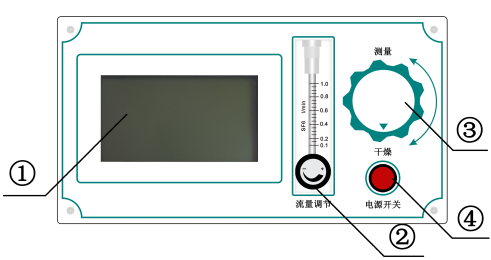

1．仪器前面板布局图如图1所示。

图1  前面板布局图

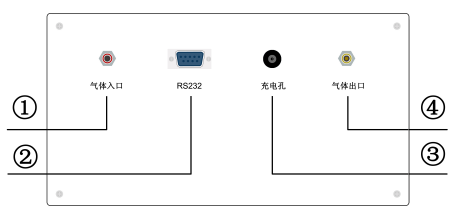

2．SF6微量水分测试仪后面板布局图如图2所示。

图2  后面板布局图

注意：同时按下两侧的支架调节按钮，可以调节支架的角度。

1.6工作原理

当被测气体进入传感器采样室，气体中的微量水分被吸附到传感器的微孔中，传感器将这种变化转换成电信号，通过微处理器加以处理，最后送到液晶屏上显示。

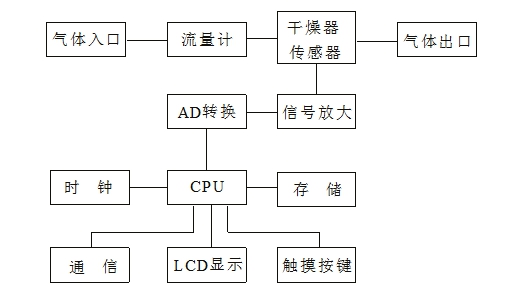

微水测量仪由气路部分、传感器部分、信号处理部分和液晶显示输出等部分组成。仪器测试原理图如图3。

图3  测试原理图
