YZL-H 全自动张力测定仪参数面板介绍

发布时间:2016-04-20 09:00:00 浏览次数:3784

 全自动张力测定仪适用GB/T6541标准,基于圆环法(白金环法),测量各种液体的表面张力(液-气相界面)及液体的界面张力(液-液相界面)。此方法具有操作简单,精确度高的优点而被广泛应用。广泛用于电力、石油、化工、制药、食品,教学等行业。

   分子间的作用力形成液体的界面张力或表面张力,张力值的大小能够反映液体的物理化学性质及其物质构成,是相关行业考察产品质量的重要指标之一。我公司生产的全自动张力测定仪适用GB/T6541标准,基于圆环法(白金环法),测量各种液体的表面张力(液-气相界面)及液体的界面张力(液-液相界面)。此方法具有操作简单,精确度高的优点而被广泛应用。广泛用于电力、石油、化工、制药、食品,教学等行业。

1.2  全自动张力测定仪功能

     1. 采用独创的快响应电磁力平衡传感器,提高了测量精度与线性度;

    2. 仪器校准只需标定一点,解决了前一代传感器需要多点标定的问题。免去了调零电位器及调满量程电位器;

    3. 实时显示等效张力值、当前重量(可作为电子天平称重);

    4. 集成温度探测电路,对测试结果自动温度补偿;

    5. 240×128点阵液晶显示屏,无标识按键,具有屏幕保护功能;

    6. 带时间标记的历史记录,最多存储255个;

    7. 内置高速热敏式微型打印机,打印美观、快捷,具有脱机打印功能;

    8. 配有标准RC232接口,可与计算机连接,便于处理试验数据(可选)。

1.3  全自动张力测定仪技术指标

    1. 测量范围:0~200mN/m

    2. 准 确 度:0.1%读数±0.1 mN/m

    3. 分 辨 率:0.1mN/m

    4. 灵 敏 度:0.1mN/m

    5. 电源电压:AC220V±20%,50HZ±10%

    6. 最大功耗:20W

    7. 适用环境温度:10~30℃(典型值25℃)

    8. 适用环境湿度:≤85% RH

    9. 外形尺寸:200×300×330(mm)

10. 重  量:6kg

1.4  全自动张力测定仪结构与装配

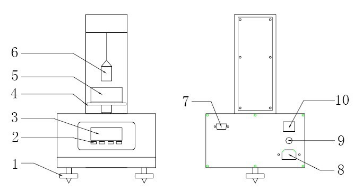

      前视图          后视图

图4-1

(1)调节机脚                                (6)铂金环

(2)无标示按键                              (7)RS232接口

(3)液晶显示器                              (8)电源输入口

(4)测试台                      (9)保险丝

(5)样品杯                        (10)电源开关

 全自动张力测定仪应安放在平整稳固的台面上,调节三个调节机脚,观察测试台中间的玻璃泡,使其中的气泡处于中间位置。仪器周围不得有强磁场干扰,测试过程中避免风吹向铂金环,测试环境温度应保持恒定,不要将仪器放在湿度大、有腐蚀性气体的环境中工作。

1.5  全自动张力测定仪工作原理



  铂金环从“液-气”界面或“液-液”界面向上拉出来时,在铂金环下面会形成一个圆形的液柱膜,随着圆环的继续上升液柱膜破裂,在这个过程中通过电磁力平衡传感器检测到出现的最大的受力值,通过以下公式计算即可转化为张力值。

M=mg/2L    L=铂金丝周长

此方法测得的力的大小受到以下几个因素影响:

    1. 铂丝环的平均半径及铂金丝的半径。

    2. “液-气”或“液-液”的密度差。

    3. 液体的纯度,电解质杂质将严重减低张力值。

    4. 环境的温度。

由于在铂金环处形成的液柱不是圆筒形的,必须引入修正因子F,由Zuidema  与waters给出的修正因子F的计算公式:

修正后的最终结果为:

式中:

P0------下液体密度,          单位:g/mL

P1------上液体密度或气体密度,     单位:g/mL

Rs------铂金丝的平均半径,      单位:mm

Rh------铂金环的平均半径,      单位:mm
