运动粘度测定仪操作过程
1. 开箱后,检查仪器是否完好无损,备件是否齐全,然后将运动粘度测定仪安放到通风良好无阳光直射的地方,装好附件,注意浴液倒入的量使液面距离上盖下沿20mm处。
2. 查看运动粘度测定仪上盖的水平仪,旋转仪器下部的四个螺柱,直到水平仪水平。

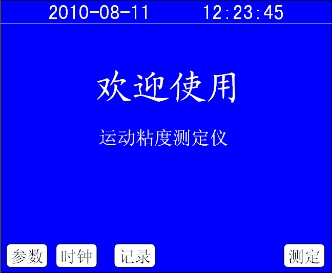

3. 插上电源,接通电源开关,仪器液晶显示画面如下图所示:
按“参数”下面的白板按键,可以进入参数设置画面;
按“时钟”下面的白板按键,可以进入系统时钟设置画面;
按“记录”下面的白板按键,可以进入试验记录查询画面;
按“测定”下面的白板按键,可以进入运动粘度测定画面;
运动粘度测定仪出厂时,浴液温度设定为40℃,开机进入测定后显示实时浴液温度,如想修改设定的浴液温度,可按“参数”键进入修改。
4. 运动粘度测定仪参数设置

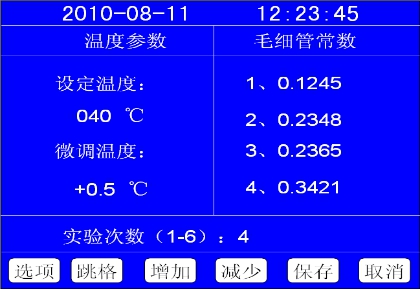

按“参数”下面的白板按键,出现如下图所示的画面,可以更改参数:
按“选项”键用光标选择参数,按“跳格”键选择选定参数的某一位,按“增加”、“减少”键可以修改选定参数的某一位的数值,修改完后按“保存”键进行保存,按“取消”键返回首画面。
其中:
微调温度为-3.0到+3.0
实验次数一般为4次(国标)。
“设定温度”:实验时的浴液温度。
“微调温度”:控制温度稳定后,屏幕显示的温度与实际温度有误差时,在此调节。首先移动光标到微调数据处,如果实际温度低于屏幕显示的温度时应进行正微调,微调温度前面显示“+”号,同时微调值由零开始增加,但最高正微调值不超过+3.0℃;如果实际温度高于屏幕显示的温度应进行负微调,微调温度前面显示“—”号,同时微调值由零开始增加,但最大负微调值不超过—3.0℃,当微调值到达期望值后,按确认键,微调完毕。
5. 时钟设置
按“时钟”下面的白板按键,出现如下图所示的画面,可以更改系统时钟:
按“选项”键选择年、月、日、时、分、秒参数,按“增加”、“减少”键可以修改选定的年、月、日、时、分、秒参数的数值,修改完后按“保存”键进行保存,按“取消”键返回首画面。
6. 查看实验记录:

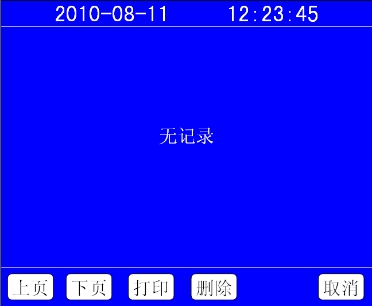

按“记录”下面的白板按键,出现如下图所示的画面,可以查看历史实验记录:
如果没有试验记录,则在界面的右上角显示“无记录”,否则显示最新的一条记录。如下图所示:
您可以按“上页”、“下页”按键查看试验记录,按“打印”键打印当前显示的记录,按“删除”键删除当前显示的记录。
按“取消”键返回首画面。
7. 测定:

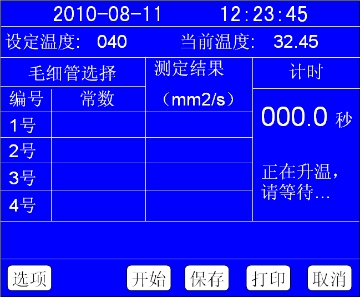

参数设置完后,按“测定”下面的白板按键,出现如下图所示的画面,进入测定选择画面,并开始加热:
提示:“正在升温,请等待…”,当温度升到设定温度时,则提示“准备好后,按开始键进行测定!”。
这时,你选择完毛细管后,按“开始”键进行测定,可以看到,计时一栏里秒数增加,当液面正好流到下标线时,再按“停止”键停止计时,这时在按键提示栏的上面一行显示本次试验的所用时间,一个毛细管需要做预先设定的实验次数,每次实验时间都显示在按键提示栏的上面一行,全部实验次数做完以后,仪器自动计算运动粘度值,如果试验次数低于3次,则直接取平均值,否则按照国标(国标要求4次试验)进行计算,不合格的数据在实验数据下面自动画一横线标注。符合国标要求,才能计算出运动粘度,否则测定结果不显示。
下面是当前画面几个按键的简单介绍:
“选项”:该按键用于选择当前实验的毛细管编号,按一次“选项”键光标跳动一次,从“1号”到“2号”到“3号”到“4号”,再到“1号”,依次类推。
“开始”:用于计时开始,按一次“开始”键后,该键的标注变为“停止”,再按一次“停止”键,则变为“开始”。
“停止”: 当液面正好流到下标线时,按此键。
“重测”:设置的试验次数做完后,可以重做试验,即最前面的一组数据扔掉,重做的实验数据凑成新的数据组,进行计算。
“保存”:全部实验做完以后,如果能计算出运动粘度的测定结果,这时您可以按“保存”键进行保存。记录就按您保存时的时间进行保存。
“打印”:如果您的仪器带有打印功能,做完实验后您可以按“打印”按键进行打印当前实验记录。
“取消”:实验结束以后,按此键返回首画面。
停止画面:
重测画面:
运动粘度测定仪实验时请注意
① 在四个孔中分别插入毛细管,注意要保持毛细管的垂直。将装有试样的粘度计浸入事先准备妥当的恒温浴中,并用将粘度计固定有支架上,在固定位置时,必须把毛细管粘度计的扩张部分浸入一半以上。测定试样的运动粘度时,应根据试验的温度选用适当的粘度计,务使试样的流动时间不少于200s,内径0.4mm的粘度计流动时间不少于350s。在测定试样的粘度之前必须将粘度计用溶剂油或石油醚洗涤,如果粘度计沾有污垢,就用铬酸洗液、水、蒸馏水或95%乙醇依次洗涤。然后放入烘箱中烘干,或用通过棉花滤过的热空气吹干。在测定运动粘度时,在内径符合要求且清洁、干燥的毛细管粘度计内装入试样。在装试样之前,将橡皮管套在支管上,并用手指堵住管身的管口,同时倒置粘度计,然后将管身插入装着试样的容器中,这时利用橡皮球将液体吸到标线,同时注意不要使管身,扩张部分和中的液体发生气泡和裂隙。当液面达到标线时,就从容器里提起粘度计,并迅速恢复其正常状态,同时将管身的管端外壁所沾着的多余样擦去,并从支管取下橡皮管套在管身上。
② 按您的操作编排确认了哪一组毛细管的常数为第一组试验架、第二组试验架。另外两组为预热架,准备作实验的油最好提前放到预热架上,以便更好恒温。
③ 毛细管放入浴缸中后,必须保证在温度到达规定值后15分钟方可试验,建议用户在未到设定温度前将毛细管放入浴缸中,浴温到达设定值后,仪器自动提示您选择毛细管进行实验。
④ 利用毛细管粘度计管身口所套着的橡皮管将试样吸入扩张部分,使试样液面稍高于标线,并且注意不要让毛细管和扩张部分的液体产生气泡或裂隙。此时观察试样在管身中的流动情况,液面正好到达上标线时,按“开始”键开始计时,液面正好流到下标线时,再按“停止”键停止计时,屏幕显示本次试验的运动时间。试样的液面在扩张部分中流动时,注意恒温浴中正在搅拌的液体要保持恒定温度,而且扩张部分中不应出现气泡。上次运动时间显示后方可进行下一次的吸油,待最后一次检完后,屏幕除显示这几次运动时间外,仪器自动计算并显示平均时间及最后的粘度结果。如果执行网络联机功能,仪器会将最后结果传入化验室计算机自动生成汇总表格。
⑤ 油需吸到上部球体的中间,并保证吸油试管是您在前一个页面确认常数的毛细管。
⑥ 按国标做实验,如果四次的运动时间,按标准有两组不合格,则这组不合格,需重新做四次样。
