微机继电保护测试仪软件操作方法

微机继电保护测试仪软件操作方法简介

继保V2.0版软件，是新一代测试软件，其特点是：界面更加友好美观，软件功能更加完备强大，并且保留了其独有的界面简洁明晰、操作简便、易学易用的特点。根据各测试模块功能的不同，把测试模块划分为五小组：通用测试、常规保护、线路保护、元件保护和综合功能。各个组中包含若干子菜单。例如，“通用测试”组中包含了“交流试验”、“直流试验”、“谐波叠加”、“状态系列I”以及“状态系列II”等五个测试模块，并且可以任意扩展。

第一节   菜单栏中常用功能介绍

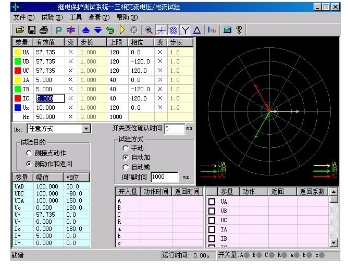

菜单栏中常用的菜单项，在各个测试模块中其名称或符号相同，定义的意义和功能也基本相同。这里以“交流试验”模块为例进行介绍，可以适用于后面介绍的各个功能模块。界面如下图所示：

打开参数：快捷键是Ctrl+O。用于从指定文件夹中调出已保存的试验参数，将参数放到软件界面上。点击该功能，指向当前模块的试验参数保存的默认路径：E:继保Para当前模块名。

● 保存参数：快捷键是Ctrl+S，用于将软件界面上用户所设定的试验参数保存进某一文件中，以便将来可以用“打开参数”再次调出使用。数据将保存在当前模块默然的文件夹下。

● 试验报告：快捷键是Ctrl+R，用于从指定文件夹中调出已保存的试验报告。在打开的试验报告窗口中，将显示试验报告内容，并且可以在该窗口中修改和打印试验报告。每次试验结束，系统将弹出一保存试验报告对话框以便用户保存试验报告。报告保存的的默然路径：E:继保试验报告当前模块名。

● 退出：   快捷键是Ctrl+X，用于退出当前试验模块。

● 开始试验：同键盘上的  运行  键，用于开始试验。

● 停止试验：同键盘上的  ESC取消  键，用于正常结束试验或中途强行停止。

● 短路计算：点击后将打开一个“短路计算”对话框，该对话框用于故障时的短路计算，并将计算结果自动填入到界面上。如右图所示。需要特别注意的是：当故障类型为接地故障时，零序补偿系数要设置正确。

第二节   工具条中常用按钮介绍

    打开试验参数按钮 （功能同上述）

    保存试验参数按钮 （功能同上述）

数据复归按钮  用于将参数恢复到试验前的初始值，能极大地方便于多次重复性试验。

打开试验报告按钮 （功能同上述）

试验开始按钮 （功能同上述）

试验停止按钮 （功能同上述）

短路计算按钮 （功能同上述）

启动功率显示界面按钮  在“交流试验”模块中，可在试验期间打开功率显示界面，对比测试仪实际输出的功率与现场表计测量的功率。

同步指示器  在“同期试验”模块中，可在试验期间打开同步指示器直观地观察试验的进行。

变量步增按钮  “手动”试验方式时，按此键手动增加变量的值一个步长量。其功能与测试仪键盘上的“↑”按钮相同。该按钮在自动试验时无效，会自动成灰色。

变量步减按钮  “手动”试验方式时，按此键手动减小变量的值一个步长量。其功能与测试仪键盘上的“↓”按钮相同。该按钮在自动试验时无效，会自动成灰色。

矢量图  有些测试模块因排版原因，放不下电压电流矢量图的显示，则可通过此按钮打开。

放大镜  用于和缩小各模块界面上的电流电压矢量图。

帮助按钮  用于查看当前测试模块的版本信息及其它。

     对称输出按钮  此按钮的作用是使电流电压量按对称输出，也就是说只需要改变任一相的值，其他的几相会自动的根据对称的3相交流量输出幅值和相位，如果一相选择可变的话，那么其他相也会相对应的为可变量。

     恢复出厂参数设置  点击该按钮，能将界面上的各个试验参数恢复到出厂的默认设置状态，其功能等同于在“继保”文件夹中删除“para”文件夹。

     切换到序分量输出  是最新开发的一项功能。通过点击此按钮能切换到专门的序分量测试界面。要拥有此功能，必须满足以下条件：1、当前运行的“交流试验”界面的工具条中有这个按钮；2、在“继保”文件夹中有“三相交流试验—按序分量输出”这个文件。
