单相继电保护校验仪型号参数及报价

发布时间:2016-05-20 09:00:00 浏览次数:3595

华意电力是一家专业研发生产单相继电保护校验仪的厂家,本公司生产的单相继电保护校验仪在行业内都广受好评,以打造最具权威的“单相继电保护校验仪“高压设备供应商而努力。

JB-H继电保护校验仪是新一代校验装置。该仪器内部的交直流电压、电流源采用了最新的电源技术,使仪器在电路设计、器件选型、面板布局、内部结构设计上达到国内先进水平。该仪器具有功能完善、选材优良、测试项目数据清晰、操作简单等优点,是电力继保部门的首选设备。

1.2技术指标和性能

1. 工作条件:

工作电源: AC220V+10%  50Hz

工作环境: 温度:-10℃~40℃

湿度:≤85%

2. 输出电源:

交流电压: 0~220V/3A

交流电流: 0~100A/7.5V

       0~20A/25V

       0~5A/5V

直流电压: 0~220V/3A

直流电流: 0~20A/25V

定值输出: DC24V DC48V DC110V DC220V

3. 性能指标:

电流、电压表:41/2位

数字毫秒表:0~99.9999s

4. 性能:

(1)量度继电器:可测量电流、电压继电器的启动值、返回值及其返回系数。

(2)时间继电器:可测量启动值、返回值及其动作时间。

(3)中间继电器:可测量各类带启动线圈和保持线圈的中间继电器的启动值、返回值、保持值及其动作时间。

(4)重合闸继电器:可进行电容充电试验、充电时间、重合闸时间和中间元件的测试。

(5)差动继电器:可进行直流励磁试验、制动特性试验、伏安特性试验。

(6)其他各种非常见继电器。

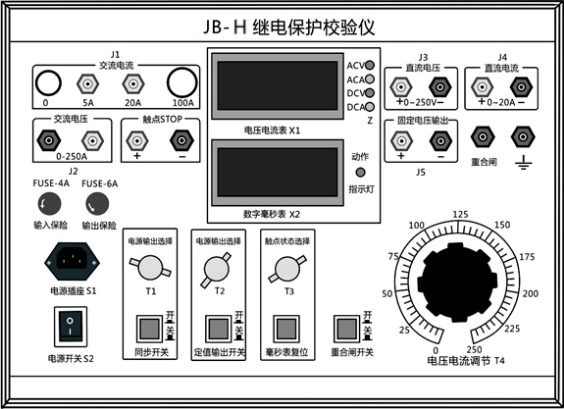

1.3面板布局图及其功能说明

1. 面板布局图:



图1

1.4输出电源的操作

1. 交流电压(0~220V)输出:

将T1调至AC250V,合上同步开关,调节T4,J2端输出0~250V交流电压,X1显示当前电压值,电源输出类型ACV的指示灯亮。

2. 交流电流(0~5A、0~20A、0~100A)输出:

将T1调至AC5A(AC20A、AC100A),合上同步开关,调节T4,J1端输出0~5A(0~20A、0~100A)交流电流,X1显示当前电流值,电源输出类型ACA的指示灯亮。

3. 直流电压(0~220V)输出:

将T1调至DC250V,合上同步开关,调节T4,J3端输出0~220V直流电压,X1显示当前电压值,电源输出类型DCV的指示灯亮。

4.直流电流(0~20)输出:

将T1调至DC20A,合上同步开关,调节T4,J4端输出0~20A直流电流,X1显示当前电流值,电源输出类型DCA的指示灯亮。

注意:调节电流时,严禁超过额定电流,否则损坏仪器。

4. 定值输出:

(1)将T2调至24V,合上定值输出开关,J5端固定输出直流电压24V。

(2)将T2调至48V,合上定值输出开关,J5端固定输出直流电压48V。

(3)将T2调至110V,合上定值输出开关,J5端固定输出直流电压110V。

(4)将T2调至220V,合上定值输出开关,J5端固定输出直流电压220V。

(5)将T2调至220V,合上定值输出开关,J5端固定输出直流电压220V。
