华意电力是一家专业研发生产便携式三相电能质量分析仪的厂家，本公司生产的便携式三相电能质量分析仪在行业内都广受好评，以打造最具权威的“便携式三相电能质量分析仪“高压设备供应商而努力。

电能质量分析仪，是对电网运行质量进行检测及分析的专用便携式产品。可以提供电力运行中的谐波分析及功率品质分析，能够对电网运行进行长时间的数据采集监测。同时配备电能质量数据分析软件，对上传至计算机的测量数据进行各种分析。

1.2便携式三相电能质量分析仪型号主要特点

1. 一种电能质量分析专用仪表。

2. 使用ARM和DSP以及16M字节的存储器；

3. 仪表使用触摸屏，使操作更简单、方便；

4. 可进行测量，并保存数据，将其上传到PC机进行分析；

5. 模块化结构，设计合理，运行可靠。

6. 中文菜单操作，简单易学。

7. 可使用USB盘更新仪表软件，软件升级简单、方便；

8. 在PC机上用电能质量数据分析软件对测量数据进行详细分析。

1.3便携式三相电能质量分析仪型号技术指标

1. 仪表基本功能

表3-1 仪表检测功能一览表

项目	描述
电压/电流/频率	可测量三相电压、零线电压、三相电流、零线电流、频率等
谐波测量	可测量至50次谐波，测量结果包括各次谐波电压、谐波电流的幅值、电压谐波的总失真度(总畸变率)、各次电压谐波/电流谐波含有率；可显示谐波频谱图
功率测量	可测量三相视在功率、有功功率、无功功率、功率因数、三相电能等
三相不平衡测量	可测量三相电压不平衡度及正序、负序、零序电压；三相电流不平衡度及正序、负序、零序电流；可显示电压矢量、电流矢量
浪涌电流	可记录至少40个浪涌电流事件
波动/闪变	波动、短时闪变、长时闪变测量
骤升/骤降	可记录电压骤升、骤降事件，最多可记录40个事件
监测记录	可长时间记录基本的（稳态）电能质量参数，记录时间间隔从3秒到30分钟可调。
数字示波器	可用于查看电压/电流信号波形

表 3-2各项检测功能准确度指标

	可测量范围	测量精确度	说明
电压/电流/频率	三相电压：10～700V(真有效值) 三相电流：0.5～1000A(真有效值，选配1000A电流传感器) 零线电流：0.5～10A(真有效值) 频率：40～70Hz	电压：±0.5% 电流：±0.5% 频率：读数±0.01Hz	此处以A相电压频率作为测量频率
谐波测量	电压谐波：总谐波+1～50次谐波。电流谐波：总谐波+1～50次谐波。	电压谐波：±0.1(%r) 电流谐波：±0.05(A)
功率测量	有功：0.05～700KW 视在：0.05～700KVA 无功：0.05～700KVAR 功率因数：0.00～1.00 有功电能：0.01～10000kWh 视在电能：0.01～10000kVAh 无功电能：0.01～10000kVARh 平均功率因数：0.00～1.00	有功：读数±50W 视在：读数±50VA 无功：读数±50VAR 功率因数：读数±0.005 有功电能：读数±0.05kWh 视在电能：读数±0.1kVAh 无功电能：读数±0.1 kVARh 平均功率因数：读数±0.005
三相不平衡	基波电压：10～700V(真有效值) 基波电流：0.5～1000A(真有效值) 基波频率：40～70Hz 相角：0～360o 不平衡度：0.0%～100%	电压：0.5% 电流：0.5% 频率：读数±0.01Hz 相角：读数±0.3 o 电压不平衡度：读数±0.2% 电压不平衡度：读数±1%	此处以A相电压频率作为总测量频率
监测记录	可记录参数：三相电压、三相电流、零线电流、电压谐波（总谐波+1～25次谐波）、电流谐波（总谐波+1～25次谐波）、三相不平衡、有功功率、功率因数、波动、闪变	同以上相关项	监测时间最大可达960小时
骤升骤降	电压骤升、电压骤降以及暂时断电		最多可记录40个事件
波动	电压波动量：0.1%～10.0%	测量误差

2. 其他技术指标

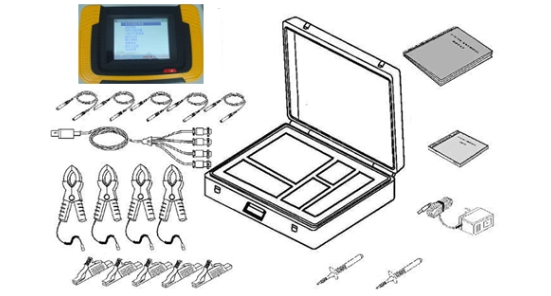

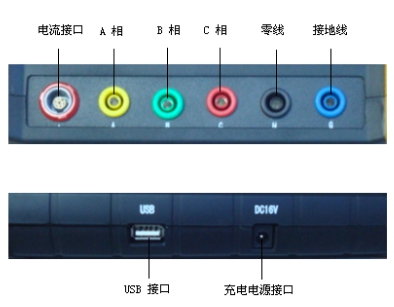

   电压信号输入回路：
     直接接入，输入阻抗：1MΩ，20pF
     测量范围：电压真有效值　10～700V(有效值)
     尖峰电压：1000V
     功率消耗：小于0.5VA/相
   电流输入回路：
     间接接入
     测量范围：电流真有效值　1A,5A,10A,100A,1000A（选择对应电流传感器）
     浪涌电流：1000A(选用1000A电流传感器)
     功率消耗：小于2.0VA/相
测量信号频率范围：40Hz～70Hz
显示屏： 320×240 彩色图形LCD + 触摸屏
内存容量：16 M字节FLASH
外部存储接口：USB（可插接U盘）
工作电源：可充电锂电池，充满可工作5～6小时
外接电源：AC100～240V/DC16.8V-1A 电源适配器/充电器
