单相继电保护校验仪使用方法
1. 测量：
可作为单独的电压、电流源使用，但须注意各项输出功率，以免损坏仪器。具体操作按“四”进行。
2. 过量程、欠量程：
测量各种继电器的启动值、返回值、返回系数及触点动作时间（包括电压、电流继电器）。过量程是指继电器触点合上为动作值的继电器，欠量程是指以继电器触点分开为动作值的继电器。
继电器的动作值、返回值及返回系数的测量：
按照前面“四”来调节输出电源，选择T3至 状态，将同步开关按下，缓慢调节T4旋钮至继电器动作，观察指示灯由灭变亮，此时X1的显示为其动作值。继续调节T4至该继电器额定值后，再缓慢将T4调回至继电器返回，观察指示灯由亮变灭，此时X1的显示为返回值。用返回值除以动作值再乘以100%即为返回系数。
继电器的时间测量：
按照前面“四”来调节输出电源，选择T3至继电器的触点状态，将同步开关按下，缓慢调节T4旋钮至继电器的额定值。通过同步开关，可测得继电器的时间（2的显示值）。注意测试前须将毫秒表清零，合闸开关在开的位置。
同步开关与触点状态对应关系如下：
ⅠⅢ状态，同步开关由关至开；
ⅡⅣ状态，同步开关由开至关。

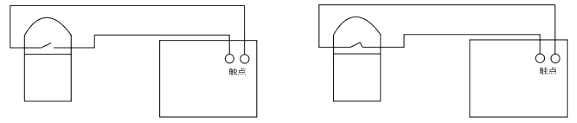

触点接线如下：
图2
3. 时间继电器的测量与上述方法相同。
4. 重合闸（以DH—3重合闸为例）：

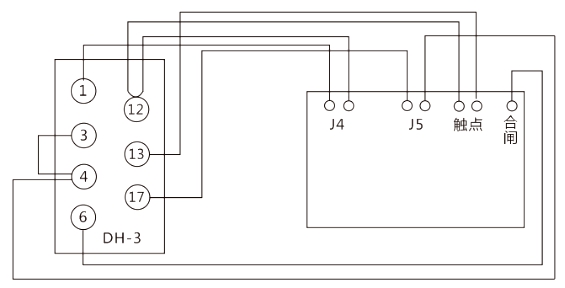

i．DH—3型重合闸继电器操作如下：
图3
按图（三）接线，（3）（4）接J5黑柱（负极），（17）接J5红柱（正极）。
注意：若用ZJ3触点停止毫秒表时，应注意将ZJ3接到（12）脚的接线断开，将ZJ3触点分离开来（见《保护继电器检验》352页），把T1旋到DC20A档，打开电源开关调节T4至继电器额定电流值。关掉电源开关，将T2调至继电器的额定电压值。将T3调至Ⅰ位置（即继电器ZJ3的触点状态）。打开电源开关，按下定值输出开关，充电15～25秒后（毫秒表上可读出充电时间），将毫秒表复位，按下“重合闸开关”，测量重合闸时间，X2显示的值为重合闸继电器的重合闸时间。
5. 中间继电器：
图5
（a）同过量程、欠量程继电器，测量动作值、返回值、动作时间、返回时间一样进行操作。
（b）对电流保持继电器，先调整T2至继电器额定电压值，打开电源开关，按下定值输出开关，使继电器电压线圈加入额定电压值，继电器动作后，调整T4使J1电流至额定电流值，然后断开电压，调整保护线圈电流（T4），继电器能保持的最小电流就是继电器的最小保持值。其动作时间、返回时间参照“五、2”进行试验。
6. 差动继电器：（以BCH—1型差动继电器为例进行说明）
根据规程要求（参见《保护继电器检验》的178页），在无外接设备情况下可做第4、9、10三项试验，在外接调压器和升流器的情况下可做第6项试验，其他不属于本仪器试验范围。
A. 执行元件动作电压、动作电流及返回电流检验，按下图接线：
图6
断开（10）、（11）端子之间的连续片，按电流继电器的方法测出动作电流、返回电流，然后把交流电流升到刚才测出的动作电流值，记录此时 的电压值，可用万用表测J1两端电压值。
B．无制动时的起始安匝检验
本项目不是一般的定期检验项目。把工作绕组的20匝全部投入，把（10）、（11）的短路片接上，交流电流从（3）、（8）加入，触点动作信号从（5）、（7）接入触点端，按电流继电器的方法检验。
C．制动特性试验
定期检验时，仅测定Φ=0°和制动安匝为280安匝的动作安匝值。

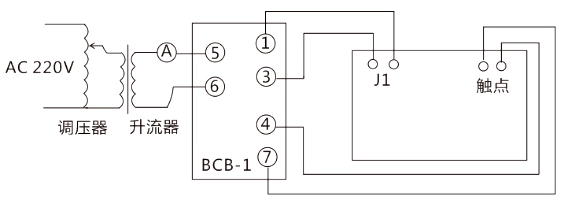

图7
按上图接线，断开（4）、（6）的连接片，动作回路取39匝，制动回路取14匝，调压器（最小容量5KVA）和仪器使用同一220V电源时，调节制动电流到要求的安匝，按交流继电器的做出动作电流。如果动作安匝完全不对，可能是制动电流和动作电流的相角是180°，把制动电流反相就行了。如果仪器使用三相电中的一相，调压器使用另外一相，通过改变相别和升流器正反接可得到60°的相角。如果外
接移相器，可得到0～360°的相角。

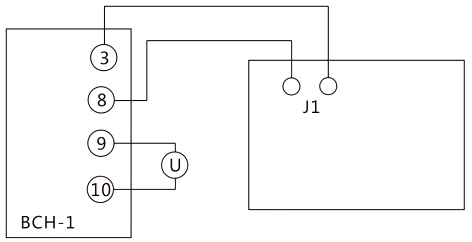

D．整组伏安特性检验，按下图接线：
图8
交流电流加在工作绕组上（3）、（8），执行元件的电压由一块万用表从（9）、（10）读取，选择1至交流电流档，升流到所需安匝数，读取1倍、2倍、5倍安匝时执行元件端的电压值。详见《保护继电器检验》的183页。
E．整定位置下的动作安匝检验
试验方法与电流继电器相同，参见“五，2”。
2.2注意事项
1. 为了安全起见，仪器与继电器在接线时不要打开电源开关，待检查接线无误后再打开电源开关。
2. 为了仪器的准确度，请在做试验前预热5～10分钟。
3. 测量触点动作时间时，加入额定值后应将毫秒表清零。
4. 仪器工作不正常时，请检查各个保险座，若损坏更换同型号即可正常。其他非保险问题请勿自行检修仪器，应及时联系。
5. 各输出电源间不能短路，触点端子不能与输出电源短路，以免损坏仪器。
6. 试验完毕，拆除接线前，请先关掉仪器电源 。
7. 使用仪器前，请仔细阅读使用说明书。
