双钳相位伏安表的基本参数与报价

发布时间:2016-05-20 09:00:00 浏览次数:3437

   华意电力是一家专业研发生产双钳相位伏安表的厂家,本公司生产的双钳相位伏安表在行业内都广受好评,以打造最具权威的“双钳相位伏安表“高压设备供应商而努力。

双钳相位伏安表是专为现场测量电压、电流及相位而设计的一种高精度、低价位、手持式、双通道输入测量仪表。用该表可以很方便地在现场测量U-U、I-I及U-I之间的相位,判别感性、容性电路及三相电压的相序,检测变压器的接线组别,测试二次回路和母差保护系统,读出差动保护各组CT之间的相位关系,检查电度表的接线正确与否等。采用钳形电流互感器转换方式输入被测电流,因而测量时无需断开被测线路。测量U1-U2之间相位时,两输入回路完全绝缘隔离,因此完全避免了可能出现的误接线造成的被测线路短路、以致烧毁测量仪表。显示屏采用了高反差液晶显示屏,字高达25mm,屏幕角度可自由转换约70°,以获得最佳视觉效果。

双钳相位伏安表外壳采用工程绝缘材料,另配橡皮防振保护套,安全、可靠。

1.2双钳相位伏安表基本误差

1. 参比工作条件

(1)环境温度:(23±5)℃

(2)环境湿度:(45~75)% RH

(3)被测信号波形:正弦波、β=0.02

(4)被测信号频率:(50±0.2)Hz

(5)被测载流导线在钳口中的位置:任意

(6)测量相位时被测信号幅值范围:100~220V、0.5A~1.5A

(7)外参比频率电磁场干扰:应避免

2. 基本误差极限

(1)交流电压(见表1)

表1:交流电压测量误差

量   限

分 辨 率

基本误差极限

20V

0.01V

±(1.0%RD+2)

200V

0.1V

500V

1V

输入阻抗:各量限均为2MΩ

(2)交流电流(见表2)

表2:交流电流测量误差

量   限

分 辨 率

基本误差极限

200mA

0.1mA

±(1.0%RD+2)

2A

1mA

10A

10mA



(3)相位

U-U、U-I、I-I(见表3)

表3:工频相位测量误差

范  围

分辨率

基本误差极限

0~360°

±3°

测U1-U2相位时电压输入回路阻抗:40kΩ

1.3工作误差

1. 额定工作条件

(1)环境温度:(0~40)℃

(2)环境湿度:(20~80)% RH

(3)被测信号波形:正弦波、β=0.05

(4)被测信号频率:(50±0.5)Hz

(5)被测载流导线在钳口中的位置:任意

(6)测量相位时被测信号幅值范围

     测U1-U2相位时:30V~500V

     测I1-I2 相位时:10mA~10.00A

     测U1-I2 或 I1-U2 相位时:10V~500V、10mA~10.00A

(7)外参比频率电磁场干扰:应避免

2. 额定工作误差极限

在上述额定工作条件下,各被测量的额定工作误差极限不超过相应基本误差极限的两倍。

1.4其它技术特性

1. 显示位数:三位半

2. 采样速率:3次/秒

3. 电源:单个 9V 迭层电池、电源电流小于5mA

4. 外形尺寸

表壳尺寸:192mm×95mm×55mm

钳壳尺寸:140mm×42mm×20mm

钳口尺寸:Φ7mm×9mm

5. 重量

表体:280g

测量钳:2×200g

6. 储存条件

温度:-10℃~50℃

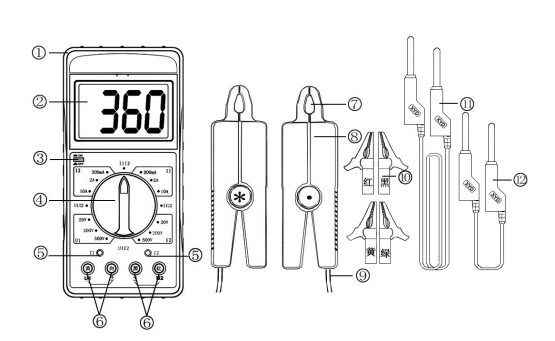

1.5仪表结构



1. 绝缘护套

2. 三位半显示屏

3. ON-OFF按钮

4. 功能量程开关

5. 电流钳插孔(2路)

6. 电压输入插孔(2路)

7. 电流钳钳口

8. 电流钳

9. 电流钳引线

10. 测试鳄鱼夹(4个)

11. 测试线(4根)

12. 短接线(1根)

1.6安全特性

1. 耐压

电压输入端与表壳之间、钳形电流互感器(电流钳)铁芯与钳柄及副边绕组线圈之间能承受1000V/50Hz,两电压输入端之间能承受500V/50Hz的正弦波交流电压历时1min的试验。

2. 绝缘电阻

仪表线路与外壳之间、两电压输入端之间:≥10MΩ。
