多功能三相用电检查仪型号|华意电力

发布时间:2016-05-23 09:00:00 浏览次数:3732

  华意电力是一家专业研发生产多功能三相用电检查仪的厂家,本公司生产的多功能三相用电检查仪在行业内都广受好评,以打造最具权威的“多功能三相用电检查仪“高压设备供应商而努力。

MG6000+ 多功能三相用电检查仪是进行三相电参数测量、保护回路CT接线正确性分析和三相电电压电流不平衡度检测的仪器,可以完成三相的电压、电流、相角、频率、功率、功率因数等电参数的高精度测量,更为独特的是,能分析CT接线的正确性检查电力线用电平衡情况。并具有电能计算功能。

MG6000+ 多功能三相用电检查仪设计上采用高速ARM处理器作为下位机进行电参数的测量,完全图形化界面,真彩色显示,触摸屏操作人机界面友好,仪器便于携带,功能强大。

1.2功能及特点

1. 同时测量1至3路交流电压;

2. 同时测量1至4路交流电流(含零相电流);

3. 测量电压间、电流间、电压与电流间的相位;

4. 测量电网频率;

5. 测量有功、无功和视在功功率;

6. 测量功率因数;

7. 分析CT接线的正确性以及电能表接线错误判别;

8. 三相三线两元件电能表192 种接线错误检测和判定,并给出其向量图、接线图、功率表达式和文字说明;

9. 三相电电压电流不平衡度检测;

10. 测相电压范围:5-500V, 测相电流范围:5mA-10A;

11. 显示六角向量图;

12. 作为漏电流表使用;

13. 低功耗设计,最长持续使用时间可达12小时;

14. 自动量程,触摸屏按键人性化设计;

15. 数据保存可通过U盘导出,方便用户数据处理。

1.3技术参数

类型

测量范围

单位

误差

分辨率

电压

1~500

V

0.5%

0.01V

电流

0.001~10

A

0.5%

0.0001A

有功功率

0.001~5k

W

0.5%×读数(PF=1)

0.1W

无功功率

0.001~5k

VAR

0.5%×读数(PF=0)

0.1VAR

视在功率

0.001~5k

VA

0.5%×读数

0.1VA

频率

45~65

HZ

0.1%×读数

0.01HZ

相位

0~360

°

±2°

0.1°

注:在1mA-5mA在±3°

1.4仪表配件

1. 主机

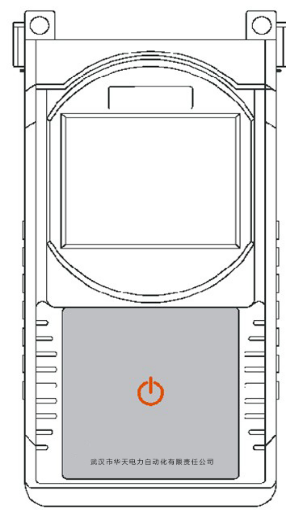

图一、主机图

2.电流钳传感器

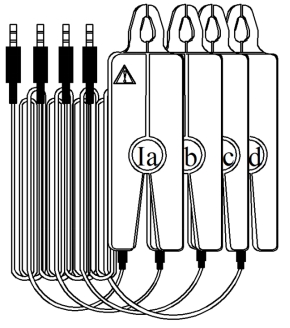

图二、电流钳传感器

    电流测量选用高精度和高稳定度钳形电流传感器,本仪表可接4把电流钳传感器(可以不含零线电流钳则共3把电流钳)。

3. 电压测量线



图三、电压测试导线
