ETCR2000钳形接地电阻测试仪现场应用
1. 电力系统的应用
（1）输电线路杆塔接地电阻的测量
通常输电线路杆塔接地构成多点接地系统，只需用ETCR2000系列钳表钳住接地引下线，即可测出该支路的接地电阻阻值。
（2）变压器中性点接地电阻的测量
变压器中性点接地有二种情形：如有重复接地则构成多点接地系统；如无重复接地按单点接地测量。
测量时，如钳表显示“L 0.01Ω”，可能同一个杆塔或变压器有两根以上接地引下线并在地下连接。此时应将其它的接地引下线解开，只保留一根接地引下线。
（3）发电厂变电所的应用
ETCR2000系列钳表可以测试回路的接触情况和连接情况。借助一根测试线，可以测量站内装置与地网的连接情况。接地电阻可按单点接地测量。
2. 电信系统的应用
（1）楼层机房接地电阻的测量
电信系统的机房往往设在楼房的上层，使用摇表测量非常困难。而用ETCR2000系列钳表测试则非常方便，用一根测试线连接消防栓和被测接地极（机房内都设有消防栓），然后用钳表测量测试线。
钳表阻值 = 机房接地电阻 + 测试线阻值 + 消防栓接地电阻
如果消防栓接地电阻很小，则：
机房接地电阻 ≈ 钳表阻值 - 测试线阻值
（2）机房、发射塔接地电阻的测量
机房、发射塔接地通常构成二点接地系统，如下图。
如果钳表的测量值小于接地电阻的允许值，那么机房、发射塔的接地电阻都是合格的。如果钳表的测量值大于允许值，请按单点接地进行测量。
3. 建筑物防雷接地系统的应用
建筑物的接地极如互相独立，各接地极的接地电阻测量见下图。
4. 加油站接地系统的应用
在爆炸性气体环境下，如加油站、油田、油槽等设备必须使用防爆型产品。
根据JJF2-2003《接地式防静电装置检测规范》，加油站主要需测试如下设施的接地电阻及连接电阻。测试时使用的仪器必须满足GB3836-2000《爆炸性气体环境用电气设备》的要求。
序 号 |
检测项目 |
技术要求 |
1 |
储油罐接地电阻 |
≤10Ω |
2 |
装卸点接地电阻 |
≤10Ω |
3 |
加油机接地电阻 |
≤4Ω |
4 |
加油机输油软管连接电阻 |
≤5Ω |
ETCR2000B钳表已通过防爆认证。其防爆标志为ExiaⅡBT3。防爆合格证号：CE032036。它可应用于相应的易燃易爆环境中。
（1）储油罐、装卸点接地电阻的测量

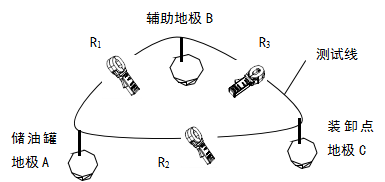

如上图，在加油站接地系统中，储油罐接地极A与加油机相连接，装卸点接地极C是一个独立的接地极。再找一个独立的接地极作为辅助接地极B（如自来水管等），按三点法用钳表分别测出R1、R2和R3。
则可计算出：
注：测R1时BC、AC间不能有导线连接。测R2、R3时类推。
（2）加油机接地电阻的测量
如上图，找一个与加油机接地极互相独立的接地极，如装卸点接地极等。用测试线将两点连接起来，用钳表测出读数RT。则可计算出：
其中: RT为钳表所测阻值。RC为装卸点接地电阻
（3）加油机输油软管连接电阻的测量:
用一根测试线将加油枪和加油机连接起来。用钳表测出读数RT。则可计算出：
其中: RT为钳表所测阻值。
RL为测试线的电阻。
第三章 注意事项及其他
3.1 测量接地电阻的注意事项
1. 用户有时会用ETCR2000和传统的电压电流法进行对比测试，并出现较大的差异，对此，我们敬请用户注意如下问题：
（1）用传统的电压电流法测试时是否解扣了（即是否把被测接地体从接地系统中分离出来了）。如果未解扣，那么所测量的接地电阻值是所有接地体接地电阻的并联值。
测量所有接地体接地电阻的并联值大概是没有什么意义的。因为我们测量接地电阻的目的是将它与有关标准所规定的一个允许值进行比较，以判定接地电阻是否合格。
例如：在GB50061-97 “66KV及以下架空电力线路设计规范”中所规定的接地电阻允许值是针对所谓“每基杆塔”而规定的。在标准的条文解释中明确指出：“每基杆塔的接地电阻，是指接地体与地线断开电气连接所测得的电阻值。如果接地体未断开与地线的电气连接，则所测得的接地电阻将是多基杆塔并联接地电阻”。
这个规定是相当明确的。
前已述及， 用ETCR2000系列钳表测量出的结果是每条支路的接地电阻，在接地线接触良好的情况下，它就是单个接地体的接地电阻。
十分明显，在这种情况下，用传统的电压电流法和ETCR2000系列钳表测试，它们的测量结果根本就没有可比性。被测对象既然不是同一的，测量结果的显著差异就是十分正常的了。
（2）用ETCR2000系列钳表所测得的接地电阻值是该接地支路的综合电阻。它包括该支路到公共接地线的接触电阻、引线电阻以及接地体电阻。而用传统的电压电流法在解扣的条件下，所测得的值仅仅是接地体电阻。
十分明显，前者的测量值要较后者大。差别的大小就反映了这条支路与公共接地线接触电阻的大小。
应该说明，国家标准中所规定的接地电阻是包括接地引线电阻的。在DL/T621-1997 “交流电气装置的接地”中的名词术语中有如下规定：“接地极或自然接地极的对地电阻和接地线电阻的总和，称为接地装置的接地电阻”。
这种规定同样十分明确。这是因为引线电阻和接地体接地电阻在防雷安全上来说是等效的。
2. 测量点的选择
在某些接地系统中，如下图所示，应选择一个正确的测量点进行测量，否则会得到不同的测量结果。
在A点测量时，所测的支路未形成回路，钳表显示“OLΩ”，应更换测量点。
在B点测量时，所测的支路是金属导体形成的回路，钳表显示“L 0.01Ω”或金属回路的电阻值，应更换测量点。
在C点测量时，所测的是该支路下的接地电阻值。
