华意电力是一家专业研发生产电缆故障测试仪的厂家,本公司生产的电缆故障测试仪在行业内都广受好评,以打造最具权威的“电缆故障测试“高压设备供应商而努力。
随着低压电缆在电网供电中的越来越广泛的使用,低压电缆的使用数量、长度有了很大的发展,随之故障也增多了。为了能提前预测低压电缆绝缘发展方向,低压电缆绝缘故障检测方法的研究应运而生,并且得到了很好的发展本文首先简述了低压电缆的研究现状和低压电缆绝缘故障类型及老化原因。随后,讨论低压电缆绝缘老化及其表现形式。在文章中,对低压电缆绝缘故障检测方法进行了归纳和总结,给出了各种检测方法的原理,并对各种测试方法的优缺点进行了比较分析,给出了种种测试方法的适用范围,以期为各种低压绝缘故障的检测系统方法选择提供了各种参考方法。用上述方法通过实验对电缆检测后,达到了预期检测的目的,对电缆的绝缘状态给出了总体的评评判。
电缆故障的类型
电缆故障有许多种,大致分为以下几种:
2.1.1 接地故障
电缆一芯或多芯对地故障。其中又可分为低阻接地或高阻接地。一般接地电阻在20-100欧。以下为低阻故障,以上为高阻故障。因使用的电桥和检流计灵敏度不同,对低阻与高阻的划分也往往不一致。原则上接地电阻较低,能直接用低压电桥进行测量的故障,称为低阻故障。须要进行烧穿或用高压电桥进行的故障,称为高阻接地。
2.1.2 短路故障
电缆两芯或三芯短路,或两芯、三芯短路接地。其中也可分为低阻短路或高阻短路故障,其划分原则与接地故障相同。
2.1.3断线故障
电缆一芯或多芯被故障电流烧断或受机械外力拉断,形成完全断线或不完全断线,其故障点对地的电阻也可分为高阻或低阻故障,一般以IMQ为分界限,小于1M为低阻。能较准确地测出电缆的电容,用电容量的大小来判断故障点可称为高阻断线故障[2]。 2.1.4闪络性故障
这类故障绝大多数在预防性试验中发生,并多出现在电缆中间接头和终端头。试验时绝缘被击穿,形成间隙性放电,当所加电压达到某一定值时,发生击穿,当电压降至某一值时,绝缘恢复而不发生击穿。有时在特殊条件下,绝缘击穿后又恢复正常,即使提高试验电压,也不再击穿,这种故障称为封闭性故障。以上两种现象均属于闪络性故障。
低压电缆绝缘电阻的测试方法
3.1.1 测试中电压与时间的选择
(1)测试电压:测试绝缘电阻时所施加的直流电压不能太高,否则会导致绝缘内部放电,既影响测试正确性又易造成绝缘损坏;也不能太低,以致影响测试的灵敏度和准确性。对于35kV及以下的电力电缆,一般最低电压不低于100V,最高电压不超过3000V。
(2)测试顺序:为了检查电缆在耐压试验过程中可能产生而并未暴露(即未击穿)的缺陷,因此绝缘电阻的测试应在耐压试验之后。
(3)测试中的读数时间:由于加上电压后,绝缘中存在着三种随时间而衰减的电流,因此理论上应该等这三种电流全部衰减完后,才读到导电电流(即泄漏电流)的数值,以计算绝缘电阻。但时间太长测试工作量大以及考虑到测量系统长时间的稳定性,因此在测试方法的标准中明确规定在接通电流后1分钟(即正到达1分钟时即读数)。1分钟读数既保证了非电导电流大部分己经消失,又使测试时间有了统一,使读数具有重复性和可比性,以及提高测试效率。
3.1.2 低压电缆绝缘电阻的测量
测量绝缘电阻的仪表被称为兆欧表,传统的有靠手摇动产生电压的摇表,随着数字技术的发展,出现了各种性能优良数字兆欧表。
如何快速准确的查找故障点,尽快恢复供电,是长期困扰我们的难题。针对低压电缆的特点和广大用户提出的建议以及华意电力对各个地方的实际使用情况等等因素的综合考虑,华意电力研究人员又成功开发出了低压电缆故障测试定位系统。

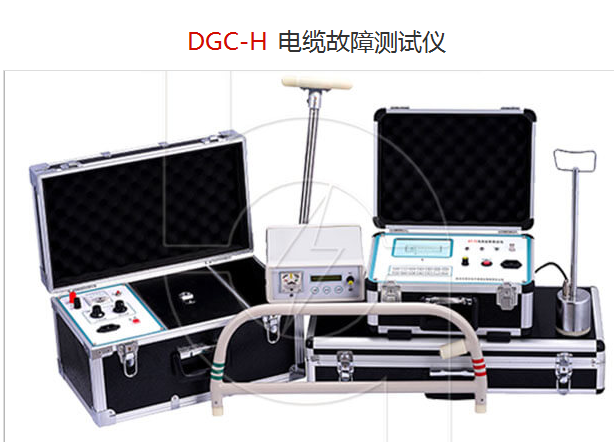

电缆故障测试系统包括测距仪和定位仪两部分。系统的测距仪是完全智能化、人性化的设计,它自动完成电缆故障点的测试,无须人工分析故障波形,直接报出故障点距离和故障性质。采用电池供电,方便野外工作,体积小,重量轻,携带方便,无须任何辅助设备。系统的电缆故障定位仪是针对直埋低压电缆的埋设路径,埋深及故障点位置进行同步定位测试的仪器。因为,它是采用电磁感应和跨步电压原理设计的低压电缆故障定位系统,它基本上满足了低压电缆故障测试的全部条件。这种测试系统比起以"冲闪法"为原理的电缆故障测试仪来说有许多优点:
⒈多种测试方法集于一身,相互验证结果,以确定故障点的唯一性。
⒉体积小、重量轻、单人轻松操作,没有辅助设备。
⒊采用电池供电,适宜野外工作,不用打火放电。
⒋电缆的路径查找(可以确定在30公分之间)、埋深探测、故障点定位同步完成,效率高。
⒌对故障点的确定,仪器有直观显示,不需要作波形分析。
⒍不受地下情况(如电缆的分叉、打捆、接头扭曲等)影响,像探地雷一样,点对点去查找故障点,定位误差在十几公分以内,相当准确。
⒎不受路面情况影响,如:地砖、绿化带、水泥路面等。
⒏测试现场安全,对测试者没有危险,对电缆没有二次损坏。
⒐价格低廉,一般用户都能接受。
我们知道低压电缆绝缘要求较低,同时运行过程中电流较大,出现故障后有明显的特征,具体归类如下:
第一类故障:整条电缆被烧断或某一相被烧断,此类故障造成配电柜上的电流继电器动作,电缆在故障处损坏相当严重。
第二类故障:电缆各相都短路,同样,此类故障造成配电柜上的电流继电器和电压继电器都动作,电缆在故障点损坏也很严重(可能是受外力引起的)。
第三类故障:电缆只有一相断路,电流继电器动作,故障点损伤较轻但表露较明显。可能是该相电流太大或者是由电缆质量造成。
第四类故障:电缆内部短路,外表看不出痕迹,此类故障一般是由于电缆质量造成的,比较少见。
低压电缆故障定位系统中的测距仪和定位仪结合使用能非常方便地完成测试。同时针对不同故障特征及电缆长度也可独立完成测试。
