  地下电缆故障定位测试发射脉冲和反射脉冲之间的距离就是测试端到故障点的距离。

  地下电缆故障定位原理

  地下电缆故障定位仪通过向地下管道发送出特定的电磁波信号，探测仪利用探头与磁力线地平面垂直相切时，收到的信号最小（几乎为零）的原理来测定埋地电缆的走向和深度。

  1、零值法（最小法）：将探头垂直于地面，在电缆正上方时，收到的信号最小（表头指示最小），这种探测方法就叫零值法。

  2、峰值法（最大法）：将探头平行于地面，并且与电缆走向垂直，在电缆正上方时收到信号最强（表头指示最大），这种探测方法就叫峰值法。

  3、探测深度：埋土深度测定原理，首先将探头垂直地面找到电缆正上方A处（在该处标下记号），然后将探头与地面成45 度倾角贴近地面垂直对准确无误电缆的走向，向一侧平移，再找到声音最小的位置B，，电缆中心为O，这样ABO为一等腰直角三角形，所以AB=AO，即为埋土深度。

  电缆识别方法

  1. 音频电缆识别法：

  给被测电缆施加音频信号，根据测试电缆所收到的音频信号的差异来判断那条是施加信号的电缆。一般，音频电缆识别法只是作为参考。

  2. 冲击脉冲电缆识别法：

  给被测电缆施加脉冲信号，根据测试电缆所收到的脉冲信号的方向差异来判断那条是施加信号的电缆。冲击脉冲电缆识别法抗干扰能力较强。

  电缆故障定位流程图

  对于现代化的生产和工作，便利、适用的工具的重要性是无可取代的。在电缆测试行业里一个优质的电缆故障测试仪可以减轻工作人员的劳动强度，提高工作效率。所以华意电力有鉴于此，在此小叙一下地下电缆故障查找仪的产品特点和购买时应遵从的原则。

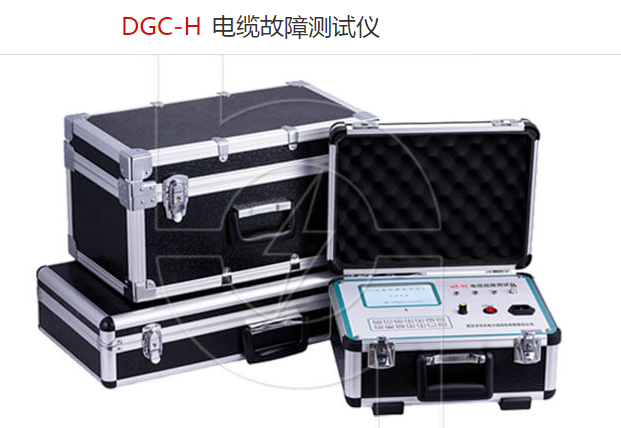

  地下电缆故障查找仪是由发射机和接收机及感应式探头、电位差式探测架等组成。仪器采用电磁感应方法对光缆电缆进行路由寻迹及埋深测试，采用电位差方法对光缆、电缆进行故障定位测试。适用于具有金属导体（线对、护层、屏蔽层）的各种光缆、电缆的路由、埋深及对地绝缘不良点的定位测试。它是邮电通信系统以及部队、铁路、矿山、油田、机场、航运等单位的线路故障专用测试仪。
  而作为一台优质的，可以给工作人员带来很多便利的电缆故障测试仪应该具有一下几大优势。

  第一，要求仪器智能化程度高。测试结果能自动显示在大屏幕液晶显示屏上，这样直观地判断故障，并配有菜单显示操作功能，无需对操作人员作专门的训练。就可以是他们轻易上手

  第二，具有波开及参数存储、调出功能。采用非易失性器件，关机后波形、数据不易失。

  第三，具有双踪显示功能。可将故障电缆的测试波形与正常波形进行对比，有利于对故障的进一步判断。

  第四，具有波形扩展比例功能。改变波形比例，可扩展波形进行精确测试。

  第五，控制测量光标，可自动沿线搜索，并在故障波形的拐点处自动停下。

  第六，可任意改变双光标的位置，直接显示故障点与测试点的直接距离或相对距离。

  第七，具有打印功能。将测试的结果打印存档。
  具有了以上几大优势，就可以称之为优质的电缆故障测试仪。那我们在购买是应该注重什么问题呢？
  常常看到这样的现象，用户常常咨询地下电缆故障查找仪的价格，而不关心仪器的性能、售后服务，最常见的要求是我要求能测一般故障的，并且价格最便宜的地下电缆故障查找仪，此种现象在代理商中尤为明显。大多用户选择仪器时的基本原则是：价格优先原则。既能够满足测试的基本要求后，以价格为优先考虑的条件。在选择通用仪器上这样选择是没有问题的，但在专业仪器的选购上坚持这样的原则就会出问题。”首先专业仪器销售量小，需专业的维护，而各地不可能都有办事处，这样维护及售后服务就需要大量的人力物力。这就存在一种现象，小公司或不负责的公司往往报价很低，而在低价中必然没有好的售后服务及技术支持。我们经常遇到客户抱怨买了某某厂家产品用不起来，要求厂家服务时，厂家要么提出高额服务费或根本不服务，这就往往造成了客户更大的损失，要么重新购买好的产品、要么凑合使用达不到购买时的初衷。低价产品在技术上必然是落后的甚至是淘汰的产品，与高价产品在性能上必然有本质的区别。低价产品在测试上只能满足部分功能。这就像汽车一样，奥迪与奥拓都是车，奥迪、奥拓在城市开都一样，可上了高速肯定不一样了，而地下电缆故障测试恰恰追求快速可靠。所以对于一个电缆测试行业的工作人员，还是不要贪图小便宜，不要选择质量不过关的电缆故障测试仪，从而影响自己的工作。
