充气式试验变压器
发布时间:2016-08-19 09:00:00
浏览次数:3329
华意电力是一家专业研发生产充气式试验变压器的厂家,本公司生产的充气式试验变压器在行业内都广受好评,以打造最具权威的“充充气式试验变压器“高压设备供应商而努力。
随着我国基础科学研究的进步,新材料,新工艺的应用,把新的介质六氟化硫气体推向了电力设备的应用领域。由于六氟化硫气体优良的绝缘性能和灭弧性能,及不燃性,使得它作为新的绝缘介质得到广泛的应用,这就有了充气式试验变压器。
经过多年的努力,研究成功了充气式试验变压器,本系列产品与传统的油浸式轻型试验变压器相比,重量上减轻了20%-60%(视电压及容量等级而定),而且无油污染,单台试验变压器的电压等级可达300KV。由于采用了新的生产工艺,产品的技术性能有较大的提高,特别适用于现场工作及频繁移动的工作条件下使用.

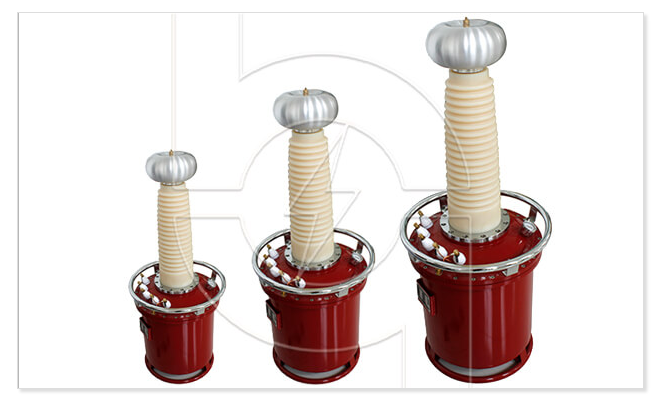

华意电力生产的YDQ系列充气式试验变压器
充气式试验变压器概述
充气式试验变压器是电力设备检测及预防性试验所必备的试验设备。随着我国电力工业的发展,对试验变压器的电压等级要求也越来越高,而传统的油浸式试验变压器,无论在体积上和重量上还是在性能上都越来越不能满足现场工作的要求。
随着我国基础科学研究的进步,新材料,新工艺的应用,把新的介质六氟化硫气体推向了电力设备的应用领域。由于六氟化硫气体优良的绝缘性能和灭弧性能,及不燃性,使得它作为新的绝缘介质得到广泛的应用。
经过多年的努力,研究成功了YDQ系列充气式交流试验变压器,YDQ系列产品与传统的油浸式轻型试验变压器相比,重量上减轻了20%-60%(视电压及容量等级而定),而且无油污染,单台充气式交流试验变压器的电压等级可达300KV。由于采用了新的生产工艺,产品的技术性能有较大的提高,特别适用于现场工作及频繁移动的工作条件下使用。
充气式试验变压器结构
1、YDQ系列产品其设计构思,材质选择及工艺流程都是全新的。因此不仅体积小、重量轻、外形美、而且各项技术指标都达到了DL/T848.2-2004标准要求。
2、YDQ系列产品采用优质冷轧DQ-151取向硅钢片叠成多级圆柱框形铁芯,在特制的高强度绝缘筒上用QZ型导线直接连续绕制高压塔式线圈。外壳是适形尺寸,内充入SF6气体。
3、YDQ(JZ)产品与YDQ产品的不同在于巧妙地将高压整流硅堆装在高压套之内通过短路杆的插入和抽出可变换YDQ是工频高压交流输出还是高压直流输出。
4、YDQ(C)产品与YDQ产品的不同在于套管内结构。
技术参数
电压等级 |
10kV~300kV |
容量范围 |
1~500KVA |
空载电流 |
<7% |
阻抗电压 |
<8% |
产品类型 |
交流、交直流、交流串级、交直流串级 |
主要产品规格
规格型号 |
容量(kVA) |
高压电压(kV) |
高压电流(mA) |
低压输入 |
变比(高/仪) |
温升℃ (30分钟) |
电压(V) |
电流(A) |
YDQ(Z)-1.5/50 |
1.5 |
50 |
30 |
200 |
7.5 |
500 |
10 |
YDQ(Z)-3/50 |
3 |
50 |
60 |
200 |
15 |
500 |
10 |
YDQ(Z)-5/50 |
5 |
50 |
100 |
200 |
25 |
500 |
10 |
YDQ(Z)-10/50 |
10 |
50 |
200 |
200 |
50 |
500 |
10 |
YDQ(Z)-20/50 |
20 |
50 |
400 |
400 |
52.6 |
500 |
10 |
YDQ(Z)-30/50 |
30 |
50 |
600 |
400 |
79 |
500 |
10 |
YDQ(Z)-50/50 |
50 |
50 |
1000 |
400 |
132 |
500 |
10 |
YDQ(Z)-5/100 |
5 |
100 |
50 |
200 |
25 |
1000 |
10 |
YDQ(Z)-10/100 |
10 |
100 |
100 |
200 |
50 |
1000 |
10 |
YDQ(Z)-20/100 |
20 |
100 |
200 |
400 |
52.6 |
1000 |
10 |
YDQ(Z)-30/100 |
30 |
100 |
300 |
400 |
79 |
1000 |
10 |
YDQ(Z)-50/100 |
50 |
100 |
500 |
400 |
132 |
1000 |
10 |
YDQ(Z)-20/150 |
20 |
150 |
133 |
400 |
52.6 |
1500 |
10 |
YDQ(Z)-30/150 |
30 |
150 |
200 |
400 |
79 |
1500 |
10 |
YDQ(Z)-50/150 |
50 |
150 |
333 |
400 |
132 |
1500 |
10 |
YDQ(Z)-100/150 |
100 |
150 |
667 |
400 |
263 |
1500 |
10 |
YDQ(Z)-50/200 |
50 |
200 |
250 |
400 |
395 |
2000 |
10 |
YDQ(Z)-100/200 |
100 |
200 |
500 |
400 |
526 |
2000 |
10 |
YDQ(Z)-150/200 |
150 |
200 |
750 |
400 |
397 |
2000 |
10 |
YDQ(Z)-200/200 |
200 |
200 |
1000 |
400 |
526 |
2000 |
10 |
YDQ(Z)-300/200 |
300 |
200 |
1500 |
400 |
790 |
2000 |
10 |
YDQ(Z)-50/300 |
50 |
300 |
167 |
400 |
132 |
3000 |
10 |
YDQ(Z)-100/300 |
100 |
300 |
333 |
400 |
263 |
3000 |
10 |
YDQ(Z)-150/300 |
150 |
300 |
500 |
400 |
395 |
3000 |
10 |
YDQ(Z)-200/300 |
200 |
300 |
667 |
400 |
526 |
3000 |
10 |
YDQ(Z)-300/300 |
300 |
300 |
1000 |
400 |
790 |
3000 |
10
|
