  随着发展对城市建设用地的迫切需求，电力行业普遍使用的高压架空线路逐渐体现出了种种弊端，首先，线路架设的走向和高度受到了建筑物的严重制约，对道路、建筑的安全距离也使得高压架空线路在人口建筑密集的城市中的施工和架设难度重重，虽然高压架空线路有其缺陷可视性以及缺陷处理简单等优点，但是高压电缆还是因其不可替代的优越性逐渐的替代高压架空线路走进了我们的城市中、担当起输送电能的重任。

  然而高压电缆的事故种类和事故原因是多种多样的,电缆故障查找仪能够准确判断故障性质并迅速找到故障点及时处理故障,这对保障生产的正常进行有着重大意义。

电缆故障查找仪技术指标

  1、可测试各种35KV以下不同电压等级、不同截面、不同介质及各种材质的电力电缆的各类故障，包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障。

  2、可测试铁路通信控制电缆、路灯电缆、机场信号电缆的各类故障。

  3、可测量长度已知的任何电缆中电波传播的速度。4、可测试电力电缆埋设路径及埋设深度。

电缆路径探测原理简介

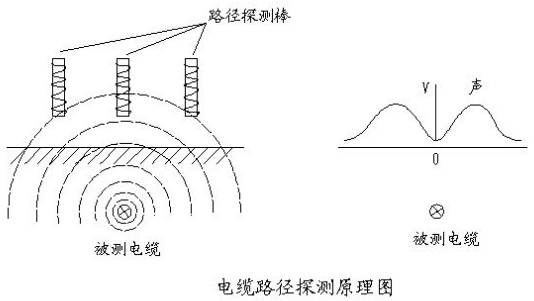

  电缆故障探测仪寻测电缆路径原理为：给被测试电缆加一电磁波信号，通过定点仪磁信号接收通道接收路径信号寻测电缆路径。根据电缆正上方地面接收电磁信号最小的特点，可以准确地找到电缆埋设位置。路径探测原理如图所示：

电缆故障查找仪测试步骤

  为顺利快速的解决电缆故障，测试电力电缆故障请遵循以下步骤：

  一、分析电缆故障性质，了解故障电缆的类型；不同性质的电缆故障要用不同的方法测试，而不同介质的电缆则有不同的测试速度。不同耐压等级的电缆则有不同的耐压要求。而被测试电缆的接头位置及最近是否在电缆上方施过工。这些在测试前都必须做到心中有数。

  二、用电缆仪主机的低压脉冲法测试电缆长度、校对电缆的电波传输速度；测试电缆全长可以让我们更加了解故障电缆的具体情况，可以判断是高阻还是低阻故障，可以判断固有的电波速度是否准确（准确的电波传输速度是提高测试精度的保证。当速度不准确时，可反算速度。）。这些都可以用低压脉冲测试法来解决。

  三、选择合适的测试方法，用电缆仪主机进行电缆故障粗测；对不同电缆故障要用不同的方法，低阻故障（开路、短路等）要用低压脉冲法测试；而高阻故障（泄漏、闪络等）则要用闪络法方法测试。选定方法后测出电缆故障的大致位置。选择合适的测试方法，用测试仪主机对电缆进行故障距离粗测。低阻故障用低压脉冲法测量，高阻故障用高压闪络法测量。
