充气式试验变压器的使用方法

一、 充气式试验变压器 的概述

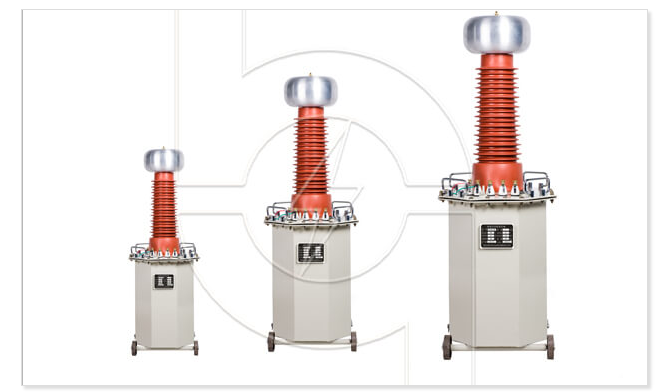

  YDQ 充气式试验变压器 是根据《试验变压器》标准，在油浸式试验变压器的基础上而设计生产的。SF6气体具有良好的电气绝缘性能及优异的灭弧性能，其耐压强度为同一压力下氮气的2.5倍，击穿电压的空气的2.5倍。在0.25MPa下与油的击穿电压相等，在0.45MPa压力下是油的击穿电压的2倍，是一种优于油的新一代超高压绝缘介质材料。该产品技术要求完全符合《ZBK-41006-89》标准，它是油浸式轻型 试验变压器 的换代产品。该产品具有体积小、重量轻、不受气候变化影响、电晕小、现场搬运无需静止可使用，使用寿命长、免维修等特点。适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电气元件、绝缘材料进行工频或直流高压下的绝缘强度试验。华意电力是一家专业研发生产充气式试验变压器的厂家，本公司生产的充气式试验变压器在行业内都广受好评，以打造最具权威的“充气式试验变压器“高压设备供应商而努力。

二、 充气式试验变压器 的使用方法

1、 接好工作线路，并良好接地。

2、 按照说明书先设定电压、电流整定值。

3、 升压按规程要求进行，其升压速度必须小于3000V/s。

4、 当电压升至试验电压时，应开始计时，到1分钟后，迅速降压到1/3试验电压以下时，方能切断电源。

5、 再升压或耐压试验过程中，如发现以下不正常情况时，应立即降压，切断电源，停止试验并查明原因。

⑴  电压表指针摆动(或数字跳动)很大

⑵  电流表直线上升

⑶  被试品内有不正常的声音

6、 第9项系压力阀及压力表，为长期关闭状态。每6个月开阀一次，以检查SF6压力，应不小于0.4MPa(检查压力后立即关闭阀门)，低于0.4MPa时应加SF6气体，以增加气绝缘。

7、 耐压实验前后应测量被试设备的绝缘电阻，检查绝缘情况。

8、 操作必须严格执行国家有关标准和操作规程，可参照GB311-83《高压输变设备的绝缘配合、高压试验技术》、《电气设备预防性试验规程》等。

三、 充气式试验变压器 的配套产品

1、 操作系统

XCJH系列操作箱：容量：1～5kVA，输入电压：0.22kV

HTC、HTDC系列操作台：容量：10～300kVA，输入电压：0.22、0.38kV

2、 保护式数字微安表 QSA

3、 阻容式交直流分压器 FRC—50、100、150、200kV

4、 高压直流放电棒 FZ—70、140、210kV

5、 高压硅堆 2DL—150、300、450kV

6、 绝缘支架 50、100、200、300kV

7、 高压滤波电容 0.01μF～0.1μF，40～100kV

8、 均压球

9、 保护球隙 Q—50、100、150、200、250、500

10、标准试油杯 400ml

11、介质油杯

12、折叠式小推车 150、300型

13、水电阻

14、高压验电器 10、35kV

15、高压定相器 10、35、110、220kV

16、各种万用表、兆欧表及测试线

四、 充气式试验变压器 的使用注意事项

1、 当试验变压器长期不使用时，应放置于通风、干燥、无阳光直射的地方。

2、 该产品不允许在高于45℃的温度下长期存放、使用、放气。

3、 运输搬运途中不得重力冲击。

4、 产品紧固件及压力阀、压力表不得擅自松动。
