 华意电力是一家专业研发生产电缆故障测试仪的厂家，本公司生产的电缆故障测试仪在行业内都广受好评，以打造最具权威的“电缆故障测试“高压设备供应商而努力。

  近几年来，为美化城市和净化环境，路灯电缆得到了广泛应用。与架空线路相比，其供电可靠，不会因雷击、风害、飞行物等外界影响而造成断线、短路、接地等故障，机械碰撞的机会也较少，且不用电杆、不占用地面和空间面积，同事敷设地下电缆有利于人身安全。可是，电缆发生故障时，情况较复杂，寻找和处理故障困难，未解决地下电缆故障问题，华意电力研发出一款电缆故障测试仪。

  路灯电缆故障测试系统是一套综合性的电缆故障检测设备。用于电力电缆开路、短路、接地、低阻、高阻闪络性及高阻泄漏性故障的测试，以及同轴通信电缆和市话电缆的开路、短路故障的精确测试。还可以测试电缆路径、埋深，以及电波测速，核定电缆长度等，并可建立电缆档案以便日常维护管理。

  路灯电缆故障测试仪主要特点

  1、功能齐全，测试故障安全、迅速、准确。仪器采用低压脉冲法和高压闪络法进行探测，可测试电缆的各种故障，对电力电缆的闪络及高阻故障无需烧穿而直接测试。如配备声点仪，可准确测定故障点的位置

  2、测试精度高。仪器采用高速数据采样技术，读取分辨率1m。智能化程度高。测试结果以小型及数据自动显示在大屏幕液晶显示屏上，判断故障直观。并配有菜单显示操作功能，无需对操作人员作专门的训练。

  3、具有波开及参数存储、调出功能。采用非易失性器件，关机后波形、数据不易失。

  4、具有双踪显示功能。可将故障电缆的测试波形与正常波形进行对比，有利于对故障的进一步判断。

  5、具有波形扩展比例功能。改变波形比例，可扩展波形进行精确测试。

  6、控制测量光标，可自动沿线搜索，并在故障波形的拐点处自动停下。

  7、可任意改变双光标的位置，直接显示故障点与测试点的直接距离或相对距离。

  8、具有打印功能。将测试的结果打印存档。

  路灯电缆故障测寻必须遵循安全、便捷、准确的原则。我们要综合运用各种方法来优化检测方案。在查找电缆故障时，可以通过一些直观的方法，比如查看现场有没有施工；电缆所在路面有没有沉降；电缆井、路灯检修门有没有冒黑现象等等，往往可以在运用仪器之前就发现故障点。除了以上几种检测方法外，还有很多如测声法、电桥法等等，通过大体确认了档距，再精确确认故障点，这样可以快速进行故障处理，恢复路灯运行，提高路灯检修的效率。

  路灯电缆故障测试仪系统，其设计新颖独特，操作极为简单，便携式，体积小，自带电池，适合野外无220V电源工作。对路灯电缆最容易出现的短路，断路，接地故障快速诊断，精确定点，没有误差，是目前国内唯一针对路灯电缆故障而生产的故障测试仪。

  近几年，我国各大中城市都在实施城市亮化工程，使我们城市的夜空绚丽多姿，但市政建设及其它路面施工又时常对地埋电缆造成损伤，而路面的硬化和绿化又使我们不便大面积地开挖来寻找故障点，所以路灯部门急需一种简单、实用、便携、能快速确定故障点位置的故障测试仪器。有一些路灯部门纷纷购买了国内外一些公司生产的电缆故障测试仪，但实际使用过程中实用性太差，太复杂，工人都不会用，也不想用，从而使其长期闲置。这是由于该种仪器本身的缺陷造成的，归纳起来有以下几点：
　　1.该电缆仪由测距和定点两部份组成，适合对一条无负载的电缆进行故障点测试。但路灯电缆每几十米有接头、灯具、启动器，而且往往还有分叉，这些客观因素的干扰，使以分析波形为基础的测距（故障点距离）无法完成（除非将电缆分叉和保险全部脱开，这显然不合实际）。
　　2.波形分析难，由于现场干扰，仪器反应的实际故障波形往往和实验室及说明书上的标准波形有很大出入，工人没有一定经验很难准确判别。
　　3.故障点测距完成后，对故障点精确定点时，要对故障电缆加高压冲击，迫使其故障点放电，人在电缆上方戴上耳机，在地面通过分辨放电声音大小来判定故障点，但由于环境噪音太大，往往人的耳朵无法区分出放电声和噪音。
　　4.定点时需将整条线路保险解开，否则上万伏电压会损坏灯具等负载。
　　5.路灯用电缆对绝缘要求较低，换句话说就是灯只要能正常发光，一般谁也不会去考虑电缆绝缘的好与坏，这是路灯用电缆发生故障时烧毁比较严重的原因。而定点时电缆加上万伏电压会对电缆的次要故障点（不影响供电）造成击穿，对电缆造成进一步损坏，故障率反而大大上升，减少电缆使用寿命。
　　6.该仪器从测距到寻找电缆路径、以及故障定点，需有调压器、电容器、高压PT、球隙、定点仪等十几种辅助设备和配件分别完成，总重量大约50～60公斤，需要多人操作，使用过于复杂。同时需对电缆加上万伏高压，具有一定危险。
　　7.使用时需220V交流电源，而这在现场往往不便实现。
　　8.该仪器还有原理上的缺馅如：因仪器本身有测试盲区，故障点到测试端小于30米时，就无法测出故障点距离（而两个灯杆之间最多只有50米）。
　　综上所述，该仪器只适合供用电企业的高低压电源电缆，而不适合路灯用电缆使用。因路灯电缆在使用程中有如下特点：
　　1.路径明确，一般无须查找路径。
　　2.电缆在灯杆处有接头，这样可将故障点很容易地确定在两个灯杆之间。实际上，路灯维护者真正需要的是一种能在几十米范围内对故障电缆进行精确定点的仪器。根本无需对故障点的远近进行测量。
　　3.路灯电缆对绝缘要求较低，发生故障后，故障特征十分明显，凭经验都可判定故障点大致范围。
　　综上所述，在实际查找路灯电缆故障时需要的是一种操作简单、方便携带、使用时无需220V电源、价格便宜、能在几十米长故障电缆上对故障点进行精确定位、实用性强、工具型的仪器，针对这种需求华意电力自主开发了“路灯电缆故障测试仪”，推入市场两年来，深受广大路灯管理部门的认可，同时反映该仪器有以下特点：
　　一、体积小、重量轻、单人轻松操作。
　　二、电池供电，无需220V电源。
　　三、电缆路径查找，埋深，故障点定位同步完成，效率高。
　　四、故障点在前在后，指针、液晶界面双重直观显示，不受外界干扰。

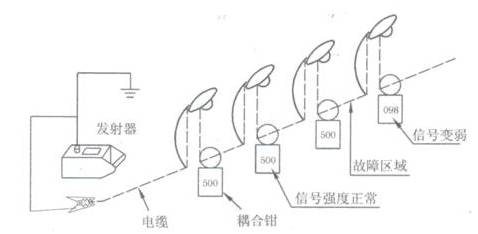

　　五、不受电缆地下情况（如分叉、打捆、接头扭曲）影响，像探地雷一样，点对点去查找故障点，误差以厘米计。
　　六、不受地面情况影响，如：地砖、柏油路面、水泥面、穿管地段等，是完全针对路灯部门使用的仪器。
　　七、测试时无需解除灯杆内零线及负载小线，可直接测试。
