交流耐压试验往往能发现一些绝缘预防性试验所不能发现的变压器缺陷与故障，同时交流耐压试验也是最能直接考验运行中变压器绝缘性能的电气试验方法，因此对变压器进行交流耐压试验有着至关重要的意义。
试验的方法
交流耐压试验通常包括工频耐压与感应耐压2种，这2种耐压试验能分别考核变压器的各种绝缘性能。工频耐压试验是变压器试验项目中极为关键的一项，是用来考核主绝缘强度的主要方法。它能发现变压器的局部缺陷，当变压器绕组或绝缘有破损、受潮以及脏污等情况时，在工频耐压试验中会出现一场现象，从而能及时发现变压器的缺陷及问题，避免变压器在运行中可能发生的故障。
工频耐压试验是用高于运行中可能遇到的过电压值得工频电压对变压器等试品进行耐压试验，同时还要保持一定的时间。选取适当的试验电压值是工频耐压试验的关键问题，因为一方面要求能保证变压器具有一定的绝缘水平，同时还要考虑不能因为试验电压过高致使变压器的绝缘受到不应有的破坏。试验升压方式一般来说常用的有两种，一是使用试验变压器，调压器等直接升压；另一种是利用串联谐振来对一些大容量的变压器进行升压。感应耐压试验是变压器试验中另一个极其重要的项目，工频耐压试验只考核了变压器的主绝缘，即高、低压绕组间和绕组对铁心，外壳间的绝缘性能，而对于绕组的匝间和层间的绝缘，即纵绝缘检查不到。
感应耐压试验就是认为的给变压器施加比额定电压高一定倍数的电压，用于考查变压器的纵绝缘。试验通常在低压侧绕组上施加2-4倍额定频率，2倍的额定电压，高压侧绕组烤炉。在不具备倍频电源的情况下，也可用工频1.3倍额定电压进行试验。
现场常用3倍额定频率电压进行感应耐压试验，即将三台单相或一台三相变压器，原边接成星形，次边接成开口三角形，再在变压器星形侧加上对称的三相正弦波电源，一次在开口三角侧产生3倍额定频率电压的输出。
交流耐压试验时加至试验标准电压后的持续时间，通常为1min。升压必须从零开始，不能进行冲击合闸。在75%试验电压以前，生涯速度可以自行选择，从75%电压开会应该均匀升压，以每秒月2%试验电压的速率升压。耐压试验后，迅速均匀降压到零，然后切断电源。
变压器交流耐压试验主要用于考核其主绝缘状况，试验时应将被试绕组短接加压，非被试绕组短接接地吗，以防组局部电位升高，损伤绝缘。由于对变压器交流耐压试验所施加的电压较高，现场试验接线时要求设备间连接线，设备外壳接地、非被试绕组接地线必须保证连接良好可靠，且所有试验接地线应不在同一处接地。对高电压大容量设备进行交流耐压试验时，因电容引起端部电压升高，其值应详细计算，不能盲目估算。此外，进行交流耐压试验时，应该直接在被试设备的加压段进行电压测量。最为重要的是一定要严格执行规程。在做到严格考核变压器绝缘性能的同时，更要保证试验设备与操作人员的安全。
XZB-135kVA/108kV变频串联谐振试验装置试验报告
1．产品名称及主要技术参数
1.1产品名称
XZB-135kVA/108kV变频串联谐振试验装置
1.2主要技术参数
额定总容量：135kVA
额定频率：30~300Hz
额定电压：108kV;
固定电抗器电感量：100H
制造日期：2015.03
1.3成套装置组成
1.3.1 DK-33.75kVA/27kV高压电抗器 4台
1.3.2 JLB-7.5kVA/1.5/3/6kV/0.4kV激励变压器 1台
1.3.3 BPXZ-F-7.5kW/220/380V变频电源 1台
1.3.4 FR-100kV/1000pF电容分压器 1台
1.3.5 配线若干（见装箱清单）
2．试验设备
BBC-V型变压组别变比测试仪
兆欧表（2500V，2500MΩ）
UT2004型数字万用表
QJ23型直流单臂电桥
3．试验环境
温度：7℃ 湿度：75％RH
4．试验标准依据
GB10229-77 《电抗器》
GB1094 《电力变压器》
GB50150-2006 《电气装置安装工程电气设备交接试验标准》
DL/T 596-1996 《电力设备预防性试验规程》
GB1094.1-GB1094.6-96 《外壳防护等级》
GB2900 《电工名词术语》
GB/T16927.1~2-1997 《高电压试验技术》

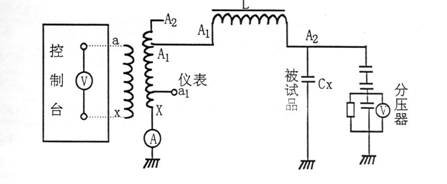

5．试验原理接线图
6．试验数据
6.1成套装置调频调谐特性
6.1.四台电抗器串联试验特性
电容量（nF） |
激励电压（V） |
频率
(Hz)
|
电抗器输出电流（A） |
电抗器输出电压（kV） |
品质因数（Q） |
噪音（dB） |
结果 |
1 |
2062 |
233.69 |
0.29 |
108.72 |
52 |
30 |
合格 |
7．DK-33.75KVA/27KV 高压电抗（4台)
7.1产品技术参数
额定容量：33.75kVA 额定电压：27kV
额定电流:1.25A 额定频率：30~300Hz
电感值：100H±5％ 制造日期：2015.03
产品编号：1511306K1，1511306K2，1511306K3，1511306K4
7.2试验环境条件
温度：7℃ 湿度：75％RH

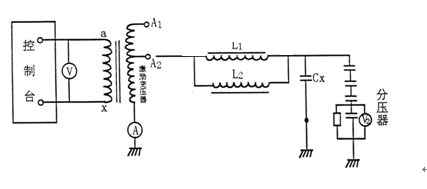

7.3试验原理接线图
7.4试验数据
7.4.1外观检查
检查要求 |
检查情况 |
检查结论 |
涂漆或喷塑保护，保护层光亮无漏喷点，无锈斑 |
涂漆或喷塑保护，保护层光亮无漏喷点，无锈斑 |
合格 |
外表面应无明显凸凹变形现象 |
外表面应无明显凸凹变形现象 |
合格 |
接线端标志清晰，无漏挂、错挂 |
接线端标志清晰，无漏挂、错挂 |
合格 |
7.4.2结构检查
检查要求 |
检查情况 |
检查结论 |
所属类别：绝缘筒式 |
无气囊 |
合格 |
应有可靠的接线，接线处有明显的接地符号或标明接地字样 |
有 |
合格 |
应有供搬运用的槽 |
有 |
合格 |
7.4.3绕组直流电阻测量
序号 |
被试绕组 |
电阻（Ω） |
1511306K1 |
A-X |
560 |
1511306K2 |
A-X |
566 |
1511306K3 |
A-X |
563 |
1511306K4 |
A-X |
565 |
7.4.4电感值测量
序号 |
要求值
（H）
|
试验电压（V） |
试验电流
（A）
|
电感量实测值（H） |
1511306K1 |
100±5％ |
10000 |
0.31 |
100.3 |
1511306K2 |
100±5％ |
10000 |
0.31 |
100.7 |
1511306K3 |
100±5％ |
10000 |
0.31 |
100.5 |
1511306K4 |
100±5％ |
10000 |
0.31 |
100.3 |
7.4.5外施耐压试验
序号 |
要求值（KV） |
外施耐压试验值 |
持续时间 |
试验结果 |
1511306K1 |
27kV |
29.7kV |
60s |
合格 |
1511306K2 |
27kV |
29.7kV |
60s |
合格 |
1511306K3 |
27kV |
29.7kV |
60s |
合格 |
1511306K4 |
27kV |
29.7kV |
60s |
合格 |
7.4.6调频谐振感应耐压试验和品质因数测量及噪音测量
序号 |
激励电压 |
电抗器输出电压 |
输出电流 |
谐振频率（Hz） |
品质因素 |
噪音 |
备注 |
1511306K1 |
400V |
30.43kV |
0.35A |
132.30 |
76 |
35dB |
耐压1分钟合格
|
1511306K2 |
420V |
30.88kV |
0.35A |
133.00 |
73 |
35dB |
1511306K3 |
400V |
30.13kV |
0.35A |
133.69 |
75 |
35dB |
1511306K4 |
400V |
30.74kV |
0.35A |
133.59 |
76 |
35dB |
7.5结论
以上各项试验符合标准
该高压电抗试验合格
8．JLB-7.5kVA/1.5/3/6kV/0.4kV激励变压器
8.1产品技术参数
额定容量：7.5kVA 额定输入电压：400V
额定输入电流：18.75A 额定输出电压：1.5/3/6kV
额定输出电:5/2.5/1.25A 额定频率:30~300Hz 制造日期：2015.03 产品编号1511306J
8.2试验环境条件
温度7℃ 湿度75％RH

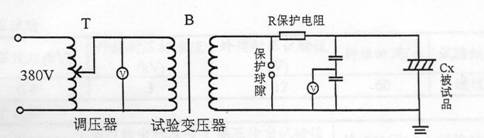

8.3试验原理接线图
8.4试验数据
8.4.1外观检查
检查要求 |
检查情况 |
检查结论 |
涂漆或喷塑保护，保护层光亮无漏喷点、无锈斑 |
符合要求 |
合格 |
外表面应无明显凸凹变开现象 |
符合要求 |
合格 |
接线端标电清晰、无漏挂、错挂 |
符合要求 |
合格 |
8.4.2结构检查
检查要求 |
检查情况 |
检查结论 |
应有可靠的接地螺栓、接地处有明显的接地符号或标明接地字样 |
有 |
合格 |
8.4.3电压比测量
被测线圈 |
实测值 |
标准值 |
相对误差 |
高压/低压A1X/aX |
3.755 |
3.75 |
0.13% |
高压/低压A2X/aX |
7.55 |
7.5 |
0.6% |
高压/低压A3X/aX |
15.03 |
15 |
0.2% |
8.4.4绕组联结组别试验
名称 |
要求 |
测量情况 |
绕组联结组别 |
1/1-0 |
1/1-0 |
8.4.5绕组直流电阻测量
高压线圈（Ω） |
低压线圈（Ω） |
仪表线圈（Ω） |
1.5kV绕组8.1 |
0.6 |
|
3kV绕组51 |
|
|
6kV绕组131 |
|
|
8.4.6绝缘电阻测量
部位 |
标准值（MΩ） |
实测值（MΩ） |
高→低及地 |
≥1000 |
2500 |
低→高及地 |
≥1000 |
2500 |
8.4.7外施耐压试验
低压绕组（kV） |
外施耐压标准值（kV） |
外施耐压试验值（kV） |
持续时间（s） |
试验结果 |
0.4 |
5 |
5 |
60 |
通过 |
8.4.8感应耐压试验
低压绕组（V） |
高压输出标准值（kV） |
高压输出试验值（kV） |
持续时间（s） |
试验结果 |
520 |
7.8 |
7.83 |
60 |
通过 |
8.4.9空载试验
8.4.9.1空载电流测量
输入电压（V） |
空载电流（A） |
空载电流标准值 |
空载电流百分值 |
400 |
0.4 |
I0≤13％ |
2.13％ |
8.4.9.2空载损耗测量
输入电压主（V） |
空载损耗实测值（W） |
400 |
160 |
8.4.10负载试验
8.4.10.1阻抗电压试验
负载电流（A） |
阻抗电压（V） |
阻抗电压标准值 |
阻抗电压百分值 |
18.75 |
16.7 |
3.6％≤Uk≤13.2% |
4.19% |
9. BPXZ-F-7.5kW/220/380V变频电源
额定容量：7.5kW 相数：单/三相
额定输入电压： 220V ;380V 输出电压范围：0～400V
额定输入电流：18.75A 额定输出电流：18.75A
输入频率：50Hz 输出频率:30~300Hz
制造日期：2015.03 出厂编号：1511306B
9.1外观检查
表面无划伤，坚固件安装牢固，过线整齐。
9.2绝缘电阻
整个低压回路对地绝缘电阻75MΩ
9.3个电试验
整个低压回路承受交流正弦电压2500V，1分钟 正常
9.4接地电阻
接地电阻0.05Ω
9.5操作性能
a）高灵敏电子过压保护功能正常
b) 过流保护动作正常
c）频率及电压调节功能正常
d）急停和复位正常
f）信号采集正常
10、FR-100kV/1000pF电容分压器
试验数据:
标准电压 |
20(kV) |
40(kV) |
60(kV) |
80(kV) |
100(kV) |
实测电压 |
20.05 |
40.35 |
60.45 |
80.3 |
100.5 |
误差% |
0.24 |
0.86 |
0.74 |
0.37 |
0.49 |
额定电压：100kV 出厂编号:1511306D
精 度:1.5 工作频率:30~300Hz
出厂日期:2015.03 分压比：1500：1
11．结论
整套装置通过本身耐压试验合格准予出厂
