针对目前 GIS(SF 6 封闭组合电器的简称)设备进行耐压试验的现状，提出了一种采用补偿电抗器和 SF 6 绝缘技术优化设计的新型的用于 1100kV GIS 耐压试验及局放测试系统，经试验测试新系统的自身局放，本文介绍了 1100kV变电站 1100kV GIS 交流耐压试验方法、加压程序、试验结果、注意事项等内容。
主回路绝缘试验
GIS 主回路绝缘试验主要包括老练试验、交流耐压试验和局部放电检测，其中局部放电检测作为后备试验项目，测试结果也可以作为原始数据存档，以备比对查询。老炼及交流耐压试验采用变频谐振装置进行，局部放电试验采用超声波检测和甚高频检测，局部放电试验与交流耐压试验同时进行。
试验目的
老炼试验可以将 GIS 内部由于装配或现场安装过程中产生的导电微粒或非导电微粒通过施加一定的电压使微粒移动到低场强区或烧蚀掉，达到“净化”试品的目的。
交流电压耐受试验可以检出 GIS 设备由于运输过程中发生冲撞、安装过程中操作不当或工艺把关不严导致的机械和绝缘缺陷。
试验接线
试验电压从 GIS 的出线套管处施加，规定的试验电压应施加到每相导体和外壳之间，每次一相，其他的导体应与接地的外壳相连。每个部件都至少加一次试验电压。在制定试验方案时，同时要注意尽可能减少固体绝缘重复承受试验电压的次数。若试品电容量过大导致试验电流超过试验设备容量时可以通过串间的断路器分两段进行交流耐压试验，分别从 GIS 的进、出线套管处施加电压。

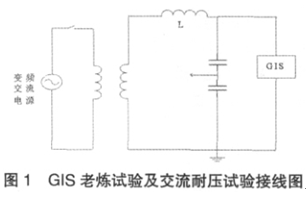

试验原理接线如图 1。
注意事项
①将气体绝缘金属封闭开关设备与架空线、电力变压器、电抗器、电容式电压互感器、柱式避雷器、罐式避雷器等连接设备隔开，并保持足够绝缘距离；
②被试 SF6 断路器或 GIS 在其它试验完成并试验合格后进行交流耐压试验；
③被试 GIS 中电流互感器二次短路接地；
④被试 GIS 中电压互感器、避雷器拆除；
⑤六氟化硫气体压力在额定气压；
⑥被试 GIS 中被试段内的所有隔离开关合闸、接地开关分闸，将非被试段内的接地开关合闸；
⑦变更接线或试验结束时，应首先将加压设备的调压器回零，然后断开电源侧刀闸，并在试品和加压设备的输出端放电接地；
⑧试验前应测量试品绝缘电阻，确保试品绝缘良好；
⑨进行局部放电检测时，应做好措施，防止外壳感应电压对人员、设备的伤害。
试验设备定置
为了方便试验设备的布置、保证空间距离足够大，利于试验人员操作和试验设备的安全、便于试验接线线路的连接以及将试验对施工工作的影响降低到最小程度，根据变电站 GIS 系统安装的实际情况，初步确定了 GIS主回路绝缘试验设备及操作系统摆放位置在 GIS 变压器出线套管外侧。
一、交流耐压试验目的
变压器交流耐压试验是对被试变压器绕组连同套管一起，施加超过额定电压一定倍数的正弦工频交流试验电压，持续时间为1min的试验。其目的是，利用高于额定电压一定倍数的试验电压代替大气过电压和内部过电压来考核变压器的绝缘性能。它是鉴定变压器绝缘强度最有效的办法，也是保证变压器安全运行，避免发生绝缘事故的重要实验项目，进行交流耐压试验可以发现变压器主绝缘受潮和集中性缺陷，如绕组主绝缘开裂，绕组松动位移、引线绝缘距离不够，绝缘上附着污物等缺陷。交流耐压试验在绝缘试验中属于破坏性试验，它必须在其他非破坏性试验（如绝缘电阻及吸收比试验、直流泄露试验、介质损失校正切及绝缘油试验）合格后才能进行此项试验。此试验合格后，变压器才能投入运行。交流耐压试验是一项关键的试验，所以预防性试验规程中规定变压器为10kV及以下的在1~5年、66kV及以下的在大修后、更换绕组后和必要时都要进行交流耐压试验。
二、试验方法
（一）试验接线
35kV以下的中小型电力变压器外施交流耐压试验接线。对各项绕组都应进行试验，试验时应将各相绕组的引出线短接在一起，中性点有引出线的，引出线也应与三相一起短接。
（二）试验电压
交接试验标准规定，容量为8000kV以下，绕组额定电压110kV以下的变压器，应按该标准附录一所列试验电压标准进行交流耐压试验。
预防性试验规程规定：油浸变压器试验电压值详见该规程表（定期试验按部分更换绕组电压值）。干式变压器全部更换绕组时按出厂试验电压值；部分更换绕组和定期试验时，按出厂试验电压值的0.85倍。
（三）注意事项
除一般交流耐压试验注意事项外，根据变压器的特点还应注意以下几点：
1）试验变压器必须装设过流保护跳闸装置。
2）三相变压器的交流耐压试验不必分相进行。但必须将统一绕组的三相所有引出线均短接后再进行试验，否则不仅将影响试验电压的准确性，甚至可能危害变压器的主绝缘。
3）预防性试验规程指出，66kV以下的全绝缘变压器，现场条件不具备时，可只进行外施工频耐压试验。
4）中性点绝缘较其他部分弱的或者是分级绝缘的电力变压器，不能采用上述外施交流耐压试验，而应采用1.3倍额定电压的感应耐压试验。
5）必须在充满合格油静止一定时间后经行试验。
6）电压等级为35kV的中、小容量变压器，允许在试验变压器的低压侧测量试验电压，而对容量较大的电力变压器，为了使测量准确可靠，应利用电压互感器或静电电压表，在高压侧直接测量试验电压。
7）试验中如有放电或击穿发生时，应立即降低电压，切断电源，以免扩大故障。
