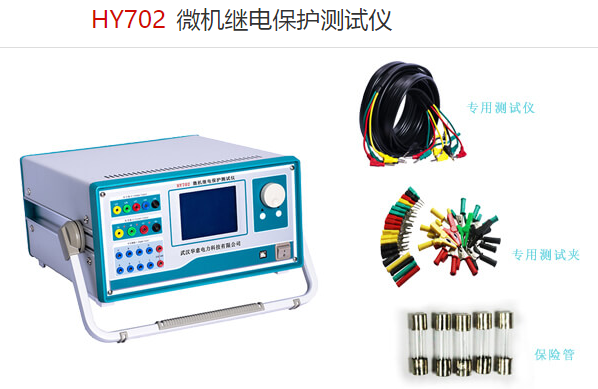

微机继电器保护测试仪|华意电力

  华意电力是一家专业研发生产微机继电保护测试仪的厂家，本公司生产的微机继电保护测试仪在行业内都广受好评，以打造最具权威的“微机继电保护测试仪“高压设备供应商而努力。

微机继电保护装置特点

 1. 调试维护方便

  在微机保护应用之前，整流型或晶体管型继电保护装置的调试工作量很大，原因是这类保护装置都是布线逻辑的，保护的功能完全依赖硬件来实现。微机保护则不同，除了硬件外，各种复杂的功能均由相应的软件(程序)来实现。

2. 高可靠性

  微机保护可对其硬件和软件连续自检，有极强的综合分析和判断能力。它能够自动检测出其自身硬件的异常，并配合多重化措施，可以有效地防止拒动；同时，软件也具有自检功能，对输入的数据进行校错和纠错，即自动地识别和排除干扰，因此可靠性很高。目前，国内设计与制造的微机保护均按照国际标准的电磁兼容试验(EMC，Electromagnetic Compatibility)来考核，进一步保证了装置的可靠性。

3. 易于获得附加功能

  传统保护装置的功能单一，仅限于保护功能，而微机保护装置除了提供传统保护功能外，还可以提供一些附加功能。例如，保护动作时间和各部分的动作顺序记录，故障类型和相别及故障前后电压和电流的波形记录等。对于线路保护，还可以提供故障点的位置(测距)，这将有助于运行部门对事故的分析和处理。

4. 灵活性

  由于微机保护的特性主要由软件决定，因此替换或改变软件就可以改变保护的特性和功能，且软件可实现自适应性，依靠运行状态自动改变整定值和特性，从而可灵活地适应电力系统运行方式的变化。

5. 改善保护性能

  由于微机的应用，可以采用一些新原理，解决一些传统保护难以解决的问题。例如，利用模糊识别原理判断振荡过程中的短路故障，对接地距离保护的允许过渡电阻的能力，大型变压器差动保护如何识别励磁涌流和内部故障，采用自适应原理改善保护的性能等。

6. 简便化、网络化

  微机保护装置本身消耗功率低，降低了对电流、电压互感器的要求，而正在研究的数字式电流、电压互感器更易于实现与微机保护的接口。同时，微机保护具有完善的网络通信能力，可适应无人或少人值守的自动化变电站。

开/ 关机步骤

一、 开机步骤

  1、首先将测试仪电源线插入 AC220V 电源插座上，开启主机电源，工控机启动 Windows XP 操作系统，启动完毕后，主机自动进入测试仪软件主界面。

  2、然后开启功放电源开关，接好电流、电压回路，有必要也要接好开入量，选择相应软件模块进行试验。

注意事项：

  ①当连接电流回路时，可能会出现打火现象，这是正常的，不必担心。电流回路有 20V 左右的直流电压。当回路短接后，此电压自动消失。如果想不出现打火现象，可关闭功放电源开关，再接电流回路的线，接好以后再开启功放电源开关，这样就可避免出现打火现象。

  ②检查接线是否正确。当电流开路指示灯亮起红灯时，说明该相电流回路接线有误；当电压短路指示灯亮起红灯时，说明该相电压回路接线有误。电压短路指示灯是不能自行恢复正常的。当电压回路排除故障后，应关闭功放电源，暂停 20 秒后再开启功放电源，这时，电压短路灯没有亮起红灯，则说明接线正确。

二、 关机步骤

  1、首先关闭功放电源开关。

  2、然后关闭测试软件菜单。在【开始】栏里点击【关机】，当 Windows 操作系统提示【可以安全关机了】后，再关闭主机电源，并拨下相关测试连接线，最后将仪器装入包装箱。

软件安装及驱动安装

1、软件安装

  每台装置出厂时都配有软件光盘一张，上面包含三个文件夹，分别为：【SETUP.EXE】、【驱动】和【使用说明书】。工控机出厂前已装好了应用软件和 USB 驱动，所配笔记本电脑也已安装好上述程序，如用户要重新安装，可直接双击【SETUP.EXE】文件，按提示操作，程序将自动完成安装。

2、驱动安装

  插入 USB 线，电脑自动检测到新的 USB 设备，选择指定目录安装，进入浏览，找到驱动程序的位置，单击确定就可进行自动安装，安装完毕后，屏幕右下方会弹出类似 U 盘的标记，移动鼠标到这个位置可查看详细信息，屏幕会显示 USB FOR DSP 字样，表示驱动安装成功，可以使用了。如工控机要重新安装程序，可将光盘上的文件拷贝到 U 盘上，将 U 盘插入工控机的 USB1 口，在 U 盘上进行上述安装操作即可。（详细操作请参见附录 A）

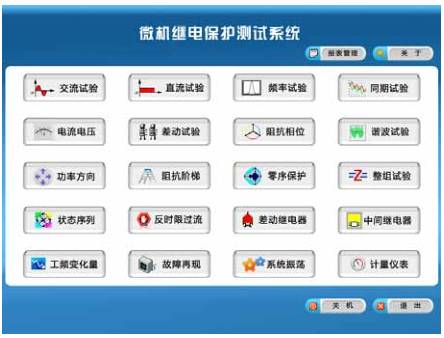

3、主菜单

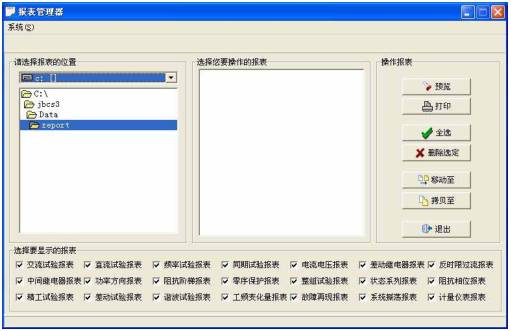

4、报表管理

可以选择各种试验报告进行预览和打印，也可进行试验报告的整理、删除和拷贝等。
