  华意电力是一家专业研发生产接地电阻测试仪的厂家，本公司生产的接地电阻测试仪在行业内都广受好评，以打造最具权威的“接地电阻测试仪“高压设备供应商而努力。

  工频接地电阻主要考虑的是电网故障接地时电阻，由于流过的电流频率较高，还应考虑是否存在电抗的因素。冲击接地电阻主要考虑的是电网受到大电流冲击时的接地电阻。一般电网受到大电流冲击主要发生在雷击时，流过的电流基本上是非周期的直流电流，且电压相对较高，可以不用考虑电抗的因素。防雷中心检测的接地电阻主要是冲击接地电阻。

  冲击接地电阻：指接地装置流过雷电冲击电流是所表现的电阻值。

  对防雷工作者来说，工频电流显然是不合适的，应该用闪电的冲击电流，这时，大地流散电阻应该是以冲击电压，除以冲击电流，两者的商就是冲击电阻了。实际上，发生闪电时不易测量，只能用人工模拟雷电的冲击电流来代替。实验的结果发现这样测得的电阻值，与用工频电流测得的值有所差别，于是对大地的流散电阻有了两种概念：即冲击接地电阻和工频接地电阻。

  工频接地电阻：指接地装置流过工频电流是所表现的电阻值。

  实验表明，同一地方的流散电阻，其冲击电阻值经常小于工频电阻值。闪电对大地产生火花效应，冲击接地电阻是在火花效应下大地表现出来的电阻。因此，通常仪表不易准确测得冲击接地电阻，这是因为仪表所通入大地的电流太小，与闪电电流完全不同。防雷规范中所规定的接地电阻，指的是冲击接地电阻，但是，我们用接地电阻测量仪所测到的数值却是工频接地电阻。工程上测冲击接地电阻，是根据建筑物防雷设计规范，把工频电阻值乘以换算系数就行了。

  降低接地电阻的方法

  在土壤环境不是很好的地方想建设一个较为理想的接地体，而又不超过其接地体的有效长度是比较困难的，在以往建设地网时人们通常采用换土、煤渣、木炭、食盐等方法，这样是可以降低其接地电阻，但其效果是暂时的，随着时间的推移地阻逐渐升高，最后达不到逸散雷电流的要求，原因是：煤渣、食盐等中含有对金属腐蚀接地的化学成分加速了金属器件的氧化腐蚀，金属接地体与土壤接触电阻增大或接地体全部被腐蚀掉，导致失去了金属的导电性能。目前，随着科学的发展，在进行地网建设时大量使用长效型降阻剂，长效型降阻剂是由几种物质配制而成的化学降阻剂，具有导电性良好的中性电解质。降阻剂的出现大大方便了地网建设，其中性对金属没有腐蚀作用。大大延长了接地体使用寿命，经过十几年的使用情况表明，电解质降阻剂，虽然其有效降低接地电阻，节约其人力、物力。但它也有不尽人意的地方如果地下泉水较为丰富的地方，降阻剂的电解质很易流失，时间一长接地电阻越来越大最终失去逸散雷电流的作用。 降阻剂在使用时一般拌成浆糊状裹到接地体上，再回填上土，当枯水季节来临时，土地的湿度降低。降阻剂中的水分减少，降阻剂开始干裂，其与土地形成干裂的空气层。此时接地电阻剧上升，接地的可靠性下降这是除降阻剂的优点外的两个致命性缺点。所以人们在使用降阻剂建设地网时，起初得到相当好的效果，但做不到长效。我公司经过多年实践，不断改进降阻剂的使用方法，充分利用降阻剂的优点，通过一些有效措施克服其缺点，把接地装置做到接地电阻稳定长效，我们在施工过程式中在降阻剂中加入生成网状胶体，利用网状胶体的空格把强电解质和水分包围，使它不至于随地下水而流失，因而能长期保持良好导电性能，采用深井接地与上干下湿方法来保持降阻剂的湿度，根据土地湿润情况来确定接地体的埋放深度，当土地较干燥时，并在地表安装好呼吸阀，有利于降阻剂中的吸湿剂吸收空气中的水分来维持降阻剂所需要的湿度，维持降阻剂的导电性能。所以在施工过程中对降阻剂进行改良才能有效维持接地装置的稳定性和长效性。

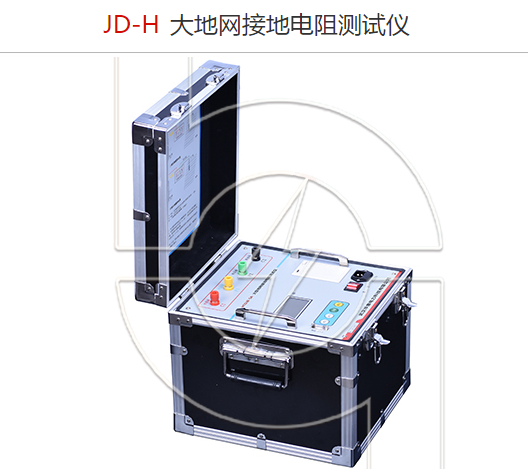

  大型地网接地电阻测试仪，主要用途是测试大型地网的接地电阻。可测变电站地网、水火电厂、微波站、避雷针接地电阻。

  组成部件

  变频大电流多功能地网接地特性测量系统由大功率变频信号源、耦合变压器、高精度多功能选频万用表及其它附件等组成。

  主要用途

  大型地网接地阻抗测试仪是主要用于精确测量大型接地网接地阻抗、接地电阻、接地电抗、场区地表电位梯度、接触电位差、接触电压、跨步电位差、跨步电压、转移电位、接地引下线导通电阻、土壤电阻率等接地特性参数的软硬件系统。采用逐点变频，抗干扰极强，能在强干扰环境下准确测得工频50Hz下的数据。系统输出功率大（2-20KW），电压高(0-1000V)，输出电流大（0-50A），不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量。

  现状

  目前在电力系统中，大型地网的接地电阻的测试目前主要采用工频大电流三极法测量。为了防止电网运行时产生的工频干扰，提高测量结果的准确性，绝缘预防性试验规程规定：工频大电流法的试验电流不得小于30安培。由此，就出现了试验设备笨重，试验过程复杂，试验人员工作强度大，试验时间长等诸多问题。

大型地网接地电阻测试仪，可测变电站地网（4Ω）、水火电厂、微波站（10Ω）、避雷针（10Ω）多用机型，采用了新型变频交流电源，并采用了微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。

  产品功能

  1.精确测量大型接地网接地阻抗、接地电阻、接地电抗；

  2.精确测量大型接地网场区地表电位梯度；

  3.精确测量大型接地网接触电位差、接触电压、跨步电位差、跨步电压；

  4.测量土壤电阻率；

  5.精确测量大型接地网转移电位；

  6.测量接地引下线导通电阻；
