  我国电力系统中，6kV、10kV、35kV电网中一般都采用中性点不接地的运行方式。电网中主变压器配电电压侧一般为三角形接法，没有可供接地电阻的中性点。当中性点不接地系统发生单相接地故障时，线电压三角形仍然保持对称，对用户继续工作影响不大，并且电容电流比较小 （小于10A）时，一些瞬时性接地故障能够自行消失，这对提高供电可靠性，减少停电事故是非常有效的。但是随着电力事业日益的壮大和发展，这中简单的方式已不在满足现在的需求，现在城市电网中电缆电路的增多，电容电流越来越大（超过10A），此时接地电弧不能可靠熄灭，就会产生以下后果。

  1），单相接地电弧发生间歇性的熄灭与重燃，会产生弧光接地过电压，其幅值可达4U（U为正常相电压峰值）或者更高，持续时间长， 会对电气设备的绝缘造成极大的危害，在绝缘薄弱处形成击穿；造成重大损失。

  2），由于持续电弧造成空气的离解，拨坏了周围空气的绝缘，容易发生相间短路；

  3），产生铁磁谐振过电压，容易烧坏电压互感器并引起避雷器的损坏甚至可能使避雷器爆炸；这些后果将严重威胁电网设备的绝缘，危及电网的安全运行。为了防止上述事故的发生，为系统提供足够的零序电流和零序电压，使接地保护可靠动作，需人为建立一个中性点，以便 在中性点接入接地电阻。为了解决这样的办法.接地变压器（简称接地变）就在这样的情况下产生了。接地变就是人为制造了一个中性点接地电 阻，它的接地电阻一般很小（一般要求小于5欧）。

  另外接地变有电磁特性，对正序负序电流呈高阻抗，绕组中只流过很小的励磁电流。由于每个铁心柱上两段绕组绕向相反，同心柱上两 绕组流过相等的零序电流呈现低阻抗，零序电流在绕组上的压降很小。也既当系统发生接地故障时，在绕组中将流过正序、负序和零序电流。

  该绕组对正序和负序电流呈现高阻抗，而对零序电流来说，由于在同一相的两绕组反极性串联，其感应电动势大小相等，方向相反，正好相互 抵消，因此呈低阻抗。接地变的工作状态，由于很多接地变只提供中性点接地小电阻，而不需带负载。所以很多接地变就是属于无二次的。

  接地变在电网正常运行时，接地变相当于空载状态。但是，当电网发生故障时，只在短时间内通过故障电流，中性点经小电阻接地电网发生单相 接地故障时，高灵敏度的零序保护判断并短时切除故障线路，接地变只在接地故障至故障线路零序保护动作切除故障线路这段时间内起作用， 其中性点接地电阻和接地变才会通过。

  总之，接地变是人为的制造一个中性点，用来连接接地电阻。当系统发生接地故障时，对正序负序电流呈高阻抗，对零序电流呈低阻抗性使接地保护可靠动作。

一、接地电阻表基本工作原理

  接地电阻表是根据电位补偿原理，既电位差计的原理工作的，主要用于电气设备以及避雷器装置等接地电阻的测量。它又称为接地摇表或接地绝缘电阻表。它的形式很多，有电位式、电桥式、电动系比率式等，但基本原理是一样的这里仅介绍一种常用的电位差计式的接地电阻测量仪。

基本测量原理

  图的上方为用补偿法测接地电阻的原理电路。图中E为接地体，P和C分别为电位辅助电极和电流辅助电极。它们分设在距离接地体不小于20m和40m处。交流电源U经电流互感器LH的原边线圈接到接地体E和电流辅助极C上，并经地构成闭合回路。接地电流在地中散流的结果，形成了如图下方所示的电位分布。电位辅助极P的电位为零，因此E和P之间的电压为IRx。

  电流互感器的副边经电位器RS构成闭合回路，其电流为I/K（K为电流互感器的变比）。电位器的滑动接点经检流计G和电位辅助极P相连，调节电位器RS使检流计指零，改电流在电位器可动触点左边的电阻R上的压降为（I/K）R=IR/K

则                 IRx=IR/K

所以                Rx=R/K

  可见被测的接地电阻值，可通过变比K和电位器的电阻Rs来确定，而与辅助电极C的接地电阻Rc无关。

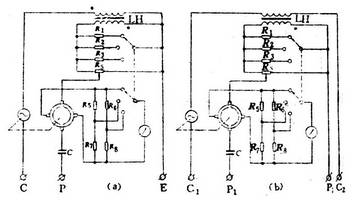

  接地电阻测量仪是按补偿法原理作成的，内附手摇交流发电机作为电源，其外形和原理电路如图所示。它的外形和摇表相似，所以又称为接地摇表。这种测量仪的端钮有3个和4个两种。有4个端钮时，应将P2和C2短接后再接至被测的接地体。3端钮式测量仪的P2和C2已在内部短接，故只引出一个端钮E，测量时直接将E接至被测接地体即可。端钮P1和C1分别接上电位辅助探针和电流辅助探针，探针应按规定的距离插入地中，以构成电位和电流辅助

  电极。为了扩大仪表的量程，电路中接有三组不同的分流电阻R1～R3以及R5～R8，用以实现对电流互感器的副边电流以及检流计支路的分流。分流电阻的切换利用联动的转换开关S同时进行。对应于转换开关的三个档位，可以得到0～1Ω、0～10Ω和0～100Ω三个量程：当转换开关置于“1”档时，相当于I2=I1（即K=1）；置于“2”档时，I2=I1/10（K=1/10）；置于“3”档时，I2=I1/100（K=1/100）。电位器的旋钮装在仪表面板上并带有读数盘。调节电位器使检流计指零，则被测的接地电阻可由下式求得，即Rx=KRs（读数） 。
