钳表结构

1.液晶显示屏

2.扳机：

1.液晶显示屏

2.扳机：控制钳口张合

3.钳口：长钳口 65×32mm；圆钳口Φ32mm

4.POWER 键：开机/关机/*退出

5.HOLD 键：锁定/解除显示

*6.MODE 键：功能模式切换键（电阻测量/电流测量/数据查阅）

*7.SET 键：组合功能键（与 E MODE 键组合实现：锁定/解除/存储/设定/查看/翻阅/清除数据）

注：“*”仅限于 ETCR2000C。

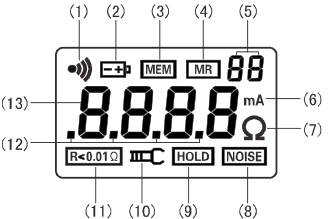

液晶显示

1.液晶显示屏

⑴. 报警符号

⑵. 电池电压低符号

⑶. 存储数据已满符号

⑷. 数据查阅符号

⑸. 2 位存储数据组编号数字

⑹. 电流单位

⑺. 电阻单位

⑻. 杂讯信号

⑼. 数据锁定符号

⑽. 钳口张开符号

⑾. 电阻小于 0.01Ω符号

⑿. 十进制小数点

⒀. 4 位 LCD 数字显示

2.特殊符号说明

⑴. 钳口张开符号，钳口处于张开状态时，该符号显示。此

时，可能人为扣压扳机；或钳口已严重污染，不能再继续测量。

⑵. 电池电压低符号，当电池电压低于 5.3V，此符号显示，

此时不能保证测量的准确度，应更换电池。

⑶. “OLΩ”符号，表示被测电阻超出了钳表的上量限。

⑷. “L0.01Ω”符号，表示被测电阻超出了钳表的下量限。

  钳形接地电阻测试仪又名钳形接地电阻仪，广泛应用于电力、电信、气象、油田、建筑及工业电气设备的接地电阻测量。钳形接地电阻仪在测量有回路的接地系统时，不需断开接地引下线，不需辅助电极，安全快速、使用简便。钳形接地电阻仪能测量出用传统方法无法测量的接地故障，能应用于传统方法无法测量的场合，因为钳形接地电阻仪测量的是接地体电阻和接地引线电阻的综合值。钳形接地电阻仪有长钳口及圆钳口之分。长钳口特别适宜于扁钢接地的场合。

测量原理

1．电阻测量原理

  钳形接地电阻仪测量接地电阻的基本原理是测量回路电阻。钳表的钳口部分由电压线圈及电流线圈组成。电压线圈提供激励信号，并在被测回路上感应一个电势E。在电势E的作用下将在被测回路产生电流I。钳表对E及I进行测量，并通过下面的公式即可得到被测电阻R。

2． 电流测量原理

  钳形接地电阻仪测量电流的基本原理与电流互感器的测量原理相同。被测量导线的交流电流I，通过钳口的电流磁环及电流线圈产生一个感应电流I1，钳表对I1进行测量，通过下面的公式即可得到被测电流I。

双钳特性

双钳法/地桩法双重测量方式：

  适合任意接地场所，多点或单点接地，都可正常测试。

抗干扰能力强：

  自产生高频电流，从而过滤市电中50HZ 、100HZ等谐波干扰电流，即使在500KV变电站环境下，也能精确测量。

测量范围广、分辨率高：

  量程从0.01Ω～1000Ω，分辨率0.01Ω，对0.7Ω以下接地电阻，也能准确测量。

大钳口设计：

  钳口直径50mm，满足用扁铁/钢作接地引线的情况，特殊钳口尺寸可按客户要求定制。

大容量数据储存：

  可储存200组测量数据。
