  在电器安全检测中，电气设备的接地电阻测试是其中的一项最重要，同时也是最基本的测试，尤其对于常用电气设备来说，接地电阻测试对于其安全使用情况具有十分重要的作用。因此对于常用电气设备的接地电阻测试方法进行分析和探究将具有重要的现实意义。

接地电阻的概念

  电气设备接地端或者说同地面相接处与电气设备容易触及的金属部件之间的连接电阻就是接地电阻，其是一种量化指标，用来评价电气设备的接地连续性。电气设备接地性能的可靠性，用其接地电阻值的大小来表示。如果接地电阻太大，给人体带来的伤害性会较大，因为在使用电气设备的时候，电阻过大会导致其电流过大，这样在通过人体时会造成伤害。常用电气设备进行正确的接地电阻测试能够有效避免安全隐患的存在，从而达到规范电气产品市场和保障人们生命财产安全的目的。国家对于不同场合的电气设备的接地电阻具有不同的标准要求，因此有必要针对不同的接点电阻运用不同的方法。

常用电气设备接地电阻测试方法

  上图中，a 代表接地体，b 代表电流极，c代表电压极，D 代表接地电阻测试仪。无论是对于暴露在外面的电气设备接地体，还是其接地体埋藏在混凝土之下，用这种电气设备辅助电气测试仪进行接地电阻的测试对于变电所等设备来说，该种方法都能集中测试，需要注意的是通过圆钢、扁钢或者其他导体在设备与设备之间进行连接时，要保障设备与接地体之间是断开的状态，这样测试仪所测得的数据才是电气设备最真实的接地电阻数据。辅助电极接地电阻测试仪是常用的测量工具和测量方法，其应用也最为广泛。钳型接地电阻测试仪（非辅助电极型）

钳型接地电阻测试仪属于一种不用辅助电极形式的测试仪，具有使用方便、简单，且不容易受外界环境影响的特点，同时钳型接地电阻测试仪在测量数据时具有一定的稳定性和准确性，仪器设备也较成熟，具有一定可靠性。

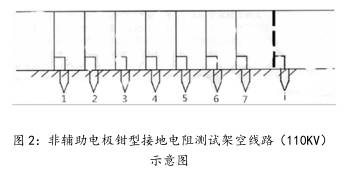

  但是钳型接地电阻测试仪也具有一定的缺陷，即仪器的使用范围受到限制，在很多情况下都不能正常使用。下图为非辅助电极钳型接地电阻测试架空线路（110KV）示意图2。针对大型建筑物中的常用电气设备来讲，如果采用辅助电极的测试方法来对 110KV 以上的避雷塔杆接地环网接地电阻进行测试，其各个接地点必须要保证是断开的状态，这种方法在工作中并不现实，因此采用非辅助电极钳型接地电阻测试法来进行测试。图中 1 到 i 表示有共有 i 个铁塔，在 1 的地方进行接地电阻的测试之时，一定要保持该处的接地体是断开的状态，否则其测量的结果就是无效的。采用非辅助电极钳型接地电阻测试仪来对 110KV 架空线路铁塔接线进行测试，如在 1 处的测试，只要将卡钳卡入 1 点接地线，就能够通过仪器测得所需要测的 1 处的数据。实际上，非辅助电极钳型接地电阻测试仪是测量的一种闭环导体的回路电阻，虽然这种测量方法在一定情况下具有其自身的优点，但是这种方法并不适用于非闭环系统或者独立的系统，因此具有使用范围上的限制。

  综上所述，随着经济的发展，科技的进步，各种接地电阻测试仪器也在不断更新和出现，对于不同仪器的使用条件以及电气设备所处的不同场合要进行有效掌握，只有这样才能有选择性的使用仪器进行测试，从而得出最真实、科学的数据。
