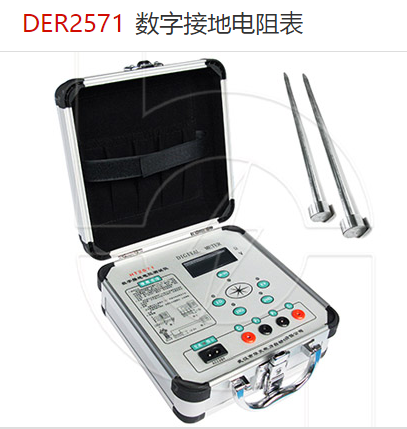

数字接地电阻测试仪|华意电力

  华意电力是一家专业研发生产接地电阻测试仪的厂家，本公司生产的接地电阻测试仪在行业内都广受好评，以打造最具权威的“接地电阻测试仪“高压设备供应商而努力。

产品概述

1、仪表工作原理

  数字接地电阻测量仪摒弃传统的人工手摇发电工作方式，采用先进的中大规模集成电路，应用DC/AC变换技术将三端钮、四端钮测量方式合并为一种机型的新型接地电阻测量仪。

  工作原理为由机内DC/AC变换器将直流变为交流的低频恒流，经过辅助接地极C和被测物E组成回路，被测物上产生交流压降，经辅助接地极P送入交流放大器放大，再经过检波送入表头显示。借助倍率开关，可得到三个不同的量限：0~2Ω，0~20Ω，0~200Ω。

2、仪表使用范围

  本表适用于电力、邮电、铁路、通信、矿山等部门测量各种装置的接地电阻以及测量低电阻的导体电阻值；本表还可测量土壤电阻率及地电压。

3、仪表特点

  结构上采用高强度铝合金作为机壳，电路上为防止工频、射频干扰采用锁相环同步跟踪检波方式并配以开关电容滤波器使仪表有较好的抗干扰能力。

采用DC/AC变换技术将直流变为交流的低频恒定电流以便于测量。允许辅助接地电阻在0~2KΩ（RC），0~40KΩ（RP）之间变化，不致于影响测量结果。本仪表不需人工调节平衡，3(1/2)位LCD显示，除测地电阻外，还可测低电阻导体电阻、土壤电阻率以及交流地电压。

如若测试回路不通表头显示“1”代表溢出，符合常规测量习惯。

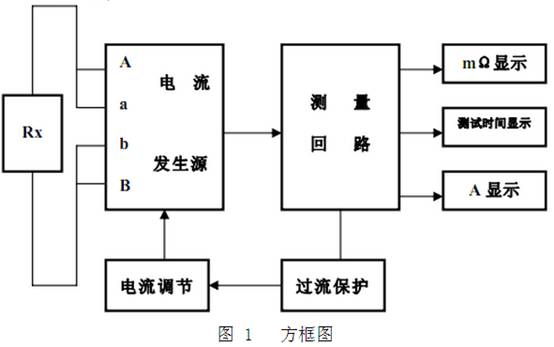

测试原理

注意事项

1. 产品应保存在室内保持其环境温度0℃～40℃，相当湿度不超过80﹪，且在空气中含有足以引起腐蚀的有害物质。

2. 测试仪在使用、搬运、存放时应避免强烈震动。

3. 测试仪和附件自制造厂发货日起12月内，当用户在完全遵守使用说明书中所规定的使用规则，且原出厂封印仍完整的条件下，发现测试仪不能正常使用时，则制造厂应负责免费给予更换或修理。

4. 制造厂有权对测试仪进行更改恕不另行通知。

使用方法

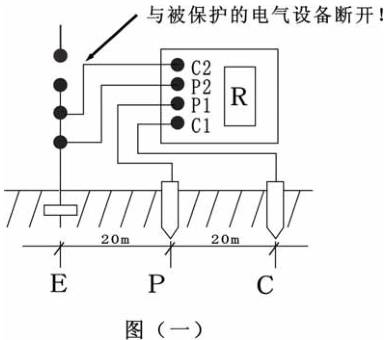

1. 接地电阻测量（如图一）

  沿被测接地极 E（C2、P2）和电位探针 P1 及电流探针 C1，依直线彼此相距20 米，使电位探针处于 E、C 中间位置，按要求将探针插入大地。用专用导线将地阻仪端子 E（C2、P2）、P1、C1 与探针所在位置对应联接。开启地阻仪电源开关“ON”，选择合适挡位轻按一下键该档指标灯亮，表头LCD 显示的数值即为被测得的地电阻。

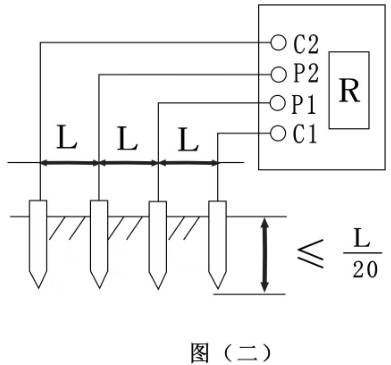

2．土壤电阻率测量（如图二）

1) 测量时在被测的土壤中沿直线插入四根探针，并使各探针间距相等，各间距的距离为 L，要求探针入地深度为 L/20cm，用导线分别从 C1、P1、P2、C2各端子与四根探针相连接。若地阻仪测出电阻值为 R，则土壤电阻率按下式计算：

Ф=2πRL

其中：

Ф—土壤电阻率（Ω·cm）

L—探针与探针之间的距离(cm)

R—地阻仪的读数（Ω）

用此法测得的土壤电阻率可近似认为是被埋入探针之间区域内的平均土壤电阻率。

2) 测地电阻、土壤电阻率所用的探针一般用直径为 25mm，长 0.5～1m 的铝合金管或圆钢。

3．导体电阻测量（图三）

4．地电压测量

  测量接线如图一，拨掉 C1 插头，E、P1 间的插头保留，启动地电压（EV）档，指示灯亮，读取表头数值即为 E、P1 间的交流地电压值。

5．测量完毕按一下电源“OFF”键，仪表关机。
